ترانس هرمتیک یکی از انواع دستگاه های تغییر ولتاژ است که در بخش توزیع به کار گرفته می شود و مهمترین ویژگی آن مجهز شدن به کنسرواتور ترانس است. سیستم خنک کننده ترانس هرمتیک با روغن کار می کند؛ از این رو در دسته ترانس های روغنی قرار دارد. روغن نقش مهمی مانند عایق کردن سیم پیچ ها و هسته یا پایین آوردن حرارت ناشی از مقاومت اهمی سیم پیچ را انجام می دهد. تفاوت اصلی بین ترانس هرمتیک و روغنی این است که در ترانس هرمتیک، روغن به طور کامل از تماس با هوای بیرون محافظت می شود، اما در ترانس روغنی، روغن در تماس مستقیم یا غیرمستقیم با هوا قرار دارد.

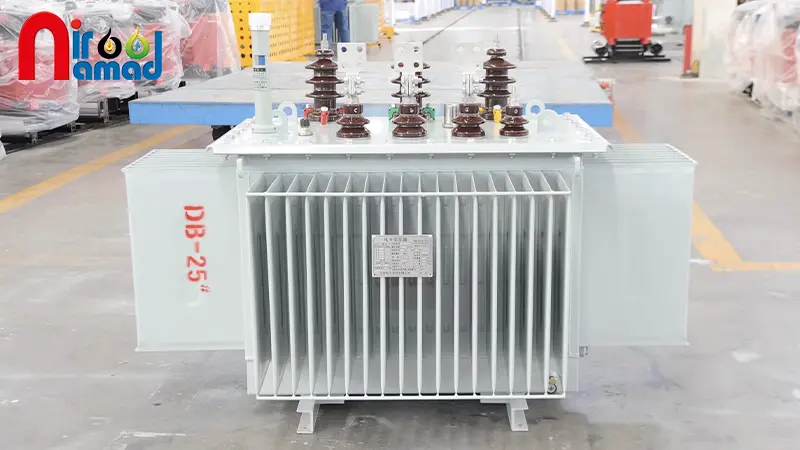

ویژگی های ترانسفورماتور هرمتیک
ترانسفورماتور هرمتیک به طور گسترده در بخش توزیع ولتاژ به کار گرفته می شود و ویژگی های زیر را دارد:
- کنسرواتور یا منبع نگهداری روغن در این ترانسفورماتور محیطی کاملا بسته است که از تماس اکسیژن و رطوبت با روغن جلوگیری می کند. از آنجایی که اکسیژن و رطوبت دو عامل اصلی فاسد شدن روغن و کاهش استقامت الکتریکی دستگاه هستند، نگهداری روغن در محیطی بسته کمک زیادی به بهبود عملکرد ترانس و کاهش هزینه های نگهداری و تعویض روغن می کند.
- در ترانس های هرمتیک روغن سه وظیفه اصلی خنک کنندگی، عایق و جذب رطوبت را برعهده دارد.
- سیم پیچ ها و هسته ترانس برای جلوگیری از هوازدگی و فرسایش، درون منبع روغن نگهداری می شوند.
- ترانسفورماتور هرمتیک برای محیط های مرطوب بسیار ایده آل است؛ زیرا رطوبت قادر به تماس با روغن نیست.
- به دلیل عدم نیاز به سرویس، قابلیت نصب در ارتفاعات بالا و فضاهای محدود را دارد.
- مخزن روغن این نوع ترانس دارای قابلیت ارتجاعی است تا افزایش حجم روغن در قدرت های کم جبران شود.
مزایای ترانسفورماتور هرمتیک
مزایای ترانسفورماتور هرمتیک عبارتند از:
- طراحی بسته مخزن روغن
- عایق بندی مؤثر از سیم پیچ ها و هسته ترانس
- کاهش تلفات انرژی
- هزینه نگهداری و مراقبت بسیار پایین
- طول عمر بالا
- عملکرد پایدار
- قابلیت استفاده در محیط های مرتفع و محدود
- وزن و ارتفاع پایین به علت حذف رطوبت گیر، رله بوخ هولتز و مخزن انبساط
- نویز و لرزش کم
- عملکرد عالی
- عدم نیاز به تعویض روغن تا پایان عمر دستگاه
معایب ترانسفورماتور هرمتیک
معایب ترانسفورماتور هرمتیک عبارتند از:
- احتمال انفجار دستگاه در صورت بالا رفتن دمای روغن
- قیمت بالا
- اختلال در عملکرد روغن در نوع بالشتک گازی در صورت قرار گرفتن در شرایط غیر عادی
- نیاز به روغن مخصوص
- وزن و حجم بالا در مقایسه با ترانسفورماتورهای خشک
کاربردهای ترانس هرمتیک
ترانسفورماتور هرمتیک در صنعت توزیع و انتقال برق، نیروگاه های برق، صنعت نفت و گاز، تأسیسات صنعتی با ظرفیت های بالا، شبکه های توزیع برق شهری و شبکه های انتقال برق بین شهری در محیط های مرطوب و محدود به کار گرفته می شود.

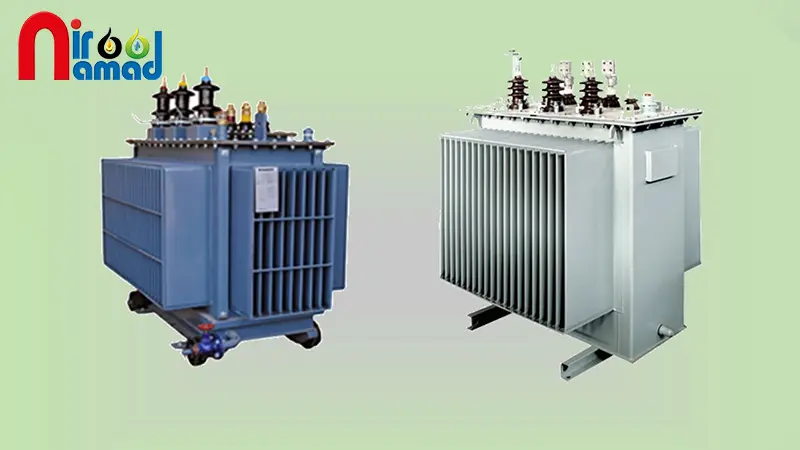

تفاوت ترانس هرمتیک و روغنی
ترانسفورماتور هرمتیک و روغنی از لحاظ کارایی کاملا مشابه هستند اما تفاوت هایی دارند که شامل موارد زیر می شود:
روغن مورد استفاده
روغن در انواع ترانسفورماتور روغنی و هرمتیک نقش اساسی دارد و وظایف مهمی چون خنک کنندگی، جذب رطوبت و ایجاد عایق را انجام می دهد. روغن به کار رفته در ترانسفورماتورهای روغنی، نوعی روغن معدنی تصفیه شده است که از تقطیر جزء به جزء نفت خام به وجود می آید. با توجه به تعویض دوره ای روغن در ترانس های روغنی، کیفیت روغن اهمیت چندانی ندارد. اما در مقابل روغن معدنی به کار رفته در ترانس هرمتیک باید بسیار مرغوب و باکیفیت می باشد و برای استفاده استاندارد IEC 602966 را داشته باشد. البته امکان استفاده از روغن های غیر معدنی مانند روغن سینتتیک نیز در ترانس هرمتیک وجود دارد.
مخزن روغن
آنچه که ترانس هرمتیک را از سایر ترانسفورماتور های روغنی جدا می کند، مخزن بسته روغن آن است. در ترانس های روغنی محفظه روغن باز بوده که این امر موجب فاسد شدن فوری روغن به علت تماس با رطوبت و اکسیژن می شود . مخزن روغن ترانس هرمتیک به علت بسته بودن اجازه نفوذ رطوبت و اکسیژن و در نتیجه فاسد شدن روغن را نمی دهد و باعث فیلتراسیون روغن می شود که به همین دلیل تا پایان عمر دستگاه نیازی به تعویض روغن آن نیست.
نحوه تعمیر و نگهداری
ترانسفورماتور های روغنی به علت باز بودن مخزن روغن نیاز به تصفیه روغن و سرویس دوره ای برای اطلاع یافتن از وضعیت روغن دارند. در صورتی که ترانس های هرمتیک به نحوی طراحی شده اند که به تعمیر و نگهداری نیازی نداشته باشند و روغن آن ها تا پایان عمر دستگاه تعویض نخواهد شد.
محل استفاده
به دلیل اینکه ترانسفورماتور هرمتیک حجم و ارتفاع کمتری دارد و همچنین از نگهداری و تعویض روغن به صورت دوره ای بی نیاز است، در مکان های صعب العبور استفاده می شود. در صورتی که ترانس روغنی نیاز به نگهداری دوره ای دارد و باید در مناطقی با دسترسی آسان و راحت نصب شود.
جمع بندی
ترانسفورماتورهای هرمتیک نسل جدید ترانس های روغنی هستند که به علت ویژگی های خاص و مزایای فراوانی که دارند، به طور گسترده در صنایع مختلف به کار گرفته می شوند. این نوع ترانس به نحوی طراحی شده که سیستم خنک کننده آن از تماس روغن با هوا ممانعت می کند که همین امر موجب طول عمر مفید دستگاه، عدم نیاز به نگهداری و افزایش راندمان کاری آن می شود. این ترانسفورماتورها اغلب در نواحی مرطوب و محیط هایی با دسترسی محدود و دشوار به کار گرفته می شوند.
