اصلی ترین تفاوت هیدرولیک و پنوماتیک در نوع سیال مورد استفاده آن ها است. سیستم های هیدرولیک از مایعات و سیستم های پنوماتیک از هوای فشرده برای انتقال نیرو استفاده می کنند. این تفاوت در نوع سیال، تأثیرات قابل توجهی بر عملکرد، قدرت و کاربردهای هر سیستم دارد. برای اینکه بهتر بدانید سیستم پنوماتیک چیست، می توان گفت که این سیستم از هوای فشرده به عنوان سیال استفاده می کند و می تواند برای حرکت دادن سیلندر، شیر و سایر اجزای مکانیکی به کار رود.

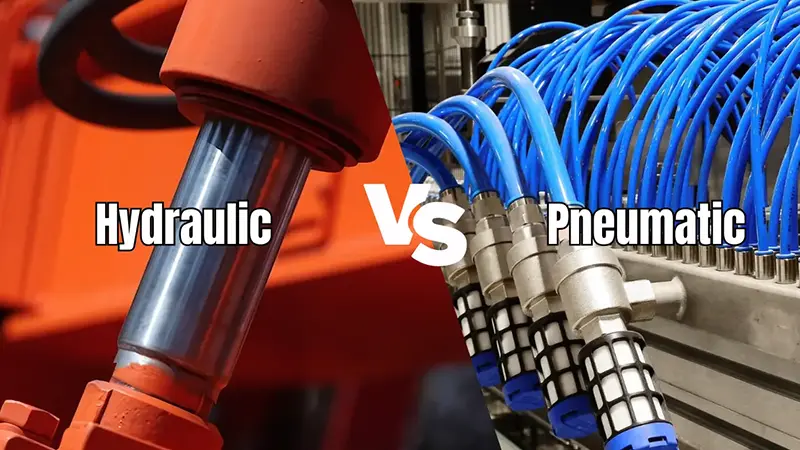

مقایسه سیستم هیدرولیک و پنوماتیک
- سیستم هیدرولیک: سیستم هایی که از مایعات برای انتقال انرژی و کنترل نیروی مکانیکی استفاده می کنند.
- سیستم پنوماتیک: سیستم هایی که از هوای فشرده به عنوان سیال برای انتقال و کنترل نیرو استفاده می کنند.
| ویژگی | سیستم هیدرولیک | سیستم پنوماتیک |
|---|---|---|
| نوع سیال | روغن هیدرولیک (غیرقابل تراکم) | هوای فشرده (تراکم پذیر) |
| قدرت و فشار | توان بالا و فشار زیاد | قدرت کمتر و فشار پایین تر |
| دقت کنترل | کنترل دقیق و موقعیت ثابت | کنترل نسبتا کمتر و تغییرات موقعیت |
| سرعت عملگرها | معمولاً کندتر | معمولا سریع تر |
| کاربرد | ماشین آلات سنگین و ساخت و ساز | اتوماسیون، صنایع بسته بندی و مواد |
| نگهداری و آلودگی | احتمال آلودگی محیط بیشتر | احتمال آلودگی محیط کمتر |
| ایمنی | خطر نشت و آتش سوزی در صورت نشت روغن | ایمن در برابر خطرات انفجاری |
| اجزای کلیدی | پمپ، سیلندر، مخزن، شیرهای کنترل | کمپرسور، سیلندر، شیرهای کنترل |
| قیمت تجهیزات | معمولا بالاتر | معمولا پایین تر |
عنصر عمل کننده در سیستم های هیدرولیک و پنوماتیک
در سیستم های هیدرولیک، روغن هیدرولیک عنصر عمل کننده است و این روغن از ویژگی عدم قابلیت تراکم پذیری برخوردار است. این خاصیت باعث می شود که سیستم های هیدرولیک در بخش هایی که به دقت، کنترل و قدرت بالای نیرو نیاز دارند، به ویژه در مکان هایی که بارهای سنگین باید جابجا شوند، عملکرد بهتری داشته باشد.
در سیستم های پنوماتیک عنصر عمل کننده، هوای فشرده است. هوای فشرده به دلیل تراکم پذیر بودن، باعث می شود سیستم های پنوماتیک با سرعت بیشتری عمل کنند و برای کاربردهایی که نیاز به فشار کم و فرآیندهای سریع دارند، مناسب ترین گزینه باشند.
بنابراین سیستم های هیدرولیک برای کارهایی که به قدرت و دقت بالا نیاز دارند ایده آل هستند ولی سیستم های پنوماتیک در مکان هایی که فشار کم اما سرعت بالا در اولویت هستند، به کار می روند.
فشار عملیاتی در سیستم های هیدرولیک و پنوماتیک
سیستم های پنوماتیک در فشارهای عملیاتی زیر ۱۶ بار فعالیت دارند که برای کاربردهای کم فشار و سریع انتخاب مناسبی هستند. در مقابل، سیستم های هیدرولیک توانایی کار در فشارهای بالاتری را دارند و می توانند فشارهای عملیاتی بین ۵۰ تا ۳۰۰ بار را تحمل کنند. همچنین در برخی از کاربردهای خاص، سیستم های هیدرولیک امکان دست یابی به فشارهای عملیاتی تا ۷۰۰ بار را نیز دارند.
این توانایی فشار بالا در سیستم های هیدرولیک به دلیل عدم تراکم پذیری مایع هیدرولیک و قابلیت انتقال قدرت موثر در این سیستم ها است که موجب می شود برای استفاده در کاربردهای سنگین، دقیق و حساس انتخاب بهتری باشند.
تفاوت سیستم های مدار بسته و مدار باز
سیستم های هیدرولیک از مدارهای بسته استفاده می کنند. در این سیستم ها، سیال کاری (روغن هیدرولیک) در یک چرخش مداوم قرار دارد. این روغن پس از انتقال نیرو، به مخزن هیدرولیک باز می گردد.
از سوی دیگر، سیستم های پنوماتیک به صورت مدار باز طراحی می شوند. در این سیستم ها هوای فشرده ای که به کار گرفته می شود پس از استفاده، قابل بازگردانی نیست. یکی از ویژگی های بارز سیستم های پنوماتیک، سرعت بالای آن ها در تأمین نیروی مورد نیاز برای حرکت است. این سیستم ها بیشتر در کاربردهایی مانند سیستم های بسته بندی، انتقال مواد و اتوماسیون صنعتی مورد استفاده قرار می گیرند.
کنترل دقیق موقعیت عملگرها
در سیستم های هیدرولیک، به دلیل ویژگی روغن هیدرولیک که تراکم ناپذیری بالایی دارد، امکان کنترل دقیق موقعیت عملگرها نظیر سیلندرهای هیدرولیک، فراهم می شود. این ویژگی منجر به دقت بسیار بالا در تعیین موقعیت و توقف دقیق عملگرها در نقاط مشخص می گردد.
سیستم های پنوماتیک به علت خاصیت تراکم پذیری هوای فشرده، در کنترل دقیق موقعیت عملگرها با چالش هایی مواجه هستند. از آنجا که هوای فشرده می تواند به راحتی متراکم شود و تغییر شکل دهد، دستیابی به موقعیت دقیق و ثابت در این سیستم ها مشکل تر از هیدرولیک است.
اثرات آلودگی و ایمنی در سیستم هیدرولیک و پنوماتیک
سیستم های هیدرولیک به دلیل استفاده از روغن به عنوان سیال کاری، احتمال آلودگی محیط زیست را افزایش می دهند. این آلودگی می تواند ناشی از نشت روغن یا فرسودگی تجهیزات باشد. اما سیستم های پنوماتیک که از هوای فشرده استفاده می کنند، به دلیل عدم وجود سیال های خطرناک، میزان آلودگی محیطی کمتری را در پی دارند. این ویژگی موجب استفاده از سیستم پنوماتیک در صنایع بهداشتی و دارویی می شود.
شیوه عملکرد سیستم های هیدرولیکی
سیستم های هیدرولیکی بر اساس اصول و قوانین مکانیک سیالات طراحی و عمل می کنند و نقش اصلی آن ها تبدیل نیروی ورودی به نیروی خروجی با توان و فشار بالاتر است. پمپ هیدرولیک یکی از اجزای اساسی این سیستم ها است که وظیفه انتقال انرژی مکانیکی را بر عهده دارد. این پمپ با استفاده از یک منبع نیروی اولیه، انرژی مکانیکی را به انرژی هیدرولیکی تبدیل کرده و به سیال هیدرولیک (روغن) فشار وارد می کند.
سپس روغن هیدرولیک از طریق لوله ها و اتصالات به سیلندر هیدرولیک منتقل می شود. سیلندر هیدرولیک به عنوان عملگر اصلی سیستم، نیروی هیدرولیکی را به حرکت خطی تبدیل می کند و این نیرو می تواند برای انجام کارهای مختلف به کار رود.
شیرهای کنترل نیز بخشی حیاتی از سیستم های هیدرولیکی هستند که برای مدیریت جریان و فشار سیال استفاده می شوند. در نهایت، مخزن هیدرولیک نقش حیاتی در ذخیره سازی و مدیریت سیال هیدرولیک ایفا می کند. این مخزن به حفظ دمای مناسب روغن و همچنین جداسازی آلودگی ها کمک می کند.
جمع بندی
سیستم های هیدرولیک و پنوماتیک هر دو برای انتقال نیرو و کنترل حرکت در صنایع مختلف به کار می روند. سیستم هیدرولیک از سیال قابل تراکم (روغن) استفاده می کند که امکان کنترل دقیق و قدرت بالا را می دهد. سیستم هیدرولیک در مکان هایی که نیاز به دقت و قدرت زیادی دارند، مانند ماشین آلات سنگین و تجهیزات ساختمانی، کاربرد دارند.
در مقابل، سیستم پنوماتیک از هوای فشرده برای انتقال نیرو استفاده می کند که قابلیت تراکم پذیری داشته و به همین دلیل دقت کمتری نسبت به سیستم هیدرولیک دارند. این سیستم ها به خاطر سرعت و سادگی استفاده، معمولاً در کاربردهای اتوماسیونی و بسته بندی مورد استفاده قرار می گیرند.
اگر می خواهید در صنابع خود از این سیستم ها استفاده کنید و نمی دانید که کدام یک مناسب فعالیت شما می باشد، می توانید با کارشناسان نیرونماد در ارتباط باشید تا شما را برای انتخاب بهترین نوع سیستم، راهنمایی کنند.
سوالات متداول
تفاوت عمده سیستم هیدرولیک با پنوماتیک چیست؟
سیستم هیدرولیک از روغن غیرقابل تراکم استفاده می کند، اما سیستم پنوماتیک از هوای فشرده بهره می برد.
در چه مکان هایی از سیستم های هیدرولیک استفاده می شود؟
در صنایع سنگ، ماشین آلات ساختمانی و مکان هایی که نیاز به نیروی بالا و دقت دارند.
آیا سیستم های پنوماتیک سریعتر از هیدرولیک هستند؟
بله، سیستم های پنوماتیک معمولاً سریعتر هستند، اما دقت کمتری دارند.
کدام سیستم برای محیط های بهداشتی مناسب تر است؟
سیستم های پنوماتیک به دلیل استفاده از هوای فشرده و عدم آلودگی محیط، در صنایع بهداشتی توصیه می شوند.
