سیستم پنوماتیک با بهره گیری از هوای فشرده به عنوان منبع انرژی، برای ایجاد حرکت و کنترل بخش های مختلف در ماشین آلات و تجهیزات صنعتی به کار می رود. در این سیستم، هوا ابتدا توسط کمپرسور فشرده شده، سپس از طریق لوله ها به محرک ها منتقل می شود و جریان آن به وسیله شیرها و سوپاپ ها مدیریت می گردد. اجزای اصلی سیستم پنوماتیک شامل کمپرسور هوا، سیلندرها، انواع شیر و اتصالات، لوله ها و شلنگ ها، صداگیر و مخزن ذخیره هوا هستند.
سیستم های پنوماتیک در کنار سیستم های دیگر مانند دستگاه پرتابل تصفیه روغن توربین می توانند به خوبی عمل کنند و در راه اندازی، جابه جایی، بسته بندی و مونتاژ کالاها به کار گرفته شوند. به عنوان مثال در صنایع خودروسازی، سیستم پنوماتیک برای کنترل بخش های مختلف خودرو مانند ترمزها و جعبه دنده استفاده می شود.

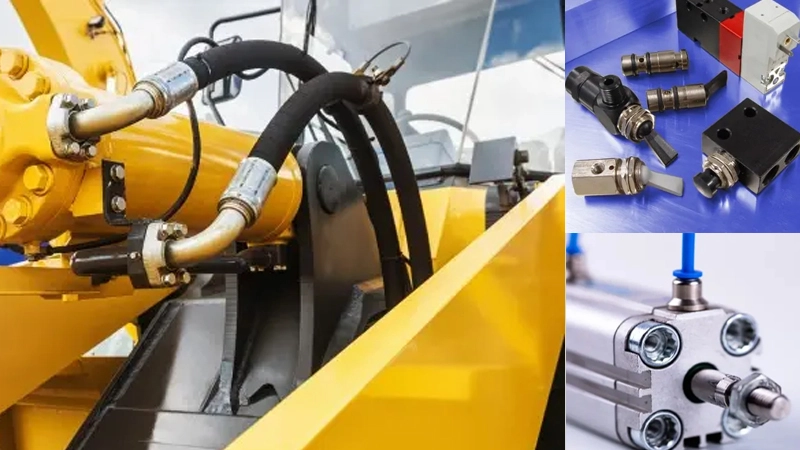

اجزای سیستم پنوماتیک
سیستم های پنوماتیک از اجزای مختلفی تشکیل شده اند که هر کدام وظیفه خاصی را در عملکرد کلی سیستم ایفا می کنند. اجزای اصلی سیستم پنوماتیک شامل موارد زیر است:
-
- کمپرسورهای هوای فشرده
- سیلندر
- شیرها
- لوله ها و شلنگ ها
- اتصالات
- قسمت خلا
- فیلتر
- کاهش دهنده صدا
کمپرسورهای هوای فشرده
کمپرسورهای هوای فشرده از اجزای کلیدی سیستم های پنوماتیک به شمار می روند و وظیفه تامین هوای فشرده موردنیاز برای ایجاد حرکت و کنترل قطعات را بر عهده دارند. این تجهیزات با فشرده سازی هوا، آن را به فشاری مناسب برای انجام عملکردهای مختلف در سیستم تبدیل می کنند. در فرآیند فشرده سازی، حجم هوا کاهش یافته و فشار آن افزایش می یابد که این موضوع امکان انتقال توان بالاتر و اجرای عملیات پیچیده تر را فراهم می سازد.
سیلندر
سیستم پنوماتیک با تبدیل نیرو به انرژی پتانسیل عمل می کند و سپس این انرژی به وسیله محرک یا سیلندر به انرژی جنبشی تبدیل می شود. این فرآیند از طریق پیستون و شاتون انجام می گیرد؛ به طوری که پیستون حرکتی خطی در جهت های بالا و پایین یا چپ و راست ایجاد می کند. در اغلب سیلندرهای پنوماتیکی، هوای فشرده باعث حرکت پیستون تنها در یک مسیر می شود. پس از پایان حرکت و تخلیه هوا از سیلندر، نوعی خلا به وجود می آید که به کمک فنر تعبیه شده در سیستم، پیستون را دوباره به موقعیت اولیه بازمی گرداند.
شیرها
برای مدیریت و کنترل جریان هوای فشرده در سیستم های پنوماتیکی، از شیرهای مختلفی استفاده می شود. برای آغاز عملیات، شیرهای Soft-Start یا On-Off Valve به کار گرفته شده و برای تنظیم دبی جریان هوا نیز از شیرهای کنترل جریان استفاده می شود. همچنین انواع دیگری از شیرها در سیستم های پنوماتیک وجود دارند که شامل موارد زیر است:
- شیر خروجی (Exhaust Valve): وظیفه تخلیه گازهای اضافی از سیستم را بر عهده دارد.
- شیر قطع (Shut-off Valve): عمدتا برای مسدود کردن جریان هوا در شیر خروجی استفاده می شود.
- شیر ایمنی (Safety Valve): به منظور متوقف کردن ناگهانی سیستم در مواقع اضطراری طراحی شده است.
- شیر هوا (Air Valve): عمل کنترل ورودی و خروجی هوای سیستم را انجام می دهد.
- شیر سلونوئیدی (Solenoid Valve): این نوع شیرها در سیستم هایی که دارای پیچیدگی و گستردگی بیشتری هستند به کار می روند و عملکرد آن با استفاده از جریان برق صورت می پذیرد.
لوله ها و شلنگ ها
در سیستم های پنوماتیک، شلنگ ها (Tubing) و لوله ها (Hoses) به منظور انتقال هوای فشرده به کار گرفته می شوند. لوله ها برای سیستم های فشار قوی طراحی شدند و به همین دلیل یکی از اجزای اصلی در خطوط انتقال هوای فشرده هستند. لوله ها از مواد مختلفی نظیر فلزات، پلاستیک های باکیفیت و همچنین ترکیبات پلیمری ساخته می شوند. در مقابل شلنگ ها برای سیستم هایی با فشار پایین تر به کار می روند.
طراحی شلنگ ها به گونه ای است که انعطاف پذیری بیشتری دارند و باعث می شود به راحتی تغییر شکل دهند و به مکان هایی که دسترسی به آن ها دشوار است، متصل شوند. انواع مختلف شلنگ ها و لوله ها شامل شلنگ های انعطاف پذیر، شلنگ های کتان، شلنگ های سخت و شلنگ های نرم هستند. انتخاب صحیح در بین شلنگ و لوله، بر اساس فشار و دمای محیط کاری و نیازهای خاص سیستم، می تواند تاثیر قابل توجهی بر کارایی، ایمنی و طول عمر سیستم پنوماتیک داشته باشد.
اتصالات
در سیستم های پنوماتیک، اتصالات (Fittings) نقش حیاتی در اتصال اجزای مختلف دارند. اتصالات به عنوان یک واسطه، قطعاتی مانند سیلندرها، شیرها و لوله ها را به هم متصل کرده و جریان هوای فشرده را از یک قسمت به قسمت دیگر منتقل می کنند. به دلیل اینکه تمامی اجزای سیستم پنوماتیک تحت فشار هوای زیاد قرار دارند، کیفیت و طراحی این اتصالات باید بسیار دقیق و محکم باشد.
اتصالات پنوماتیکی از مواد متنوعی ساخته می شوند که شامل فلزات و موادی مانند پلاستیک های پلیمری هستند. برای جلوگیری از نشت هوا و ایجاد خرابی در سیستم، اتصالات باید مجهز به آب بندها و اورینگ های مناسبی باشند که فشار و دمای بالا را تحمل کنند.
قسمت خلا
خلا به وضعیتی اشاره دارد که در آن فشار هوا به طور قابل توجهی کمتر از فشار اتمسفر است. برای ایجاد چنین شرایطی، لازم است که تمام هوای حبس شده در فضای مورد نظر خارج گردد. برای این کار از پمپ های خلا یا تولید کننده های خلا استفاده می شود. این پمپ ها با مکش هوای فشرده از محیط و تخلیه آن، به طور موثری محیط را به حالت خلا درمی آورند. پمپ های خلا معمولا از تکنولوژی دیفیوزر بهره می برند که عمل تخلیه هوا را بهبود بخشیده و فشار را به حد مورد نیاز کاهش می دهند.
فیلتر
عمل فشرده سازی هوا با تولید گرما همراه است و زمانی که این هوا سرد شود، باعث ایجاد میعان می شود. این میعان تاثیر منفی بر تامین هوای فشرده می گذارد، زیرا موجب تشکیل قطرات آب و دیگر آلاینده ها خواهد شد. همچنین هوا به طور طبیعی حاوی گرد و غبار و ذرات معلق است که ورود این آلاینده ها به بخش های مختلف سیستم پنوماتیک مانند شیرها، سیلندرها و لوله ها، می تواند منجر به اختلال در عملکرد دستگاه و خرابی آن شود.
برای حفظ کارایی و ایمنی سیستم پنوماتیک، هوای فشرده پیش از ورود به اجزای سیستم باید به دقت فیلتر شود. استفاده از فیلتر هوا یک راه حل موثر در حذف آلاینده ها است. همچنین نصب رگولاتور فشار، برای کنترل فشار ورودی به سیستم اهمیت زیادی دارد؛ زیرا تغییرات ناگهانی در فشار اثرات مخربی بر روی عملکرد سیستم پنوماتیک دارد. استفاده از روان کننده ها نیز می تواند از سایش و آسیب به تجهیزات جلوگیری کند و در نهایت موجب افزایش عمر تجهیزات و بهبود بهره وری کلی سیستم شود.
کاهش دهنده صدا
هنگام خروج گاز از سیستم های پنوماتیک، صدای ناشی از جریان هوا ممکن است افزایش پیدا کند. برای کاهش این صداها و به حداقل رساندن اثرات منفی آن، از کاهنده صدا (Silencer) استفاده می شود. این ابزار با کنترل و تعدیل جریان هوا، امواج صوتی تولید شده را جذب کرده و کاهش می دهد.
نحوه عملکرد سیستم پنوماتیک

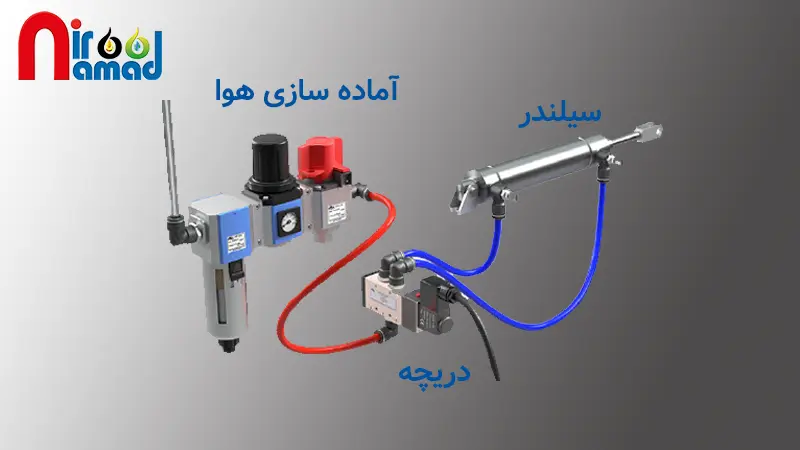

دستگاه های پنوماتیکی که بر پایه هوای فشرده طراحی شده اند، برای عملکرد صحیح به حداقل دو جز کلیدی وابسته اند: کمپرسور (جهت فشرده سازی هوا) و محرک (به منظور جابه جایی، بلند کردن یا مهار اجسام) برای برقراری ارتباط و انتقال جریان هوا از کمپرسور به محرک، طراحی یک سیستم لوله کشی و مدار پنوماتیک دقیق الزامی است.
علاوه بر این، جهت مدیریت دقیق جریان و کنترل ورود و خروج هوا، استفاده از شیرهای کنترلی و سوپاپ های اطمینان در این سیستم ها حیاتی است. یکی دیگر از ستون های اصلی سیستم های پنوماتیک، مخزن هوای فشرده نام دارد؛ بدون این مخزن، راندمان سیستم به شدت افت کرده و فرآیندها بسیار کند پیش می روند. چرا که هوا خاصیت تراکم پذیری بالایی دارد و به سرعت تخلیه می شود؛ بنابراین مخزن به عنوان یک منبع ذخیره استراتژیک، تداوم و پایداری تامین هوای فشرده را تضمین می کند.
تفاوت هیدرولیک و پنوماتیک
یکی از اجزای حیاتی این سیستم، مخزن هوای فشرده است که با ذخیره هوا، انرژی موردنیاز را به صورت یکنواخت تامین کرده و از افت عملکرد جلوگیری می کند. تفاوت هیدرولیک و پنوماتیک در این است که پنوماتیک از هوای فشرده استفاده می کند، در حالی که سیستم های هیدرولیک بر پایه مایعات تحت فشار عمل کرده و توان بالاتری تولید می کنند. سیستم پنوماتیک برای انتقال نیرو از هوای فشرده استفاده می کند، در حالی که سیستم هیدرولیک از مایعات غیرقابل تراکم مانند روغن هیدرولیک بهره می برد.
در پنوماتیک به دلیل تراکم پذیری هوا، دقت و قدرت کمتر است اما سرعت عملکرد بالاتر خواهد بود. در مقابل، هیدرولیک به علت استفاده از مایع غیرقابل تراکم، قدرت و دقت بسیار بیشتری در انتقال نیرو ایجاد می کند. سیستم های پنوماتیک ساده تر، تمیزتر و ارزان تر هستند و در صنایع سبک مانند بسته بندی، خطوط مونتاژ و ابزارهای بادی کاربرد دارند. اما سیستم های هیدرولیک پیچیده تر و قدرتمندتر بوده و در ماشین آلات سنگین مانند پرس های صنعتی، جرثقیل ها، بیل های مکانیکی و تجهیزات راه سازی استفاده می شوند.
موارد استفاده از سیستم پنوماتیک
با اتصال اجزای مختلف سیستم پنوماتیک به یکدیگر، ابزارها و تجهیزات کاربردی متنوعی ساخته می شود که قادرند بسیاری از عملیات انجام شده توسط سیستم های الکتریکی و هیدرولیکی را نیز اجرا کنند. به همین دلیل، پنوماتیک در برخی ماشین آلات صنعتی کاربرد گسترده تری دارد و نقش مهمی در افزایش سرعت و دقت فرآیندها ایفا می کند. برای نمونه، در حوزه رباتیک از سیستم های پنوماتیک در کنار تجهیزات الکتریکی و مکانیکی جهت حرکت و کنترل بازوهای ربات استفاده می شود.
در برخی صنایع مانند صنایع لبنی، دستگاه های پنوماتیکی برای فرآیند دوشش دام ها به کار می روند. همچنین در گذشته، این سیستم ها در مکان هایی مانند بانک ها، بیمارستان ها و رستوران ها برای جابه جایی اسناد و کالاها از طریق لوله های هوا مورد استفاده قرار می گرفتند. علاوه بر این، ترمزهای بادی که در خودروهای سنگین و قطارها به کار می روند، از رایج ترین کاربردهای سیستمهای پنوماتیک محسوب میشوند.
مزایا و معایب سیستم پنوماتیک
| مزایا سیستم پنوماتیک | معایب سیستم پنوماتیک |
|---|---|
| ایمنی بالا به دلیل استفاده از هوای فشرده | توان و نیروی خروجی کمتر نسبت به سیستم های هیدرولیک |
| طراحی ساده و قطعات کمتر | کاهش راندمان به دلیل تراکم پذیری هوا |
| سرعت عملکرد بالا | ایجاد سر و صدای نسبتا زیاد |
| هزینه نصب و نگهداری پایین | افت فشار در مسیرهای طولانی |
| سازگار با محیط زیست و بدون آلودگی | نیاز به تجهیزات جانبی مانند کمپرسور و مخزن |
| قابلیت اطمینان و عمر مفید بالا | دقت کمتر در کنترل موقعیت نسبت به سیستم های الکتریکی |
| انعطاف پذیری و تنظیم آسان | مصرف انرژی بالا در صورت نشتی هوا |
سیستم های پنوماتیک قادر به تولید و انتقال نیرو با سرعت و دقت بالایی هستند که این ویژگی باعث افزایش بهره وری در خط تولید می شود. به صورت کلی سیستم های پنوماتیک برای تولید نیرو در مقیاس های بزرگ که نیاز به نیروی دائمی و پایدار دارند، گزینه مناسبی نیستند و به جای آن سیستم های هیدرولیکی انتخاب بهتری خواهند بود.
کاربرد سیستم پنوماتیک در صنایع
با اتصال بخش های مختلف سیستم پنوماتیک به یکدیگر، می توان مجموعه ای از ابزارها و تجهیزات کاربردی را ایجاد کرد. در واقع، بسیاری از عملکردهایی که توسط سیستم های الکتریکی یا هیدرولیکی انجام می شوند، با استفاده از سامانه های پنوماتیکی نیز قابل اجرا هستند. دیگر کاربردهای این سیستم عبارت اند از:
- ماشین آلات کشاورزی
دستگاه های پنوماتیک با کیفیت بالا به ماشین آلات کشاورزی و تجهیزات مزرعه کمک می کنند تا عملکردی پایدار و بهینه داشته باشند. از این سیستم ها در فرآیندهایی مانند خرمن کوبی، زهکشی و ماشین آلات برداشت محصول به طور گسترده استفاده می شود. - ماشین آلات پارک های تفریحی
سیستم های پنوماتیکی نقش مهمی در حفظ عملکرد ایمن و مطلوب دستگاه های شهربازی دارند. این تجهیزات از سیستم های پنوماتیکی مهندسی شده با آب بندهای کم اصطکاک، برف پاک کن های لاستیکی و متریال هایی مانند پلی یورتان یا TMCF بهره می برند که دوام و اطمینان بالایی دارند. - صنعت خودروسازی
تقریبا تمامی خطوط مونتاژ خودرو به طور گسترده از جک ها و قوچ های پنوماتیکی استفاده می کنند. سیستم های پنوماتیک به دلیل عملکرد بی صدا، تمیز و جلوگیری از نشت و آلودگی قطعات، گزینه ای ایده آل در فرآیند تولید خودرو به شمار می روند. - صنعت چاپ و بسته بندی
ماشین آلات چاپ و بسته بندی در صنایع چاپ از سیستم های پنوماتیک در بخش های مختلف خود بهره می برند. چاپگرهای صنعتی با استفاده از این سیستم ها می توانند سرعت، دقت و بهره وری خطوط تولید را در سطح مطلوب حفظ کنند. - صنعت نساجی
ماشین آلات نساجی از سیستم های پنوماتیک برای تحمل فشارهای بالا، حرکت یکنواخت و چرخش مداوم قوچ های هوا استفاده می کنند. با افزایش تقاضای جهانی برای پوشاک، فناوری پنوماتیک به تولیدکنندگان نساجی کمک می کند تا تولید پایدار و مستمر خود را حفظ کنند.
نکات ایمنی سیستم پنوماتیک هنگام خرید
در زمان انتخاب و خرید یک سیستم پنوماتیک، عوامل مختلفی مانند طراحی صحیح سیستم، انتخاب ابعاد مناسب قطعات، نوع مدار، فناوری شیرها و سیستم های کنترلی و همچنین سایر الزامات فنی باید مورد بررسی قرار گیرند. رعایت این موارد نقش مهمی در عملکرد بهینه و بهره وری سیستم خواهد داشت. مهم ترین نکات ایمنی سیستم پنوماتیک شامل موارد زیر است:
- انتخاب اندازه صحیح اجزای سیستم پنوماتیک مانند سوپاپ ها، لوله کشی، شیرها و محرک ها نقش مستقیمی در افزایش ظرفیت و بهره وری سیستم دارد. در این میان، تعیین سایز مناسب سوپاپ از اهمیت ویژه ای برخوردار است؛ چرا که در صورت پایین بودن ظرفیت جریان، چرخه تولید با اختلال مواجه شده و عملکرد سیستم کاهش می یابد.
-
سیستم پنوماتیک با بهره گیری از هوا به عنوان منبع انرژی، امکان ایجاد حرکت و کنترل بخش های مختلف در ماشین آلات و تجهیزات صنعتی را فراهم می کند. عملکرد این سیستم به این صورت است که ابتدا هوا توسط کمپرسور فشرده شده، سپس از طریق لوله ها به سمت محرک ها هدایت می شود و در نهایت، جریان هوا به وسیله شیرها و سوپاپ ها مدیریت و کنترل می گردد.
جمع بندی
سیستم پنوماتیک به دلیل سرعت عمل بالا، دقت و قابلیت اطمینان در صنایع مختلف از جمله اتوماسیون صنعتی، بسته بندی و تجهیزات پزشکی کاربرد فراوانی دارد. برای کسب اطلاعات بیشتر در رابطه با سیستم های پنوماتیک می توانید با کارشناسان نیرونماد در ارتباط باشید.
