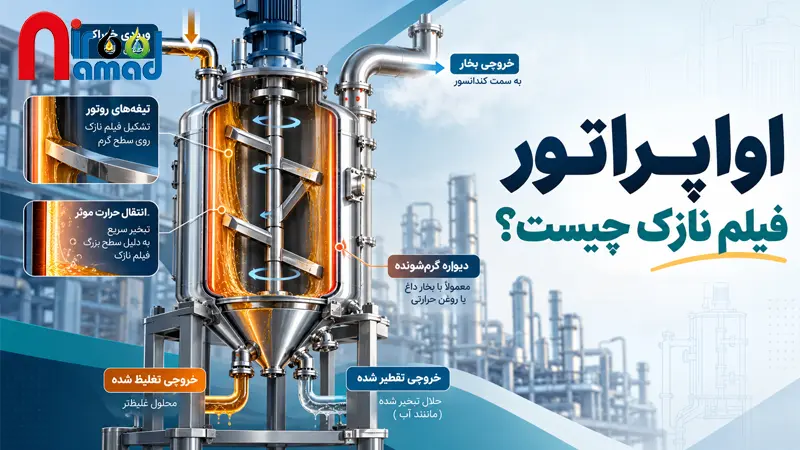

اواپراتور فیلم نازک (Thin Film Evaporator) تجهیزی است که با ایجاد لایه ای نازک از مایع روی سطح گرم، تبخیر را در مدت کوتاهی انجام می دهد. نوع دارای تیغه های چرخان که با نام اواپراتور فیلم نازک مکانیکی یا وایپردار (Wiped Film Evaporator) شناخته می شود، برای موادی کاربرد دارد که به دلیل ویسکوزیته بالا، در تجهیزات معمولی به خوبی جریان پیدا نمی کنند.
در بسیاری از فرآیندهای جداسازی صنعتی، انتخاب این فناوری در کنار اصول مهندسی مرتبط با طراحی و ساخت برج تقطیر می تواند به بهینه سازی مراحل تبخیر و جداسازی کمک کند. این فناوری برای تغلیظ، بازیابی حلال و جداسازی مواد با نقطه جوش بالا، ویسکوزیته زیاد یا حساسیت حرارتی مناسب است. راندمان آن نیز به طراحی سطح حرارتی، سرعت روتور، فشار عملیاتی و ویژگی های خوراک بستگی دارد.
مکانیزم اواپراتور فیلم نازک از ورود خوراک تا جداسازی نهایی
در مکانیزم اواپراتور فیلم نازک، ضخامت کم فیلم مایع باعث کاهش مقاومت انتقال حرارت می شود. حرکت تیغه ها نیز از تجمع مواد غلیظ روی دیواره جلوگیری می کند. به همین دلیل، این فناوری برای فرآوری رزین ها، روغن های سنگین، پلیمرها و عصاره های غلیظ کاربرد دارد. فرآیند جداسازی در اواپراتور فیلم نازک طی چند مرحله انجام می شود که در صورت نیاز به جداسازی دقیق تر، می توان از چند مرحله تبخیر یا آرایش چندگانه تجهیزات استفاده کرد و شامل موارد زیر است:
- ورود خوراک: پمپ، ماده اولیه را با دبی کنترل شده وارد محفظه تبخیر می کند. برای خوراک های بسیار غلیظ، انتخاب پمپ جابه جایی مثبت می تواند به انتقال پایدار کمک کند.
- تشکیل فیلم: توزیع کننده و تیغه های وایپر، مایع را به شکل لایه ای نازک روی دیواره گرم پخش می کنند.
- انتقال حرارت و تبخیر: انرژی از ژاکت حرارتی به مایع منتقل می شود و بخش فرار خوراک تبخیر می شود.
- جداسازی بخار: بخار تولیدشده از فضای محفظه خارج می شود و به سمت کندانسور هدایت می گردد.
- تخلیه محصول غلیظ: بخش کم فرار که مواد سنگین تر را در خود دارد، از خروجی پایین دستگاه خارج می شود.
اهمیت فیلم نازک برای ترکیبات با ویسکوزیته بالا برای عملکرد بهتر
مواد ویسکوز در برابر جریان مقاومت بیشتری دارند و حرکت آن ها روی سطوح گرم دشوارتر است. اگر این مواد به صورت توده ای حرارت ببینند، انتقال حرارت به بخش های داخلی محدود می شود و احتمال ایجاد نقاط داغ افزایش می یابد.
فیلم نازک این مشکل را با کاهش ضخامت لایه مایع و افزایش تماس موثر آن با سطح گرم برطرف می کند. تیغه های وایپر نیز لایه را مرتب تجدید می کنند تا مواد مدت طولانی روی دیواره باقی نمانند. این ویژگی برای موادی که در اثر حرارت طولانی تغییر رنگ می دهند، پلیمریزه می شوند یا کیفیت خود را از دست می دهند، اهمیت ویژه ای دارد.

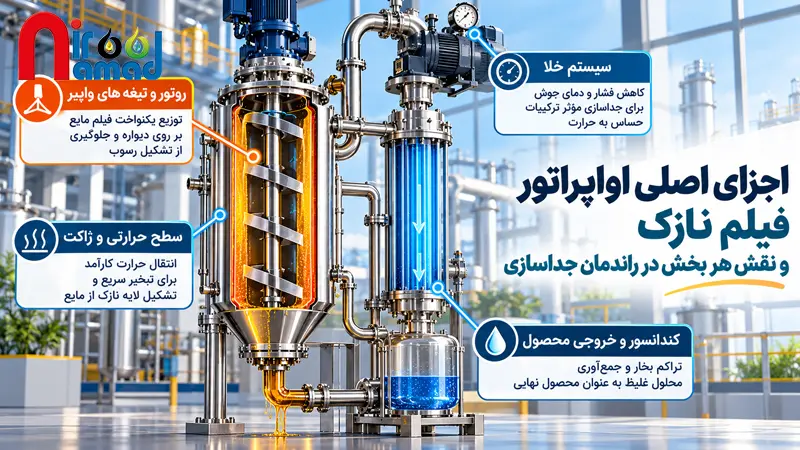

اجزای اصلی اواپراتور فیلم نازک و نقش هر بخش در راندمان جداسازی
عملکرد دستگاه به هماهنگی اجزای مکانیکی، حرارتی و خلا وابسته است. هرگونه اختلال در بخش های اواپراتور می تواند ظرفیت تبخیر یا کیفیت محصول را کاهش دهد. اجزای این تجهیز عبارتند از:
- روتور و تیغه های وایپر
- سطح حرارتی و ژاکت
- سیستم خلا
- کندانسور و خروجی محصول
روتور و تیغه های وایپر؛ قلب تشکیل فیلم نازک یکنواخت
روتور، تیغه ها را در امتداد سطح داخلی محفظه به حرکت درمی آورد. فاصله تیغه ها از دیواره، سرعت چرخش و شکل آن ها باید متناسب با ویسکوزیته خوراک انتخاب شود. سرعت نامناسب ممکن است باعث تشکیل فیلم غیریکنواخت، افزایش مصرف انرژی یا بالا رفتن تنش مکانیکی شود. در مواد بسیار چسبناک، طراحی تیغه باید به گونه ای باشد که لایه مایع را به طور پیوسته تجدید کند و از باقی ماندن رسوبات جلوگیری شود.
سطح حرارتی و ژاکت؛ تامین انرژی برای تبخیر سریع
ژاکت حرارتی اطراف محفظه، انرژی موردنیاز برای تبخیر را تامین می کند. سیال گرم کننده می تواند روغن حرارتی، آب داغ یا بخار باشد؛ انتخاب آن به دمای عملیاتی و محدودیت های فرآیند بستگی دارد. سطح انتقال حرارت، اختلاف دمای سیال گرم کننده و خوراک و میزان رسوب گذاری، نرخ تبخیر را تعیین می کنند. رسوب روی دیواره مانند یک لایه عایق عمل می کند و انتقال حرارت را کاهش می دهد.
سیستم خلا؛ کاهش دمای جوش مواد حساس
سیستم خلا فشار داخل محفظه را پایین می آورد و در نتیجه، مایع در دمای کمتری به جوش می رسد. این موضوع برای ترکیباتی که در دماهای بالا تجزیه می شوند یا کیفیت آن ها افت می کند، ضروری است. پمپ خلا، آب بندی مناسب و طراحی صحیح مسیر بخار در حفظ فشار پایدار نقش دارند. ورود هوا از اتصالات یا نشتی آب بندها می تواند فشار را افزایش دهد و راندمان تبخیر را کاهش دهد.
کندانسور و خروجی محصول؛ تکمیل فرایند جداسازی
کندانسور بخار خروجی را سرد می کند تا به مایع تبدیل شود. ظرفیت سرمایش آن باید با نرخ تولید بخار و خواص ماده متناسب باشد. در غیر این صورت، بخار به خوبی جمع آوری نمی شود و ممکن است بار اضافی به سیستم خلا وارد کند. محصول غلیظ نیز باید از خروجی پایین بدون ایجاد گرفتگی تخلیه شود. برای مواد بسیار ویسکوز، طراحی خروجی و انتخاب پمپ تخلیه اهمیت زیادی دارد.

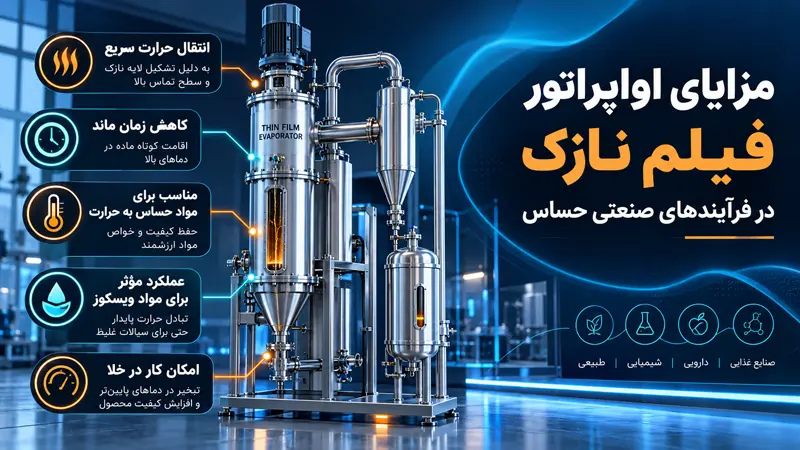

مزایای اواپراتور فیلم نازک در فرآیندهای صنعتی حساس
اواپراتور فیلم نازک با کاهش زمان ماند، انتقال حرارت سریع و امکان کار در خلا، برای فرآیندهای حساس به دما و مواد ویسکوز گزینه ای کارآمد است. مزایای مهم این تجهیز شامل موارد زیر است:
- کاهش تخریب حرارتی: زمان ماند کوتاه، احتمال تجزیه ترکیبات حساس را کاهش می دهد.
- انتقال حرارت موثر: فیلم نازک، تماس حرارتی مناسبی بین خوراک و سطح گرم ایجاد می کند.
- فرآوری مواد غلیظ: تیغه های وایپر به حرکت و پخش یکنواخت خوراک های ویسکوز کمک می کنند.
- بازیابی حلال: بخار جداشده را می توان در کندانسور جمع آوری کرد.
- کنترل کیفیت محصول: تنظیم فشار، دما و سرعت روتور امکان مدیریت بهتر شرایط فرایند را فراهم می کند.
- کاهش احتمال رسوب گذاری: تجدید مداوم فیلم می تواند از تجمع مواد روی سطح حرارتی جلوگیری کند.
کاربرد اواپراتور فیلم نازک در صنایع شیمیایی، دارویی و غذایی
توانایی تبخیر سریع و فرآوری مواد غلیظ، اواپراتور را برای کاربردهای مختلف صنعتی مناسب می کند و در برخی خطوط مرتبط با فیلتراسیون روغن نیز می تواند بخشی از فرآیند جداسازی و تصفیه باشد. انتخاب دستگاه برای هر کاربرد باید با توجه به سازگاری مواد سازنده، الزامات نظافت و احتمال تغییر خواص محصول انجام شود. کاربردهای اواپراتور فیلم نازک در صنایع مختلف شامل موارد زیر است:
- صنایع شیمیایی: تغلیظ رزین ها، فرآوری روغن های سنگین، بازیابی حلال ها و جداسازی مواد با نقطه جوش بالا
- صنایع پلیمری: حذف مونومرهای باقی مانده، مواد فرار و حلال ها از مذاب های پلیمری، در صورت سازگاری خواص ماده با شرایط عملیاتی
- صنایع دارویی: تغلیظ برخی مواد موثره و عصاره ها در شرایط خلا و دمای کنترل شده
- صنایع غذایی: تغلیظ روغن ها، ترکیبات طعم دهنده و عصاره های غلیظ حساس به حرارت، با رعایت الزامات بهداشتی
- صنایع آرایشی و بهداشتی: کاهش حلال باقی مانده در روغن ها، موم ها و مواد اولیه غلیظ

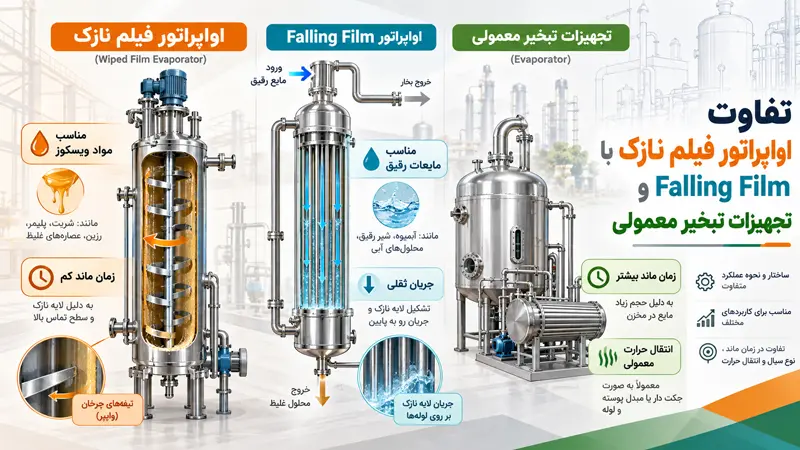

تفاوت اواپراتور فیلم نازک با Falling Film و تجهیزات تبخیر معمولی
تفاوت اصلی اواپراتور فیلم نازک و فالینگ فیلم در روش تشکیل لایه مایع، نحوه حرکت خوراک و میزان سازگاری آنها با مواد غلیظ است و دیگر تفاوت های آن ها شامل موارد زیر است:
|
معیار مقایسه |
اواپراتور Falling Film | اواپراتور معمولی |
اواپراتور فیلم نازک وایپردار |
|
تشکیل فیلم |
با جریان ثقلی روی سطح | بسته به طراحی، به شکل توده مایع | با تیغه های مکانیکی |
| مناسب برای مواد ویسکوز | مناسبتر برای مایعاتی که بهخوبی جریان می یابند | برای مواد بسیار غلیظ ممکن است محدودیت داشته باشد |
مناسب برای ویسکوزیتههای بالا، در محدوده طراحی |
|
زمان ماند |
کوتاه، در صورت توزیع مناسب خوراک | ممکن است طولانی تر باشد | کوتاه و قابل کنترل |
| نیاز به قطعات متحرک | ندارد | بسته به نوع دستگاه |
دارد |
|
پیچیدگی نگهداری |
کمتر از نظر قطعات متحرک | وابسته به ساختار | بیشتر به دلیل روتور و آب بندها |
| کاربرد شاخص | محلول های نسبتا روان و حساس به حرارت | تغلیظ عمومی مایعات |
مواد غلیظ و حساس به حرارت |
انتخاب اواپراتور فیلم نازک مناسب برای خطوط صنعتی
برای انتخاب دستگاه، ابتدا باید ویژگی های خوراک و هدف جداسازی مشخص شود. ویسکوزیته ماده در دمای فرآیند، میزان مواد جامد، حساسیت حرارتی و مقدار حلال قابل تبخیر، معیارهای اصلی طراحی هستند. ظرفیت دستگاه باید براساس دبی خوراک و مقدار بخاری که باید تولید شود محاسبه شود؛ صرفا انتخاب دستگاه با سطح حرارتی بزرگ تر، تضمین کننده ظرفیت واقعی نیست.
همچنین باید فشار کاری، دمای مجاز محصول، نوع سیال گرم کننده و ظرفیت کندانسور بررسی شوند. در خطوطی که مواد خوراک در طول فرآیند غلیظ تر می شوند، لازم است افزایش ویسکوزیته در خروجی نیز در محاسبات لحاظ شود. بررسی عملکرد دستگاه در شرایط واقعی یا انجام آزمون پایلوت، به تعیین سطح حرارتی و سرعت مناسب روتور کمک می کند.

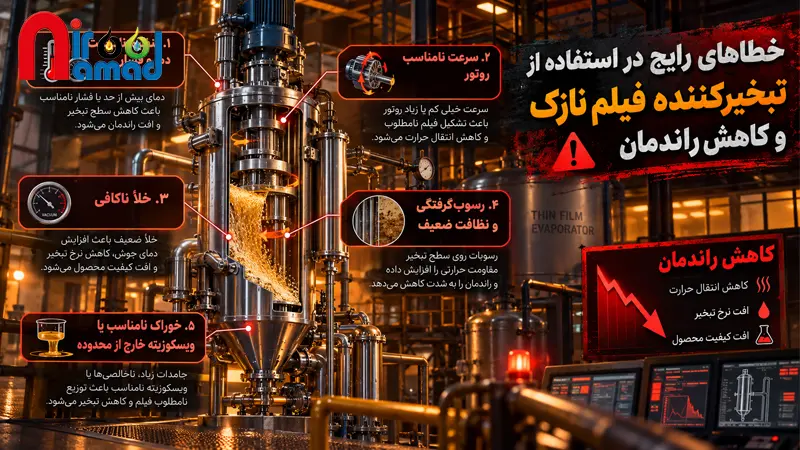

خطاهای رایج در استفاده از تبخیر کننده فیلم نازک و کاهش راندمان
بخش مهمی از افت راندمان در استفاده از تبخیر کننده فیلم نازک به انتخاب نادرست شرایط عملیاتی یا نگهداری نامناسب مربوط می شود. خطاهای رایج در این سیستم عبارتند از:
- دبی خوراک بیش از ظرفیت: لایه مایع بیش از حد ضخیم می شود و تبخیر کامل انجام نمی گیرد؛ دبی باید با سطح حرارتی و نرخ تبخیر هماهنگ باشد.
- سرعت نامناسب روتور: تنظیم نادرست سرعت می تواند توزیع فیلم را مختل کند؛ سرعت باید براساس ویسکوزیته و طراحی تیغه تعیین شود.
- فشار نامناسب خلا: نشتی یا عملکرد ضعیف پمپ خلا، دمای جوش را افزایش می دهد و ممکن است به محصول آسیب بزند.
- رسوب روی سطح حرارتی: رسوب، انتقال حرارت را محدود می کند؛ برنامه نظافت باید با نوع ماده و میزان رسوب گذاری سازگار باشد.
- کندانسور کوچک: ظرفیت ناکافی کندانسور باعث اختلال در جمع آوری بخار و افزایش بار سیستم خلا می شود.
- تخلیه نامناسب محصول: خروجی باریک یا پمپ نامتناسب می تواند تخلیه مواد غلیظ را دشوار کند.
نتیجه گیری
تکنولوژی اواپراتور فیلم نازک، راهکاری برای جداسازی و تغلیظ مواد ویسکوزی است که در برابر حرارت طولانی یا تبخیر معمولی محدودیت دارند. در این روش، تیغه های وایپر فیلمی نازک روی سطح گرم ایجاد می کنند، سیستم خلا دمای جوش را کاهش می دهد و کندانسور بخار جداشده را جمع آوری می کند.
راندمان نهایی به ویسکوزیته خوراک، سطح انتقال حرارت، فشار، سرعت روتور و ظرفیت کندانسور وابسته است. انتخاب صحیح دستگاه و کنترل شرایط عملیاتی، کیفیت محصول و پایداری فرایند را بهبود می دهد. برای انتخاب و تامین تجهیزات متناسب با نیاز خط تولید خود، با کارشناسان نیرونماد مشورت کنید.
سوالات متداول
1. اواپراتور فیلم نازک برای چه موادی مناسب است؟
این دستگاه برای رزین ها، روغن های سنگین، پلیمرهای مذاب، عصاره های غلیظ و ترکیبات حساس به حرارت مناسب است؛ البته ویسکوزیته مجاز، میزان مواد جامد و سازگاری شیمیایی خوراک باید با مشخصات طراحی دستگاه مطابقت داشته باشند.
2. اواپراتور فیلم نازک چگونه مواد ویسکوز را تبخیر می کند؟
خوراک روی سطح گرم به لایه ای نازک تبدیل می شود و تیغه های وایپر آن را پیوسته تجدید می کنند. گرما باعث تبخیر اجزای فرار می شود و خلا با کاهش دمای جوش، امکان جداسازی در دمای پایین تر را فراهم می کند.
3. چه عواملی ظرفیت اواپراتور فیلم نازک را تعیین می کنند؟
دبی و ویسکوزیته خوراک، سطح انتقال حرارت، اختلاف دمای موثر، فشار عملیاتی، سرعت روتور و ظرفیت کندانسور از عوامل تعیین کننده هستند. همچنین مقدار حلال قابل تبخیر و افزایش غلظت ماده در طول فرآیند بر ظرفیت واقعی دستگاه تاثیر می گذارند.
