سیستم های کریستالیزاسیون صنعتی با ایجاد شرایط فوق اشباع، ماده محلول را به کریستال جامد تبدیل می کنند و از این طریق امکان جداسازی انتخابی و خالصسازی ترکیبات را فراهم می سازند. برخلاف انواع برج های جداسازی که جداسازی را بر پایه اختلاف خواصی مانند فراریت، حلالیت یا انتقال جرم بین فازها انجام می دهند، در کریستالیزاسیون مبنای جداسازی، کاهش حلالیت و تشکیل فاز جامد بلوری است.
این فرآیند با تبخیر حلال، کاهش دما، کاهش فشار یا ترکیبی از این روش ها انجام می شود و کنترل نرخ هسته زایی و رشد کریستال، اندازه و توزیع اندازه ذرات را تعیین می کند. انتخاب کریستالایزر نیز به حلالیت ماده، حساسیت حرارتی، غلظت خوراک، خلوص موردنیاز و اندازه محصول وابسته است. طراحی صحیح تجهیزات باید انتقال حرارت، انتقال جرم، زمان ماند، اختلاط و جلوگیری از رسوب روی سطوح را به صورت هم زمان کنترل کند.
کریستالیزاسیون صنعتی و جایگاه آن در صنایع شیمیایی
کریستالیزاسیون یک عملیات جداسازی جامد – مایع است که در آن کاهش حلالیت، ماده حل شده را از فاز مایع خارج و به شکل بلور جدا می کند. برخلاف بسیاری از روش های جداسازی که به تبخیر کامل حلال نیاز دارند، در کریستالیزاسیون می توان تنها بخشی از ماده را با مصرف انرژی مناسب از محلول جدا کرد. این ویژگی، آن را برای تولید نمک ها، مواد معدنی، ترکیبات شیمیایی و برخی محصولات دارویی به یک عملیات کلیدی تبدیل کرده است.
مراحل اصلی فرآیند کریستالیزاسیون صنعتی
در فرآیند کریستالیزاسیون صنعتی، کنترل دقیق شرایط عملیاتی و نحوه تشکیل و رشد بلورها نقش مستقیمی در خلوص، اندازه و کیفیت محصول نهایی دارد. مراحل آن عبارتند از:
- آماده سازی محلول
- تشکیل کریستال
- جداسازی محصول
- خشک کردن و آماده سازی کریستال نهایی
ایجاد فوق اشباع و آماده سازی محلول
فرآیند با رساندن محلول به ناحیه فوق اشباع آغاز می شود. فوق اشباع زمانی ایجاد می شود که غلظت واقعی ماده از حلالیت تعادلی آن در شرایط عملیاتی بیشتر باشد. این وضعیت می تواند با تبخیر حلال، سرمایش، کاهش فشار یا افزودن ضدحلال ایجاد شود. میزان فوق اشباع باید کنترل شود؛ زیرا افزایش شدید آن هسته زایی را بالا می برد و به تشکیل تعداد زیادی کریستال ریز منجر می شود.
هسته زایی و تشکیل کریستال در کریستالیزاسیون صنعتی
پس از ایجاد فوق اشباع، مولکول های حل شده شروع به تشکیل هسته های پایدار می کنند. هسته زایی اولیه از محلولی بدون کریستال اتفاق می افتد، درحالی که هسته زایی ثانویه می تواند در حضور کریستال های موجود و بر اثر برخورد، برش یا تماس ذرات ایجاد شود. کنترل این مرحله مستقیما روی تعداد کریستال ها و توزیع اندازه آن ها اثر دارد.
رشد کریستال و جداسازی محصول
در مرحله رشد، ماده محلول از فاز مایع به سطح کریستال منتقل و در شبکه بلوری آن قرار می گیرد. اگر نرخ رشد از نرخ هسته زایی بیشتر باشد، محصول کریستال های درشت تر و قابل فیلتری خواهد داشت. در سیستم های پیوسته، زمان ماند، چگالی سوسپانسیون و نرخ خروج محصول برای کنترل اندازه نهایی اهمیت زیادی دارند.
شستشو، خشک کردن و آماده سازی کریستال نهایی
کریستال های خروجی همراه با مایع مادر هستند؛ بنابراین جداسازی جامد – مایع با تجهیزاتی مانند سانتریفیوژ یا فیلتر انجام می شود. شستشوی کریستال، مایع مادر و ناخالصی های چسبیده به سطح ذرات را کاهش می دهد. سپس خشک کردن باید بدون ایجاد تغییر فازی، کلوخه شدن یا تخریب ترکیب حساس محصول انجام شود.
انواع سیستم های کریستالیزاسیون صنعتی
انتخاب سیستم مناسب کریستالیزاسیون صنعتی به عواملی مانند ویژگی های ماده، میزان حلالیت، حساسیت حرارتی و ظرفیت تولید وابسته است. طراحی درست این سیستم ها می تواند خلوص محصول را افزایش دهد و کنترل اندازه کریستال ها و بازده فرایند را بهبود دهد. انواع آن شامل موارد زیر است:
- کریستالایزرهای تبخیری
- کریستالایزرهای سرمایشی
- کریستالایزرهای خلا
- کریستالایزرهای لایه ای و سطح خنک شونده
کریستالایزرهای تبخیری
در این سیستم، حلال تبخیر می شود تا غلظت محلول افزایش یابد و فوق اشباع ایجاد شود. کریستالایزرهای تبخیری برای موادی مناسب اند که تغییر حلالیت آن ها با دما محدود است. گردش اجباری محلول در بسیاری از این تجهیزات، انتقال حرارت و کنترل غلظت جامدات را بهبود می دهد.
کریستالایزرهای سرمایشی
در کریستالیزاسیون سرمایشی، کاهش دما باعث افت حلالیت و ایجاد فوق اشباع می شود. این روش برای موادی مناسب است که حلالیت آن ها وابستگی قابل توجهی به دما دارد. سرعت سرمایش باید کنترل شود تا به جای تولید هسته های فراوان، رشد کریستال مطلوب اتفاق بیفتد.
کریستالایزرهای خلا
در کریستالایزر خلا، کاهش فشار باعث تبخیر بخشی از حلال و سرمایش آدیاباتیک محلول می شود. این روش می تواند بدون تماس مستقیم محلول با سطح سرمایشی، فوق اشباع ایجاد کند و در نتیجه احتمال تشکیل رسوب روی سطوح انتقال حرارت را کاهش دهد.
کریستالایزرهای لایه ای و سطح خنک شونده
در این تجهیزات، سرمایش از طریق سطح انتقال حرارت انجام می شود و کریستال روی سطح یا در مجاورت آن تشکیل می شود. این طراحی برای فرآیندهایی مفید است که کنترل رشد لایه بلوری اهمیت دارد؛ اما ایجاد رسوب ضخیم روی سطح می تواند ضریب انتقال حرارت را کاهش دهد، بنابراین کنترل اختلاف دما و عملیات پاک سازی اهمیت دارد.

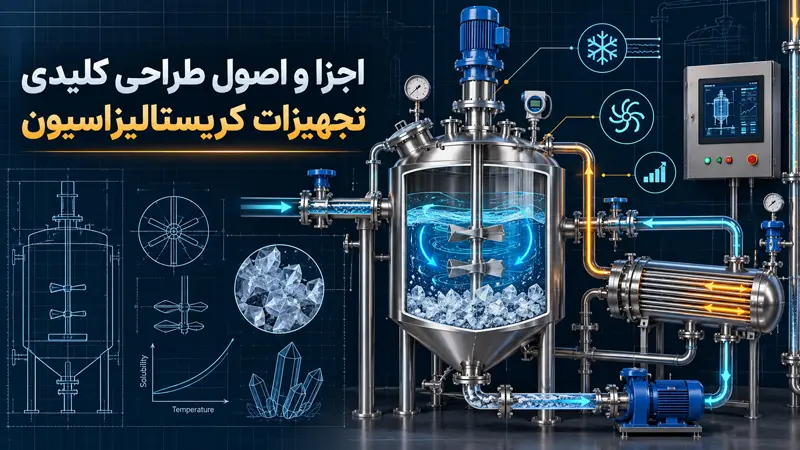

اجزا و اصول طراحی کلیدی تجهیزات کریستالیزاسیون
یک سیستم صنعتی از مخزن کریستالیزاسیون، همزن یا سیستم گردش سوسپانسیون، مبدل حرارتی، پمپ گردش، مسیر خوراک و خروجی، تجهیزات جداسازی بخار یا خلا و سامانه کنترل تشکیل می شود. در طراحی های پیشرفته، بخش طبقه بندی کریستال نیز اضافه می شود تا ذرات کوچک تر برای رشد بیشتر در سیستم باقی بمانند و کریستال های دارای اندازه مطلوب از مدار خارج شوند.
طراحی باید از داده های حلالیت – دما و سینتیک هسته زایی و رشد شروع شود. سپس ظرفیت تولید، زمان ماند، نرخ گردش، مقدار جامدات، سطح انتقال حرارت و اندازه موردنظر کریستال تعیین می شوند. در کریستالایزرهای پیوسته MSMPR، موازنه جمعیتی برای پیش بینی توزیع اندازه کریستال اهمیت دارد. کنترل فوق اشباع باید به گونه ای انجام شود که هم بازده تولید بالا بماند و هم هسته زایی ناخواسته، شکست کریستال و آگلومراسیون محدود شود.
نقش کریستالیزاسیون در تغلیظ و خالص سازی مواد شیمیایی
کریستالیزاسیون می تواند ماده هدف را از محلول غلیظ به شکل جامد قابل جداسازی تبدیل کند. در هنگام رشد انتخابی کریستال، بسیاری از ناخالصی ها در مایع مادر باقی می مانند؛ بنابراین با جداسازی صحیح کریستال و شستشوی آن، خلوص محصول افزایش می یابد. برای رسیدن به خلوص بالاتر، استفاده از کریستالیزاسیون مجدد نیز امکان پذیر است.
عوامل موثر بر کیفیت و بازده کریستالیزاسیون
عامل اصلی تعیین کننده تعادل بین هسته زایی و رشد کریستال درجه فوق اشباع است. همچنین سرمایش سریع می تواند هسته زایی شدید و تولید ذرات ریز ایجاد کند. دیگر عوامل موثر بر کریستالیزاسیون عبارتند از:
- غلظت محلول: افزایش بیش از حد غلظت، خطر رسوب ناخواسته و گرفتگی تجهیزات را بالا می برد.
- زمان ماند: زمان کافی برای رشد، اندازه کریستال و قابلیت جداسازی را بهبود می دهد.
- اختلاط: توزیع یکنواخت دما و غلظت از ایجاد نقاط موضعی فوق اشباع جلوگیری می کند.
- هسته زایی ثانویه: برخورد و برش کریستال ها می تواند تعداد ذرات جدید را افزایش دهد.
- رسوب روی سطوح: تشکیل لایه کریستالی روی مبدل، انتقال حرارت را کاهش می دهد.

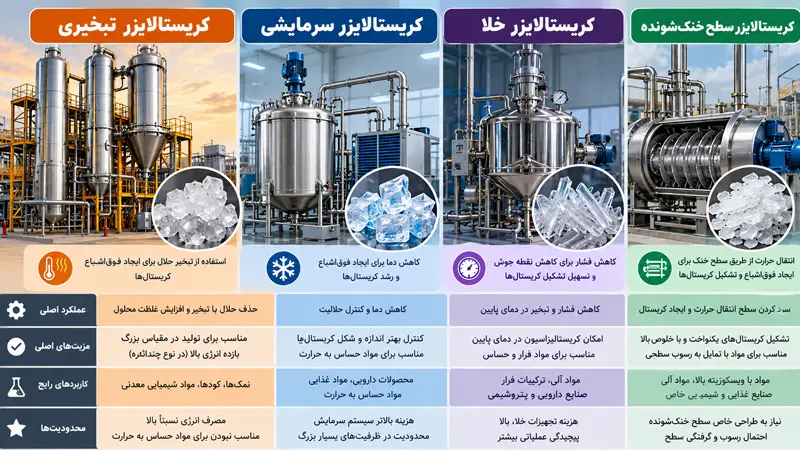

مقایسه سیستم های کریستالیزاسیون از نظر عملکرد و محدودیت های استفاده
مهم ترین مزیت کریستالیزاسیون، امکان ترکیب جداسازی، تغلیظ و خالص سازی در یک عملیات واحد است. در شرایط مناسب، این روش می تواند نسبت به فرآیندهایی که به تبخیر گسترده حلال نیاز دارند، مصرف انرژی پایین تری داشته باشد. در مقابل، کنترل ضعیف فوق اشباع می تواند محصولی با اندازه نامناسب، توزیع ذرات گسترده یا ناخالصی محبوس در کریستال ایجاد کند. مقایسه کریستالیزاسیون صنعتی عبارتند از:
|
نوع سیستم |
مزیت اصلی | محدودیت مهم | کاربرد مناسب |
روش ایجاد فوق اشباع |
|
تبخیری |
مناسب برای محلول های با حلالیت کم وابسته به دما |
مصرف انرژی و احتمال رسوب | نمک ها و مواد معدنی | تبخیر حلال |
| سرمایشی | مناسب برای مواد حساس به حرارت | احتمال رسوب روی سطح سرمایشی |
ترکیبات با وابستگی شدید حلالیت به دما |
کاهش دما |
|
خلا |
سرمایش بدون سطح انتقال حرارت مستقیم |
نیاز به سامانه خلا و کندانسور | نمک ها و محلول های گرم | تبخیر آدیاباتیک |
| سطح خنک شونده | کنترل مستقیم پروفایل سرمایش |
گرفتگی و تشکیل لایه روی سطح |
تولید بلورهای لایه ای و فرآیندهای ویژه | انتقال حرارت از سطح |
کاربردهای کریستالیزاسیون صنعتی در صنایع مختلف
کریستالیزاسیون در صنایعی استفاده می شود که جداسازی یک ماده محلول به شکل جامد با خلوص و اندازه کنترل شده موردنیاز است که شامل موارد زیر است:
- صنایع شیمیایی: تولید و خالص سازی نمک ها و ترکیبات معدنی
- صنایع دارویی: کنترل شکل بلوری، خلوص و اندازه ذرات مواد موثره
- صنایع غذایی: تولید شکر و کنترل ساختار کریستال محصولات قندی
- صنایع معدنی: بازیابی مواد محلول از جریان های فرآیندی
- صنایع پتروشیمی: جداسازی ترکیبات جامد و برخی مواد آلی با استفاده از اختلاف حلالیت
- تصفیه جریان های صنعتی: بازیابی مواد با ارزش از محلول های غلیظ و کاهش حجم جریان مایع
نتیجه گیری
سیستم های کریستالیزاسیون صنعتی با ایجاد فوق اشباع از طریق تبخیر، سرمایش، خلا یا ترکیب این روش ها، ماده محلول را به کریستال قابل جداسازی تبدیل می کنند. کیفیت محصول به کنترل هسته زایی، رشد، توزیع اندازه ذرات، زمان ماند، اختلاط و شرایط انتقال حرارت وابسته است. کریستالایزر تبخیری برای محلول هایی با وابستگی کم حلالیت به دما، نوع خلا برای سرمایش آدیاباتیک و سطح خنک شونده برای فرآیندهای مبتنی بر انتقال حرارت مستقیم مناسب تر است.
طراحی صنعتی باید علاوه بر ظرفیت تولید، خلوص، اندازه کریستال، مصرف انرژی، رسوب گذاری و قابلیت جداسازی محصول را هم زمان در نظر بگیرد. برای طراحی و انتخاب راهکار مناسب کریستالیزاسیون صنعتی، با نیرونماد در ارتباط باشید تا فرآیند متناسب با مشخصات ماده و ظرفیت تولید شما بررسی شود.
