تکنولوژی هابر (Haber Process) بهترین روش تولید آمونیاک در صنعت پتروشیمی است که با اعمال دما و فشار بالا در حضور کاتالیست آهن انجام می شود. در این فرآیند نیتروژن هوا را با هیدروژن حاصل از برهم کنش گاز طبیعی با بخار واکنش می دهند تا در نهایت آمونیاک تولید شود. از این فرآیند تولید آمونیاک در پتروشیمی در سراسر دنیا برای تولید سالانه بیش از ۴۵۰ میلیون تن استفاده می شود.
روش هابر را باید نقطه عطف صنعت پتروشیمی معرفی کنیم که ماده ارزشمند آمونیاک را مستقیم از نیتروژن هوا و هیدروژن گاز طبیعی تولید میکند. این واکنش شدیدا گرماده، برگشت پذیر و با کاهش حجم همراه است و در آن از انواع کاتالیست استفاده می شود. همچنین باید در محدوده فشار بین ۱۵۰ الی ۳۰۰ بار و دمای ۴۰۰ الی ۵۰۰ درجه سانتی گراد انجام شود.

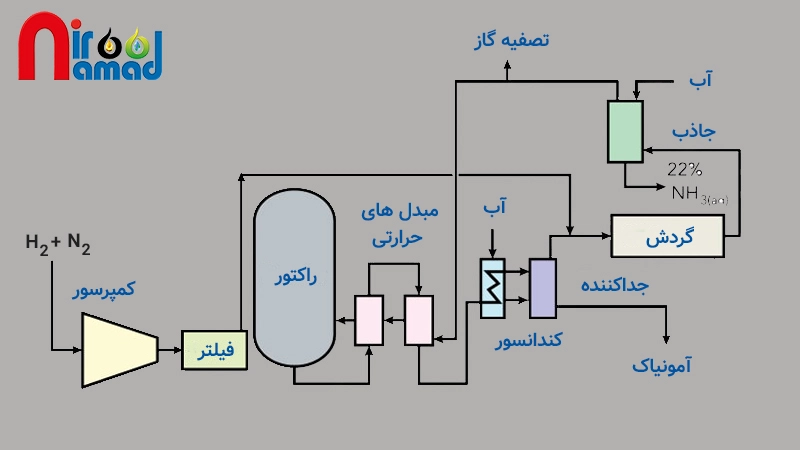

مراحل تولید آمونیاک در پتروشیمی
فرآیند تولید آمونیاک در پتروشیمی مبتنی بر روش هابر – بوش است. در این روش می توان آمونیاک را از ترکیب مستقیم نیتروژن و هیدروژن هوا تولید کرد که به قرار زیر است:
N2 + 3H3 ® 2NH3
البته این واکنش به ظاهر ساده شدیدا گرماده است و برای شکلگیری نیاز به انرژی قابل توجهی دارد. همچنین باید مراحل آن در پتروشیمی با دقت انجام شود و به صورت زیر می باشد:
- تولید گاز سنتز
- سنتز آمونیاک
- جداسازی و چرخه بازگشت
مرحله اول- تولید گاز سنتز
تهیه خوراک اولین مرحله فرآیند تولید آمونیاک در پتروشیمی است که با گوگرد زدایی از گاز طبیعی آغاز می شود. مرحله گوگرد زدایی یک مرحله پایه برای تولید هیدروکربن و یا هر نوع فرآورده دیگری است. سپس گاز طبیعی خالص را با بخار آب تحت حرارت و فشار بالا در حضور کاتالیزور نیکل برای تولید هیدروژن استفاده می کنند. همچنین با تزریق هوای فشرده به گاز خروجی تمام اکسیژن موجود در هوا می سوزد و نیتروژن مورد نیاز برای سنتز آمونیاک تامین خواهد شد.
مرحله دوم- سنتز آمونیاک
در این مرحله هیدروژن (H2) و نیتروژن (N2) خالص را با نسبت ۳ به 1 توسط کمپرسورهای بزرگ تا فشار ۱۵۰ الی ۳۰۰ بار متراکم می کنند. سپس این ترکیب گازی فشرده را از بسترهای کاتالیزور آهنی با دمای ۴۰۰ الی ۵۰۰ درجه عبور می دهند تا واکنش شیمیایی میان هیدروژن و نیتروژن شکل بگیرد.
مرحله سوم- جداسازی و چرخه بازگشت
در پایان گاز خروجی که ترکیبی از آمونیاک با هیدروژن و نیتروژن واکنش نداده است را در یک مبدل حرارتی خنک می کنند تا آمونیاک تولیدی مایع شود. سپس گازهای واکنش نداده را در مخازن جداگانه ذخیره می کنند تا مجددا در چرخه تولید آمونیاک استفاده شوند. آمونیاک مایع را در مخازن کروی بزرگ تحت فشار تا دمای حدود ۳۰- درجه نگهداری خواهند کرد.

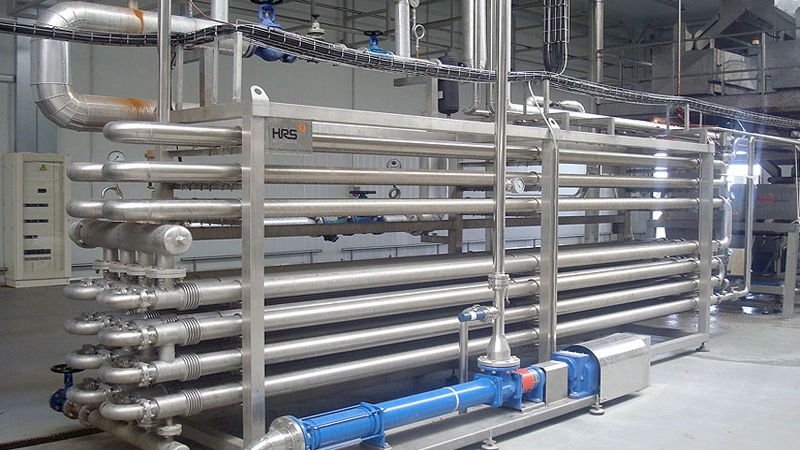

کاربرد آمونیاک در پتروشیمی
بدون تردید فرآیند تولید آمونیاک در پتروشیمی یک فعالیت استراتژیک است. این ترکیب به ظاهر ساده از هیدروژن و نیتروژن کاربردی گسترده در زندگی مدرن دارد. از آمونیاک در صنعت پتروشیمی برای اهداف گوناگونی استفاده می کنند که بیشترین استفاده از آن شامل موارد زیر است:
- تولید کودهای نیتروژن دار
- واکنش با اسید فسفریک و تولید کودهای فسفاته
- تولید اسید نیتریک
- تولید مواد اولیه برای ساخت الیاف مصنوعی نایلونی و اکریلیکی
- خنثی سازی اسیدها در فرآیند تولید هیدروکربن
- بهره گیری از آمونیاک به عنوان مبرد (Refrigerant) در سیستم های تبرید صنعتی
روش هابر – بوش Haber Process چیست؟
روش هابر – بوش نوعی فرایند کاتالیستی است که از واکنش مستقیم گاز نیتروژن (N2) تامین شده از هوا و گاز هیدروژن (H2) برای تولید آمونیاک (H3N) کارایی دارد. در این واکنش، گاز نیتروژن مستقیما از هوا و گاز هیدروژن از اصلاح بخار متان استخراج می شوند. این دو گاز خالص شده با نسبت مولی ۱ به ۳ وارد یک راکتور فشار بالا می شوند.
واکنش در حضور کاتالیست آهن و در فشارهای بسیار بالا (بین ۱۵۰ تا ۲۵۰ اتمسفر) انجام می گیرد تا تعادل واکنش به سمت تولید آمونیاک سوق پیدا کند. دمای سیستم برای تعادل بین سرعت واکنش و نرخ تولید، در محدوده ۴۰۰ تا ۵۰۰ درجه سانتی گراد تنظیم می شود. این فرآیند به دلیل تاثیر عظیم در تولید کودهای شیمیایی، یکی از مهم ترین ستون های کشاورزی مدرن و بقای جمعیت جهان محسوب می شود
تولید آمونیاک از گاز طبیعی از کجا شروع می شود؟
فرآیند تولید آمونیاک در پتروشیمی با مرحله گوگردزدایی آغاز می شود. اگرچه گاز طبیعی (متان) به عنوان خوراک اصلی و ایده آل شناخته می شود، اما پیش از ورود به چرخه اصلی، باید ناخالصی های گوگردی نظیر سولفید هیدروژن کاملا حذف شوند؛ چرا که این ترکیبات به سرعت کاتالیست های واحد سنتز را مسموم می کنند.
لازم به ذکر است که در مقیاس صنعتی، استفاده طیف وسیعی از هیدروکربن سبک و سنگین (مانند نفتا یا گاز مایع) برای تولید آمونیاک امکان پذیر است، اما به دلیل تفاوت در نسبت هیدروژن به کربن و پیچیدگی فرآیند ریفرمینگ، استفاده از متان بهینه ترین توجیه اقتصادی را دارد. در مرحله بعد، خوراک آماده سازی شده وارد واحد ریفورمینگ با بخار می شود؛ جایی که در حضور کاتالیست های بر پایه نیکل و در دما و فشار کنترل شده، واکنش اصلی برای تولید هیدروژن رخ می دهد.
آمونیاک در راکتور چگونه تولید می شود؟
گاز خوراک که مخلوطی از نیتروژن و هیدروژن است را تا فشار ۱۵۰ الی ۳۰۰ بار متراکم می کنند و دمای آن را به فراتر از ۴۰۰ درجه سانتی گراد می رسانند. سپس این مخلوط گازی را از روی بسترهای کاتالیزور آهنی به همراه ارتقا دهنده هایی مانند اکسید پتاسیم و آلومینا عبور می دهند. در این شرایط کاتالیزور با ایجاد مسیری کم انرژی قادر است تا پیوندهای بسیار مقاوم مولکولی نیتروژن را شکسته و آن را با هیدروژن در یک واکنش گرماده ترکیب نماید.
چرا فشار و دما در تولید آمونیاک مهم هستند؟
اهمیت فشار و دما در فرآیند تولید آمونیاک در پتروشیمی به یک تعادل هوشمندانه بین ترمودینامیک و سینتیک (سرعت) بر میگردد. طبق اصل لوشاتلیه با افزایش فشار می توان تعادل را به سمت تولید محصول بیشتر جابجا کرد.
از طرفی با وجود اینکه واکنش های شیمیایی در دماهای پایین تر بازده بهتری دارند، اما در محدوده دماهای کم سرعت واکنش خیلی کند و غیراقتصادی است. برای همین دما داخل رآکتور فراتر از ۴۰۰ درجه سانتی گراد است تا هم سرعت واکنش به حداکثر برسد و هم از افت شدید بازده تعادلی جلوگیری شود.

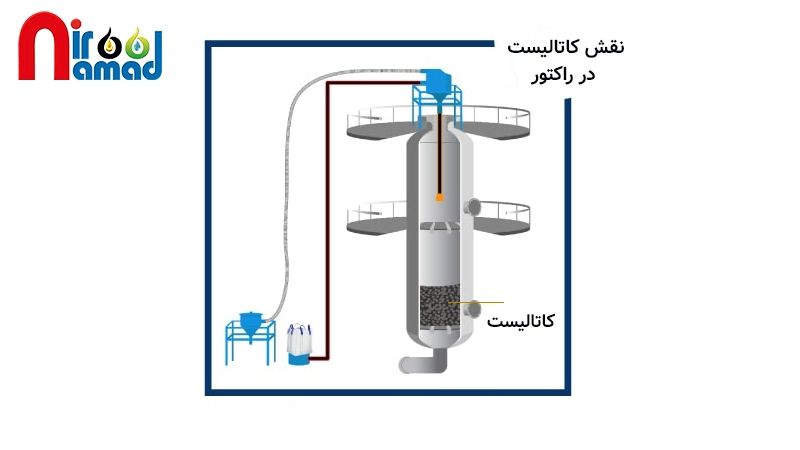

نقش کاتالیست در راکتور آمونیاک چیست؟
در فرآیند تولید آمونیاک باید پیوند سه گانه بسیار قدرتمند میان مولکول های نیتروژن (N2) شکسته شود. این کار با استفاده از انواع کاتالیست انجام می شود. نقش کاتالیزور در راکتور ایجاد بستری مناسب برای فعال سازی انرژی کافی شکستن پیوند مولکول های نیتروژن است. کاری که از نظر سینتیکی در دماهای پایین تقریبا غیرممکن است.
کاتالیزور آهن می تواند با جذب شیمیایی مولکول های نیتروژن و هیدروژن روی سطح خود، پیوندهای مولکولی نیتروژن را چنان ضعیف کند که اتم های آن با سرعتی قابل توجه به سمت اتم های هیدروژن کشیده شوند. بدون حضور کاتالیزور سرعت واکنش حتی در دما و فشار بسیار بالا آنقدر کند است که دیگر فرآیند تولید آمونیاک به روش هابر توجیه اقتصادی ندارد.
در فرآیند تولید آمونیاک چه شرایطی باید کنترل شود؟
فرآیند تولید آمونیاک در پتروشیمی به روش هابر یک پروسه بسیار دقیق با شرایط بهینه شده است. زیرا باید هم بازده و هم سرعت واکنش را در شرایط کاملا اقتصادی کنترل کرد. در این صورت دو شرایط دمایی و فشار می تواند نرخ تولید فرآیند آمونیاک تاثیر بگذارد.
کنترل دما
کنترل دما در چند بخش فرآیند تولید آمونیاک الزامی است. اولین بخش در واحد ریفرمینگ اولیه است. زیرا باید دمای خروجی کوره در حدود ۸۵۰ درجه سانتی گراد باشد تا پیشرفت واکنش گرماگیر برای تولید گاز سنتز انجام شود. اما حیاتی ترین مرحله کنترل دقیق دما در راکتور سنتز آمونیاک است. آنجا باید دمای بستر کاتالیزور را در ۴۰۰ الی ۵۰۰ درجه سانتی گراد تنظیم نمود. در غیر این صورت سرعت واکنش بسیار کند شده و یا در دماهای بالاتر به کاتالیزور آسیب می رساند.
کنترل فشار
کنترل فشار در راکتور سنتز آمونیاک نیز یکی دیگر از اقدامات کلیدی است. این فشار باید در محدوده ۱۵۰ الی ۳۰۰ بار تنظیم شود تا نرخ تبدیل گازها به آمونیاک با سرعت بالا و در شرایطی کاملا بهینه انجام پذیرد.
مهم ترین تجهیزات واحد آمونیاک کدام اند؟
فرآیند تولید آمونیاک در پتروشیمی به روش هابر زمانی توجیه اقتصادی دارد که تمام فرایند واکنش گازها در کنترل کامل و با سرعت مناسب انجام شود. تا جایی که حداکثر مقدار گاز به آمونیاک تبدیل گردد. نقش تجهیزات در موفقیت این فرایند بسیار زیاد است، تجهیزات مهمی که استفاده می شود عبارت اند از:
- مبدل های حرارتی
- کمپرسورها
- سیستم خنک کاری و جداسازی آمونیاک
مبدل های حرارتی
مبدل های حرارتی در فرایند تولید آمونیاک برای کنترل دقیق دمای واکنش ها و پایداری فرایند هستند. کار اصلی مبدل های حرارتی بازیافت انرژی از جریان گازهای داغ در خروجی راکتور سنتز است. زیرا این مبدل ها با بازیافت انرژی حرارتی می توانند گازهای ورودی راکتور را پیش گرمایش کنند. این کار باعث می شود تا گاز خوراک پیش از تماس با کاتالیزور به دمای واکنش نزدیک شود.
کمپرسورها
کمپرسورها برای تامین فشار مورد نیاز فرآیند و به گردش درآوردن گازها در کل سیستم استفاده می شوند. البته فرآیند تولید آمونیاک در پتروشیمی دارای دو کمپرسور مستقل است. کمپرسور اول وظیفه دارد تا گازهای خوراک راکتور سنتز را به فشار عملیاتی بسیار بالا (۱۵۰ الی ۳۰۰ بار) برساند. اما کمپرسور دوم در انتهای سیکل جای گرفته و گازهای واکنش نداده پس از جداسازی آمونیاک مایع را مجددا متراکم کرده و به سمت ابتدای راکتور می فرستد.
سیستم خنک کاری و جداسازی آمونیاک
سیستم خنک کاری و جداسازی در انتهای فرآیند تولید آمونیاک قرار دارد. این سیستم با سرد کردن خروجی راکتور می تواند آمونیاک مایع را از گازهای واکنش نداده جدا کند. گاز داغ خروجی راکتور ابتدا با تبادل حرارتی توسط خوراک ورودی سرد می شود. سپس از یک سیستم خنک کننده آبی (چیلر) عبور داده می شود تا دمای آن به زیر صفر و تا حدود ۳۰- درجه برسد. تنها در این شرایط است که می توان آمونیاک مایع را تحت فشار ذخیره سازی کرد.
مزایا و چالش های تولید آمونیاک به روش هابر
روش هابر از زمان ابداع تا صنعتی شدن نقطه عطف در صنعت پتروشیمی است. روشی که می تواند ترکیب بسیار ارزشمند آمونیاک را از نیتروژن موجود در هوا استخراج کند. البته فرآیند تولید آمونیاک در پتروشیمی به روش هابر مزایا و چالش هایی نیز دارد.
مزایای تولید آمونیاک
تولید آمونیاک به عنوان ماده اولیه کلیدی در صنایع کود شیمیایی، نقشی حیاتی در امنیت غذایی جهان ایفا کرده و به دلیل قابلیت حمل ونقل آسان و بازدهی بالای انرژی، پتانسیل بالایی در توسعه بازارهای نوین سوخت های هیدروژنی سبز دارد. دیگر مزایای استفاده از آن عبارت اند از:
- امکان تولید پیوسته آمونیاک در مقیاس عظیم و مقرون به صرفه
- تکنولوژی نسبتا ساده با قابلیت اطمینان بالا
- امکان استفاده از مبدل های حرارتی برای بازیافت انرژی
- تولید آمونیاک در یک چرخه بسته با حداقل ضایعات
چالش های تولید آمونیاک به روش هابر
فرآیند تولید آمونیاک به دلیل مصرف بالای گاز طبیعی و انتشار گسترده گازهای گلخانه ای، یکی از صنایع انرژی بر و آلاینده محسوب می شود که مستلزم مدیریت دقیق زیست محیطی و سرمایه گذاری در تکنولوژی های کربن زدایی است. چالش های استفاده از آمونیاک در روش هابر شامل موارد زیر است:
- مصرف انرژی بسیار بالا برای تولید هیدروژن و فشرده سازی گاز سنتز
- تولید قابل توجه گازهای گلخانه ای مانند دی اکسید کربن
- قابلیت برگشت پذیری واکنش که نیازمند چرخش مداوم گاز و جداسازی محصول نهایی است.
- کاملا حساس به خلوص خوراک خصوصا تزریق گاز بدون گوگرد، کلر و ترکیبات اکسیژن دار
جمع بندی
فرآیند هابر- بوش به عنوان ستون فقرات صنعت فرآیند تولید آمونیاک در پتروشیمی، با ترکیب نیتروژن و هیدروژن در شرایط عملیاتی سخت گیرانه، آمونیاک را در مقیاس وسیع تولید می کند. در قلب این فرآیند، گازهای واکنش دهنده پس از خالص سازی دقیق، وارد راکتورهای تحت فشار می شوند تا در حضور کاتالیست های آهن، پیوند سه گانه پایدار نیتروژن شکسته شده و سنتز آمونیاک محقق گردد.
از جمله مزایای تولید آمونیاک می توان به نقش کلیدی آن در تولید کودهای کشاورزی و پتانسیل بالای آن به عنوان حامل انرژی پاک اشاره کرد، در حالی که چالش های آن عمدتا حول محور مصرف بالای انرژی، وابستگی به خوراک های هیدروکربنی و مدیریت انتشار کربن متمرکز است. بهینه سازی این فرآیند پیچیده و دسترسی به دانش فنی روز، مزیتی است که مجموعه های پیشرویی مانند نیرونماد برای ارتقای استانداردهای عملیاتی در واحدهای پتروشیمی دنبال می کنند.
سوالات متداول
فرآیند تولید آمونیاک در پتروشیمی از چه مراحلی تشکیل شده است؟
فرآیند تولید آمونیاک از مرحله خالص سازی گازها و سنتز آن ها در راکتور تحت فشار و دمای بالا تشکیل شده است. این مراحل از گوگرد زدایی گاز و سوختن اکسیژن هوا برای جداسازی نیتروژن آغاز شده و تا سردسازی آمونیاک ادامه پیدا می کند.
چرا در تولید آمونیاک از فشار بالایی استفاده می شود؟
زیرا در فشار بالا نرخ تبدیل گازها به آمونیاک با سرعت بالاتری انجام شده و فرآیند توجیه اقتصادی دارد.
گاز طبیعی چه نقشی در تولید آمونیاک دارد؟
گاز طبیعی متان دو نقش کلیدی در تولید آمونیاک دارد. اول آن که منبع تولید هیدروژن است و در عین حال به عنوان سوخت عمل کرده تا در کوره های ریفرمینگ انرژی کافی فرآیند را تامین نماید و گاز اکسیژن را سوزانده تا نیتروژن خالص برداشت شود.
