وسل (Vessel) و درام (Drum) هر دو تجهیزات مهم در پالایشگاه ها و صنایع فرآیندی برای جداسازی و نگهداری سیالات هستند و در کنار تجهیزاتی مانند انواع برج های جداسازی در واحدهای مختلف فرایندی به کار میروند. درام ها زیرمجموعه ای از وسل ها محسوب می شوند، طراحی ساده و حجم کمتری دارند، زمان ماند سیال کوتاه است و برای جداسازی سریع یا جمع آوری موقت سیالات استفاده می شوند.
وسل ها بزرگ تر، پیچیده تر و مجهز به اجزای داخلی مانند بفل ها و سینی ها هستند، زمان ماند سیال طولانی تری دارند و برای فرآیندهای چندمرحله ای، جداسازی چندفازی یا واکنش های شیمیایی کاربرد دارند. تفاوت های کلیدی این دو تجهیز شامل پیچیدگی Internals، ابعاد و حجم، زمان ماند سیال، کاربرد اصلی، و جهت نصب است.
جدول مقایسه کامل وسل و درام
|
ویژگی |
وسل (Vessel) |
درام (Drum) |
|
ابعاد و حجم |
بزرگ تر، ظرفیت بالا | کوچک تر، حجم محدود |
| پیچیدگی داخلی (Internals) | پیچیده، شامل سینی ها، بفل ها و جداسازهای چندمرحله ای |
ساده، معمولا بدون اجزای داخلی پیچیده |
|
زمان ماند سیال |
طولانی تر، مناسب فرآیندهای چندمرحله ای | کوتاهتر، مناسب جداسازی سریع |
| کاربرد اصلی | فرآیندهای پیچیده، جداسازی چندفازی، واکنش شیمیایی |
جداسازی ساده گاز و مایع، جمع آوری موقت سیالات |
|
جهت نصب |
میتواند افقی یا عمودی باشد | معمولا افقی |
| موقعیت در فرآیند | در بخش های اصلی و حساس فرآیند |
زیرمجموعه ای از وسل ها یا تجهیزات جانبی |
|
قابلیت نگهداری فشار و دما |
بالا، طراحی برای شرایط سخت |
متوسط، محدود به فشار و دمای کمتر |

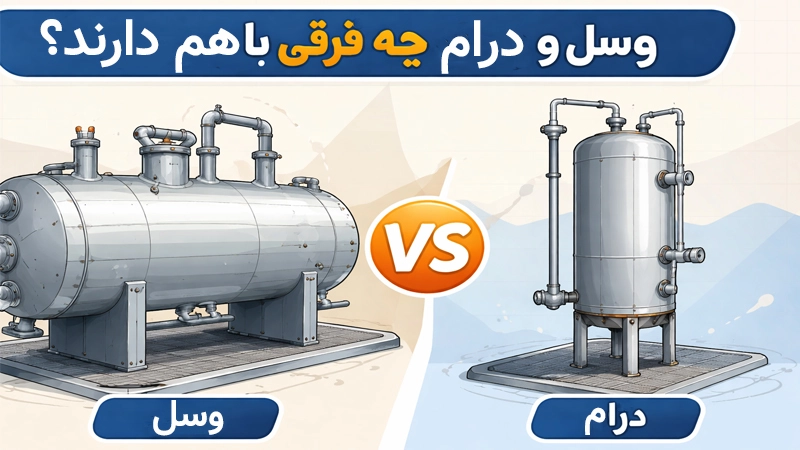

وسل و درام چه فرقی با هم دارند؟
وسل (Vessel) و درام (Drum) هر دو برای جداسازی و نگهداری سیالات استفاده می شوند، اما تفاوت های مهمی در عملکرد، طراحی و کاربرد دارند. وسل پالایشگاه تجهیزی بزرگ تر و پیچیده تر است که می تواند فرآیندهای چندمرحله ای، جداسازی چندفازی (گاز–مایع–مایع) یا حتی واکنش های شیمیایی را انجام دهد. در طراحی وسل ها از اجزای داخلی متنوع (Internals) مانند سینی ها، پکینگ، دمسترپد، بافل و توزیع کننده جریان استفاده می شود تا راندمان جداسازی و کنترل فرایند بهینه شود. به همین دلیل، وسل پالایشگاه نقش کلیدی در پایداری و بازدهی واحدهای عملیاتی دارد.
در مقابل، درام (Drum) نوع ساده تری از وسل پالایشگاه محسوب می شود که بیشتر برای جداسازی سریع فاز گاز و مایع یا جمع آوری موقت سیالات به کار می رود. هر درام یک نوع وسل پالایشگاه است، اما هر وسل پالایشگاه الزاما درام نیست؛ تفاوت اصلی در سطح پیچیدگی طراحی، نوع اجزای داخلی و هدف فرایندی آن ها است.
َدرام زیرمجموعه خاصی از وسل ها است
درام در واقع یک نوع خاص از وسل ها محسوب می شود. هر درام را می توان به عنوان یک وسل ساده با طراحی محدود و کاربرد مشخص در نظر گرفت. در حالی که وسل ها می توانند پیچیده و چندمنظوره باشند، درام ها عمدتا برای جداسازی سریع فازهای گاز و مایع یا جمع آوری موقت سیالات طراحی می شوند. این ویژگی باعث می شود درام ها معمولا در پایین دست وسل های اصلی نصب شده و نقش تکمیلی یا کمکی در فرآیند داشته باشند. به بیان دیگر، هر درام یک وسل است، اما هر وسل الزاما درام نیست.
زمان ماند سیال: کوتاه در درام، طولانی تر در وسل
یکی از تفاوت های مهم بین وسل و درام، زمان ماند سیال در داخل تجهیز است.
- درام: طراحی ساده و حجم محدود باعث می شود سیال زمان کمی در آن بماند. این ویژگی در جداسازی سریع فازهای گاز و مایع یا جمع آوری موقت سیالات بسیار مناسب است.
- وسل: حجم بزرگ تر و پیچیدگی داخلی بیشتر، زمان ماند سیال طولانی تری ایجاد می کند. این زمان طولانی تر برای فرآیندهای چندمرحله ای، جداسازی چندفازی و واکنش های شیمیایی ضروری است، زیرا اجازه می دهد جداسازی کامل یا واکنش موردنظر انجام شود.
ابعاد و حجم: درام کوچک تر، وسل بزرگ تر
یکی دیگر از تفاوت های کلیدی بین وسل و درام، ابعاد و ظرفیت آن ها است.
- درام: معمولا تجهیزات کوچک تر با حجم محدود هستند و برای جداسازی ساده یا جمع آوری موقت سیالات طراحی می شوند. ابعاد کوچک، نصب راحت و هزینه پایین، از مزایای اصلی درام ها است.
- وسل: وسل ها بزرگ تر و حجیم تر هستند و می توانند حجم زیادی از سیال را نگه دارند یا فرآیندهای پیچیده چندمرحله ای را انجام دهند. حجم بالای وسل ها باعث افزایش زمان ماند سیال و امکان طراحی اجزای داخلی پیچیده می شود.

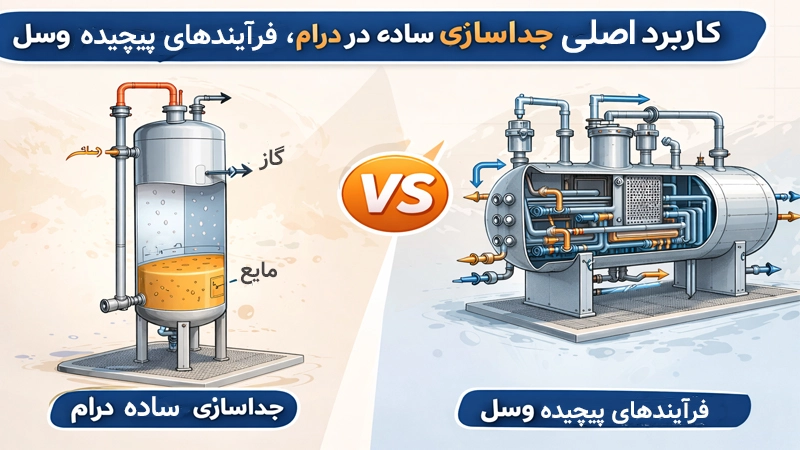

کاربرد اصلی: جداسازی ساده در درام، فرآیندهای پیچیده در وسل
یکی از تفاوت های اساسی بین وسل و درام، کاربرد اصلی هر تجهیز در فرآیند است.
- درام: به دلیل طراحی ساده و حجم محدود، بیشتر برای جداسازی سریع فازهای گاز و مایع یا جمع آوری موقت سیالات استفاده می شود. این کاربرد در بخش های کم پیچیدگی فرآیند یا به عنوان تجهیز جانبی رایج است.
- وسل: وسل ها طراحی پیچیده تری دارند و برای فرآیندهای چندمرحله ای، جداسازی چندفازی، واکنش های شیمیایی یا ذخیره سازی حجم بالا استفاده می شوند. اجزای داخلی مانند بفل ها، سینی ها و جداکننده ها به آنها امکان انجام عملیات پیچیده را می دهند.
تفاوت در پیچیدگی Internals
یکی از مهم ترین تفاوت های وسل و درام، پیچیدگی اجزای داخلی (Internals) آن ها است.
- درام: طراحی داخلی ساده دارد و معمولا شامل هیچ یا حداقل اجزای داخلی پیچیده نمی شود. این سادگی باعث می شود نگهداری و تعمیر آن راحت تر باشد و جریان سیال بدون اختلال عبور کند.
- وسل: دارای اجزای داخلی پیچیده مانند سینی ها، بفل ها، جداکننده های چندمرحله ای و مسیرهای کنترل جریان است. این پیچیدگی امکان انجام فرآیندهای چندمرحله ای، جداسازی دقیق فازها و واکنش های شیمیایی را فراهم می کند، اما نیازمند نگهداری و طراحی دقیق تر است.
تفاوت در جهت نصب
جهت نصب نیز یکی از تفاوت های مهم بین وسل و درام است کحه عبارت اند از:
- درام: معمولا به صورت افقی نصب می شود و به دلیل حجم کمتر و طراحی ساده، جای گیری راحت تری در مسیر فرآیند دارد. نصب افقی باعث سهولت در تخلیه و جمع آوری سیالات می شود.
- وسل: می تواند عمودی یا افقی نصب شود و اغلب در طراحی های بزرگ و پیچیده پالایشگاه، جهت نصب براساس نیاز فرآیندی و ظرفیت انتخاب می شود. نصب عمودی در وسل ها معمولا به دلیل افزایش زمان ماند سیال و استفاده بهینه از حجم تجهیز رایج است.
جمع بندی

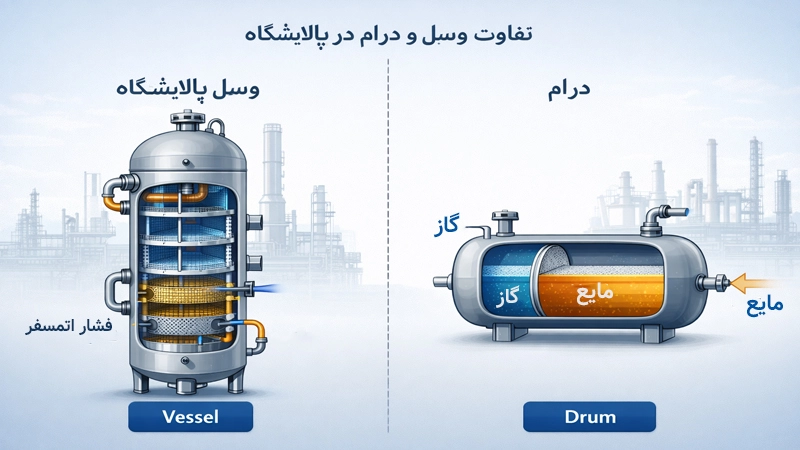

تفاوت vessel و drum در پالایشگاه عمدتا در هدف فرایندی و پیچیدگی طراحی آن ها است. وسلها برای فرآیندهای چندمرحله ای، جداسازی چندفازی و حتی واکنش های شیمیایی استفاده می شوند و اجزای داخلی متنوعی دارند، در حالی که درام ها تجهیزات ساده تری هستند که عمدتا برای جداسازی سریع فاز گاز و مایع یا جمع آوری موقت سیالات کاربرد دارند.
در نصب و نگهداری نیز وسل ها به فضای بزرگ و پشتیبانی ساختاری بیشتری نیاز دارند و به صورت عمودی نصب می شوند، در حالی که درام ها می توانند افقی یا عمودی باشند و نصب آن ها ساده تر است. در نهایت، در انتخاب و طراحی تجهیزات فرایندی مانند وسل و درام، رعایت اصول مهندسی و بهره گیری از تجربیات نیرونماد می تواند عملکرد بهینه و ایمنی واحدهای پالایشگاهی را تضمین کند.
