سیستم فلر (Flare) یکی از حیاتی ترین تجهیزات ایمنی در صنایع نفت، گاز و پتروشیمی است که وظیفه دارد گازهای اضافی، سمی، قابل اشتعال یا گازهای ناشی از افزایش فشار تجهیزات را به صورت کنترل شده جمع آوری و سوزانده کند.
زمانی که فشار در واحدهای فرآیندی از حد مجاز عبور می کند، گازها وارد مسیر فلر می شوند تا از انفجار، آتش سوزی و آسیب به تجهیزات جلوگیری شود. این سیستم با استفاده از شبکه جمع آوری، جداکننده مایعات، مشعل و سامانه جرقه زنی، گازهای فرآیندی شامل هیدروکربن سبک و سنگین را مدیریت می کند و باعث کاهش خطرات عملیاتی و کنترل انتشار آلاینده ها می شود.
سیستم فلر چیست ؟
فلر یک سامانه ایمنی و کنترلی است که در پالایشگاه ها، واحدهای گاز، پتروشیمی ها و سکوهای نفتی برای مدیریت گازهای مازاد طراحی می شود. در شرایط عادی، بیشتر جریان های فرآیندی باید در مدار تولید باقی بمانند، اما هنگام افزایش فشار، خاموشی اضطراری تجهیزات، استارت آپ، شات دان یا بروز نقص فنی، بخشی از گازها باید سریع از سیستم خارج شوند تا فشار به سطح خطرناک نرسد.
در چنین شرایطی، گازهای اضافی به سمت فلر هدایت می شوند تا به صورت کنترل شده سوزانده شوند. هدف از این فرایند فقط حذف گاز نیست؛ بلکه تبدیل ترکیبات خطرناک به مواد کم خطرتر، کاهش احتمال انفجار و محافظت از تجهیزات گران قیمت صنعتی است. در بسیاری از واحدهای صنعتی، گازهای تخلیه شده ممکن است شامل متان، اتان، پروپان، سولفید هیدروژن، بخارات هیدروکربنی و ترکیبات فرار آلی باشند.
اجزای اصلی سیستم فلر در پالایشگاه
سیستم فلر از چند بخش تخصصی تشکیل شده که هرکدام نقش مشخصی در انتقال، جداسازی، کنترل فشار و احتراق ایمن گاز دارند. هماهنگی این اجزا باعث می شود گازهای خطرناک بدون ایجاد شوک فشاری یا آسیب به تجهیزات دفع شوند. اجزای اصلی این سیستم عبارتند از:
- خط جمع آوری گاز
- درام جداکننده مایع
- مشعل فلر یا فلر استک
- سیستم جرقه زن و پیلوت
خط جمع آوری گاز در فلر پالایشگاه
فلر هدر شبکه ای از لوله ها است که گازهای خروجی از تجهیزات مختلف را جمع آوری می کند و این خطوط به شیرهای اطمینان و تجهیزات فرآیندی متصل هستند. طراحی قطر این لوله ها اهمیت زیادی دارد، زیرا اگر اندازه مناسب انتخاب نشود، افت فشار ایجاد می شود و عملکرد شیرهای اطمینان مختل خواهد شد.
مهندسان در طراحی فلر هدر پارامترهایی مانند دبی گاز، سرعت جریان، فشار طراحی، دمای سیال و احتمال تشکیل مایع را محاسبه می کنند. یکی از چالش های مهم در این بخش جلوگیری از پدیده Back Pressure است. فشار برگشتی زیاد می تواند عملکرد تجهیزات ایمنی را مختل کند و باعث باز نشدن صحیح شیرهای اطمینان شود.
درام جداکننده مایع
قبل از رسیدن گاز به مشعل، باید هرگونه مایع از جریان جدا شود. این وظیفه بر عهده ناک اوت درام است. در این مخزن، سرعت گاز کاهش پیدا می کند تا قطرات مایع ته نشین شوند. اگر مایعات وارد مشعل شوند، احتمال خاموش شدن شعله، تولید دود زیاد، پرتاب قطرات آتش زا و آسیب به فلر استک افزایش پیدا می کند.
به همین دلیل این بخش در ایمنی کل سامانه نقش کلیدی دارد. ناک اوت درام طوری طراحی می شود که بتواند هیدروکربن های مایع، آب و میعانات سنگین را از گاز جدا کند. در برخی واحدها از سیستم های جداسازی چندمرحله ای برای افزایش راندمان استفاده می شود.

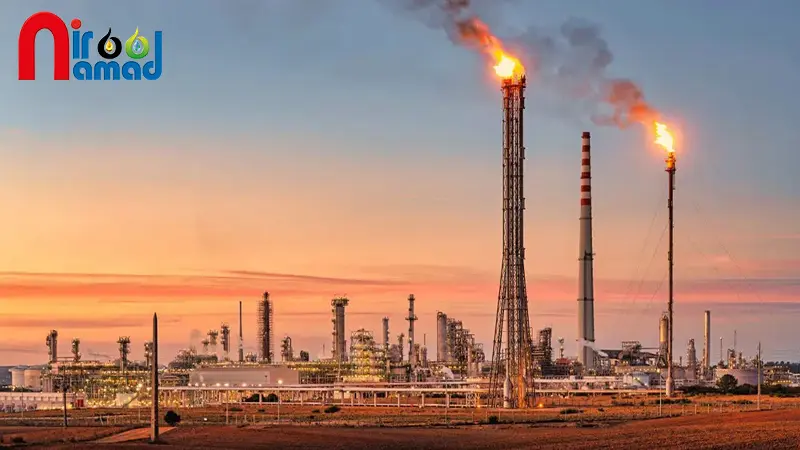

مشعل فلر یا فلر استک (Flare Stack)
فلر استک همان برج بلندی است که شعله روی آن دیده می شود. این بخش وظیفه دارد گازهای تخلیه شده را در ارتفاعی امن بسوزاند تا حرارت و محصولات احتراق از تجهیزات و نیروی انسانی فاصله داشته باشند. ارتفاع فلر استک بر اساس شدت تابش حرارتی، نوع گاز، ظرفیت تخلیه و استانداردهای ایمنی تعیین می شود.
هرچه نرخ جریان بیشتر باشد، ارتفاع سازه نیز افزایش پیدا می کند. در نوک فلر از تجهیزات مخصوصی برای اختلاط بهتر هوا و گاز استفاده می شود تا احتراق کامل تر انجام شود. احتراق ناقص باعث تولید دوده، مونوکسیدکربن و آلاینده های بیشتر خواهد شد.
سیستم جرقه زن و پیلوت در فلر پالایشگاه
پیلوت یک شعله دائمی کوچک است که همیشه روشن می ماند تا هنگام ورود گازهای اضطراری، احتراق فوری انجام شود. اگر پیلوت خاموش باشد، گاز قابل اشتعال ممکن است بدون سوختن در محیط منتشر شود و خطر انفجار ایجاد کند. سیستم جرقه زنی از الکترودهای الکتریکی، گاز سوخت کمکی و حسگرهای تشخیص شعله تشکیل می شود.
حسگرها به طور مداوم وضعیت شعله را بررسی می کنند و در صورت خاموشی، فرمان روشن سازی مجدد صادر می شود. در پالایشگاه های مدرن، سامانه های پایش دیجیتال برای کنترل لحظه ای وضعیت شعله و دمای احتراق استفاده می شوند.
سیستم فلر چگونه کار می کند؟
عملکرد فلر را می توان به چند مرحله مشخص تقسیم کرد که مراحل آن ها شامل موارد زیر است:
- افزایش فشار یا تخلیه اضطراری: زمانی که فشار در تجهیزات فرآیندی از محدوده ایمن عبور کند، شیرهای ایمنی باز می شوند. این اتفاق ممکن است در اثر خرابی کمپرسور، افزایش دمای فرایند، قطع برق یا توقف ناگهانی تجهیزات رخ دهد.
- انتقال گاز به شبکه فلر: گازهای آزادشده وارد فلر هدر می شوند. این شبکه جریان های مختلف را از چندین واحد جمع آوری و به مسیر اصلی هدایت می کند.
- جداسازی مایعات: در ناک اوت درام، قطرات مایع، آب و ترکیبات سنگین از گاز جدا می شوند. این مرحله برای جلوگیری از احتراق ناقص اهمیت زیادی دارد.
- رسیدن گاز به مشعل: گاز خشک تر وارد فلر استک می شود و به سمت نوک مشعل حرکت می کند. در این بخش طراحی نازل ها باعث اختلاط موثر هوا و سوخت می شود.
- احتراق ایمن: در تماس با شعله پیلوت، گاز مشتعل می شود و احتراق رخ می دهد. ترکیبات هیدروکربنی عمدتا به بخار آب و دی اکسید کربن تبدیل می شوند. عملکرد صحیح این فرایند باعث می شود سیستم فلر در پالایشگاه بتواند بدون ایجاد فشار اضافی، ایمنی واحد را حفظ کند.
انواع سیستم فلر در پالایشگاه و پتروشیمی
نوع فلر به ظرفیت فرآیندی، محدودیت فضایی، موقعیت جغرافیایی و الزامات زیست محیطی بستگی دارد که مهم ترین آن ها عبارتند از:
- فلر عمودی
- فلر افقی
- فلر زمینی
- فلر دریایی
فلر عمودی (Vertical Flare)
رایج ترین نوع فلر، فلر عمودی است که گاز را در بالای برج می سوزاند. این مدل برای ظرفیت های بالا مناسب است و باعث می شود گرما از سطح زمین فاصله بگیرد. در پالایشگاه های بزرگ، فلرهای عمودی به دلیل امکان مدیریت حجم زیاد گاز و هزینه نگهداری مناسب، کاربرد گسترده دارند. مزیت مهم این مدل، پخش بهتر محصولات احتراق در ارتفاع و کاهش خطر برای کارکنان است.
فلر افقی (Horizontal Flare)
فلر افقی در مناطق دارای محدودیت ارتفاع یا تاسیسات کوچک استفاده می شود. شعله در امتداد افقی شکل می گیرد و اغلب به شیلدهای محافظ مجهز است. فلر افقی برای دبی های کمتر مناسب تر است و کنترل حرارت در اطراف آن اهمیت بالایی دارد.

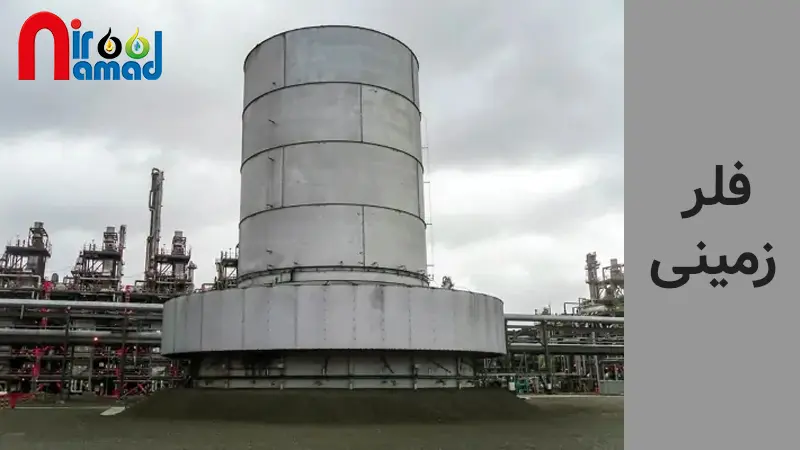

فلر زمینی (Ground Flare)
در فلر زمینی احتراق داخل محفظه های محافظ انجام می شود. این طراحی باعث کاهش نور شعله، صدا و انتشار دود می شود. این فلرها در مناطقی که محدودیت های محیط زیستی سخت گیرانه وجود دارد، بیشتر استفاده می شوند. این سامانه می تواند احتراق یکنواخت تری ایجاد کند و دید مستقیم شعله را حذف کند. در برخی پالایشگاه های نفت ایران نیز استفاده از فلرهای پیشرفته برای کاهش آلایندگی و مدیریت بهتر گازهای همراه مورد توجه قرار گرفته است.
فلر دریایی (Offshore Flare)
فلر دریایی در سکوهای نفتی دریایی استفاده می شود. طراحی این فلرها باید در برابر باد شدید، رطوبت بالا، خوردگی ناشی از نمک و لرزش مقاوم باشد. به دلیل محدودیت فضا در سکوها، طراحی فلر دریایی بسیار فشرده و مهندسی شده است. این سیستم ها باید بتوانند در شرایط سخت عملیاتی عملکرد پایدار داشته باشند.
مزایا و معایب سیستم فلر و چالش های محیط زیستی
فلر مهم ترین سد دفاعی پالایشگاه در برابر افزایش فشار و انفجار محسوب می شود. این سامانه از تجهیزات گران قیمت محافظت می کند و احتمال آسیب انسانی را کاهش می دهد. با این حال، سوزاندن گازها باعث تولید دی اکسید کربن، اکسیدهای نیتروژن و ذرات آلاینده می شود. اگر احتراق ناقص باشد، دوده و ترکیبات آلی فرار نیز افزایش پیدا می کنند.
یکی از مشکلات مهم، فلرینگ مداوم است. اگر یک پالایشگاه به صورت دائمی گاز بسوزاند، بخشی از منابع انرژی هدر می رود. به همین دلیل بسیاری از صنایع به سمت سیستم های بازیافت گاز فلر (Flare Gas Recovery) حرکت کرده اند تا بخشی از گاز قبل از سوزاندن دوباره وارد چرخه تولید شود. امروزه بهینه سازی احتراق، کنترل نسبت هوا به سوخت و استفاده از فناوری های کاهش دود، نقش مهمی در افزایش راندمان سیستم فلر در پالایشگاه دارند.
نتیجه گیری
سیستم فلر یکی از مهم ترین تجهیزات ایمنی در صنایع نفت، گاز و پتروشیمی است که وظیفه کنترل فشار و دفع ایمن گازهای خطرناک را بر عهده دارد. این سامانه از اجزایی مانند فلر هدر، فلر استک و سیستم جرقه زن تشکیل می شود و طی یک فرایند مشخص، گازهای مازاد را جمع آوری، مایعات را جدا و سپس آن ها را به صورت کنترل شده می سوزاند.
انتخاب نوع فلر بر اساس شرایط عملیاتی انجام می شود و هر مدل مزایا و محدودیت های خاص خود را دارد. عملکرد درست سیستم فلر در پالایشگاه نقش مستقیمی در ایمنی، کاهش خسارت و مدیریت آلاینده های صنعتی دارد. نیرونماد با استفاده از کارشناسان مجرب، تجهیزات پالایشگاهی و پتروشیمی مناسب ارائه می دهند.
