دیگ روغن داغ (Hot Oil Boiler یا Oil Heater) یک نوع بویلر صنعتی است که در آن به جای استفاده از آب یا بخار، از روغن ویژه انتقال حرارت به عنوان سیال گرم کننده بهره گرفته می شود. در این تجهیزات، با فراهم شدن سطح مناسب برای تبادل حرارت، گرمای تولیدشده توسط گازهای حاصل از احتراق مشعل به روغن در حال گردش منتقل شده و دمای آن افزایش می یابد.
همچنین این دیگ ها با محیا کردن شرایط مناسب برای تولید و نگهداری روغن، به عملکرد بهینه در فرآیند های صنعتی مانند طراحی و ساخت برج تقطیر، کمک می کنند. در صنایعی که نمی توان از حرارت مستقیم استفاده کرد، از دیگ روغن داغ برای انتقال حرارت غیر مستقیم استفاده می شود.
دیگ روغن داغ چیست؟
دیگ روغن داغ تجهیزی است که فرآیند تبادل حرارت غیرمستقیم میان یک سیال گرم (گازهای داغ ناشی از احتراق مشعل) و یک سیال سردتر (روغن حرارتی ویژه) را انجام می دهد. با روشن شدن مشعل، گازهای بسیار داغ به سطح کویل برخورد کرده و موجب افزایش سریع دمای روغن درون کویل ها می شوند. حداکثر دمایی که برای گرم کردن روغن در این نوع بویلرها مورد استفاده قرار می گیرد، حدود 300 درجه سانتی گراد است.
نکته قابل توجه این که برای گرم شدن یکنواخت تمام لایه های روغن، از پمپ سیرکولاسیون مخصوص در سیستم استفاده می شود. این پمپ وظیفه دارد روغن موجود در مدار دیگ روغن داغ را با فشار و دبی مناسب به گردش درآورده و کیفیت حرارت دهی را حفظ کند. در فرآیند گرم سازی هیدروکربن سبک و سنگین، استفاده از دیگ روغن داغ امکان کنترل دقیق دما بدون افزایش فشار سیستم را فراهم می کند.
اجزای بویلر روغن داغ
قسمت های اصلی تشکیل دهنده بویلر روغن داغ شامل دیگ، لوله های مارپیچ، روغن و کویل مارپیچ است. ترتیب به کار گیری این اجزا با یکدیگر بدین صورت است که روغن با استفاده از پمپ در کویل مارپیچ به جریان می افتد، سپس به کمک مشعل ها روغن درون لوله ها گرم می شود. برای جلوگیری از تخریب کویل ها و افزایش طول عمر سیستم، اجرای فرآیند فیلتراسیون روغن در مدار سیرکولاسیون ضروری است.
مهم ترین اجزای تشکیل دهنده بویلر روغن داغ عبارت اند از:
- پوسته و بدنه
- کوئل های حرارتی
- درب ها و پایه ها
- پمپ
- سنسورها
- نشانگرهای دما و فشار
- شیرهای خروجی ورودی روغن
- مشعل
- ترموستات
- منبع ذخیره روغن
- پمپ پرکن خط
- تابلو و مدار فرمان
- تجهیزات کنترلی
- شیرآلات و اتصالات

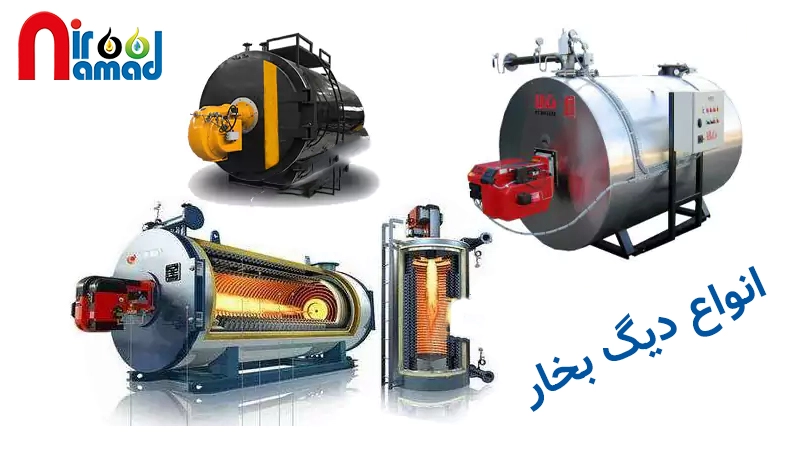

انواع بویلر روغن داغ
بویلرهای روغن داغ بسته به ساختار حرارتی و نوع گردش روغن، در مدل های مختلفی طراحی می شوند تا نیاز صنایع مختلف را پوشش دهند. هر نوع بویلر، راندمان، سطح ایمنی و توان حرارتی متفاوتی ارائه می دهد و انتخاب آن کاملا وابسته به شرایط پروژه است. مهم ترین انواع بویلر روغن داغ شامل موارد زیر است:
- بویلر کویل دار افقی (Horizontal Coil Type): پرکاربردترین نوع با دسترسی آسان برای سرویس و توزیع حرارت یکنواخت
- بویلر کویل دار عمودی (Vertical Coil Type): مناسب فضاهای محدود با طراحی کامپکت و اشغال فضای کمتر
- بویلر سه پاس حرارتی (3-Pass): راندمان بالاتر و کاهش مصرف سوخت به دلیل عبور چندمرحله ای گازهای داغ
- بویلر یک پاس یا تک مسیره (Single Pass): ساختار ساده تر و هزینه اولیه کمتر، مناسب ظرفیت های پایین تر
- بویلر با گردش اجباری روغن (Forced Circulation): تجهیز به پمپ سیرکولاسیون قوی برای جلوگیری از داغی موضعی و افزایش طول عمر سیستم
- بویلر با گردش طبیعی روغن (Natural Circulation): بدون استفاده از پمپ، مناسب پروژه های خاص اما با محدودیت ظرفیت و کارایی پایین تر
مزایای بویلر روغن داغ
بویلر روغن داغ نسبت به دیگر دیگ های موجود در صنعت مزایای بسیاری دارند که شامل موارد زیر می شود:
- انتقال حرارت در دمای بیش از 350 درجه سانتی گراد
- با افزایش دما فشار زیاد نمی شود.
- باعث ایجاد رسوب و ترک در محل نصب نمی شود.
- ایمنی بیشتری نسبت به دیگ های بخار آب دارد.
- امکان تنظیم درجه حرارت وجود دارد.
- بویلر روغن داغ دچار مشکل کلسیفیکاسیون نمی شود.
- در زمستان یا تغییر شرایط آب و هوایی دچار یخ زدگی و ترک خوردگی نمی شود.
- نیاز به تهویه برای روغن نیست.
- امکان استفاده از چند نوع سوخت برای مشعل
- کم شدن هزینه پمپاژ
- استفاده کردن از فولاد های نسوز در جداکننده های مسیر های حرارتی داخل کوئل ها
- نگهداری و بهره برداری آسان
معایب دیگ روغن داغ
دیگ روغن داغ با وجود مزایایی مانند دستیابی به دماهای بالا بدون نیاز به فشار زیاد، محدودیت ها و چالش هایی نیز دارد که در طراحی، بهره برداری و نگهداری باید به آن ها توجه شود. این معایب عمدتا به ماهیت روغن حرارتی، حساسیت سیستم به شرایط کاری و نیاز به نگهداری دقیق مربوط می شوند. مهم ترین معایب دیگ روغن داغ عبارت اند از:
- ریسک آتش سوزی: روغن حرارتی در دماهای بالا قابل اشتعال است و در صورت نشتی یا خرابی سیستم می تواند خطر آتش سوزی ایجاد کند.
- هزینه بالای روغن حرارتی: روغن های انتقال حرارت باکیفیت قیمت بالایی دارند و در صورت افت کیفیت یا آلودگی باید تعویض شوند.
- نیاز به نگهداری و پایش مداوم روغن: خواص فیزیکی و شیمیایی روغن در اثر حرارت بالا به مرور تغییر می کند و باید به طور دوره ای آزمایش و کنترل شود.
- احتمال اکسیداسیون و تخریب روغن: در دماهای بالا و در تماس با هوا، روغن ممکن است اکسید شده و لجن یا رسوب ایجاد کند که کارایی سیستم را کاهش می دهد.
- نیاز به سیستم های ایمنی و کنترلی دقیق: برای جلوگیری از افزایش بیش از حد دما یا کاهش جریان روغن، استفاده از تجهیزات کنترلی و حفاظتی الزامی است.
- حساسیت به افت جریان در مدار: در صورت کاهش گردش روغن، احتمال داغ شدن موضعی کویل ها و آسیب به بویلر وجود دارد.
- هزینه تعمیرات و سرویس تخصصی: نگهداری و تعمیر دیگ روغن داغ به دانش فنی و تجهیزات تخصصی نیاز دارد که می تواند هزینه های بهره برداری را افزایش دهد.
بویلر روغن داغ چگونه کار می کند؟
ابتدا مشعل با سوزاندن سوخت فسیلی در محفظه احتراق، گازهای بسیار داغی تولید می کند. این گازهای پرحرارت با عبور از روی سطوح کویل های مارپیچ که حاوی روغن هستند، تبادل حرارت را به صورت غیرمستقیم آغاز می کنند. در همین حین، پمپ سیرکولاسیون روغن را با دبی و فشار مشخص به صورت مداوم در مدار کویل ها به حرکت در می آورد تا از رکود روغن و سوختن آن جلوگیری شود.
با تماس مداوم سیال در حال حرکت با دیواره های داغ کویل، دمای روغن به تدریج افزایش یافته و به نقطه تنظیم مطلوب می رسد. در نهایت، روغن حرارتی داغ از خروجی بویلر خارج شده و به سمت مبدل ها یا تجهیزات مصرف کننده هدایت می شود تا فرآیند حرارت دهی را انجام دهد. پس از انتقال حرارت در مقصد، روغن سرد شده مجددا از طریق خط برگشت به دیگ بازمی گردد تا این چرخه بسته مجددا تکرار شود.
تمیزکاری دیگ روغن داغ چگونه است؟
برای جلوگیری از آسیب رساندن به دیگ روغن داغ به این نکته دقت داشته باشید که تمیز کاری نباید در زمان محدود و به صورت کاملا فشرده انجام گیرد، زیرا باعث آسیب های جبران ناپذیر می شود. همچنین پس از عملیات شستشو، جهت شارژ اولیه دیگ روغن داغ هرگز از پمپ اصلی استفاده نکنید، بلکه از یک شیلنگ تفلون بافت ضد زنگ با یک پمپ کوچک استفاده نمایید. مراحل اصولی تمیز کردن آن عبارت اند از:
- اولین روشی که برای شستشوی بویلر روغن داغ پیشنهاد می شود زیرا سیالات می توانند حلال یکدیگر باشند و همدیگر را حل کنند. در این روش باید به این نکته دقت کرد که لوله های دیگ نباید زیاد کثیف باشند.
- روش دوم استفاده از یک تمیز کننده سیستم فرآیند است. از این روش باید زمانی استفاده کرد که سیستم دارای رسوبات کربنی چسبناک سبک و ذرات معلق زیادی باشد.
- در سومین روش با استفاده از توربین، لوله های دیگ تمیز می شود. از جمله مزیت های اصلی این روش از بین بردن تمامی آلاینده ها و اکثر رسوبات است.
نتیجه گیری
بویلر روغن داغ یک سیستم گرمایشی است که در آن از روغن به عنوان سیال انتقال حرارت استفاده می شود. این سیستم ها در صنایع مختلف برای گرمایش فرآیندهای صنعتی و گرمایش ساختمان ها مورد استفاده قرار می گیرند. دیگ روغن داغ توانایی انتقال حرارت به صورت غیر مستقیم در دمای بسیار بالا و فشار کم را دارد.
ساختار کلی بویلر روغن داغ شامل یک پوسته، لوله های مارپیچی و مشعل است که امکان استفاده از آن در محیط های بزرگ و کوچک را فراهم می کند. از مهم ترین مزایای بویلر روغن داغ می توان به عدم خوردگی، عدم یخ زدگی و صرفه جویی در سوخت اشاره کرد. نیرونماد آماده ارائه مشاوره تخصصی به شما در رابطه با طراحی و ساخت برج تقطیر و راه اندازی خطوط بلندینگ روغن، می باشد.
سوالات متداول
چرا در دیگ روغن داغ نباید از آب به جای روغن استفاده کرد؟
استفاده از آب در تجهیزاتی که برای روغن حرارتی طراحی شده اند، خطرناک است. آب در دماهای بالا دچار تغییر فاز شده و به بخار تبدیل می شود که باعث افزایش شدید فشار در سیستم (بسیار فراتر از تحمل کویل ها) و خطر انفجار می گردد. همچنین، برخلاف روغن، آب در دماهای بالا باعث خوردگی، زنگ زدگی و رسوب گذاری شدید در لوله های مارپیچ میشود، در حالی که روغن حرارتی به صورت پایدار در فشار اتمسفر تا دمای بالای ۳۰۰ درجه سانتی گراد بدون تغییر فاز به انتقال حرارت ادامه می دهد.
آیا می توان از سوخت های مختلف (گاز، گازوئیل، مازوت) به صورت همزمان در مشعل بویلر استفاده کرد؟
طراحی مشعل بویلر بر اساس نوع سوخت تعیین می شود؛ مشعل های دوگانه سوز (Dual Fuel) یا سهگانه سوز این قابلیت را دارند که با تعویض تنظیمات یا قطعات سر مشعل، از سوخت های مختلف استفاده کنند. اما توجه داشته باشید که تغییر نوع سوخت مستلزم تنظیم مجدد نسبت سوخت به هوا (Ratio) برای دستیابی به راندمان احتراق بهینه است. استفاده از سوخت های سنگین تر مثل مازوت، نیاز به سیستم پیش گرم کن سوخت دارد تا ویسکوزیته آن برای پاشش صحیح کاهش یابد، در غیر این صورت منجر به دوده گرفتن کویل ها و افت راندمان حرارتی خواهد شد.
