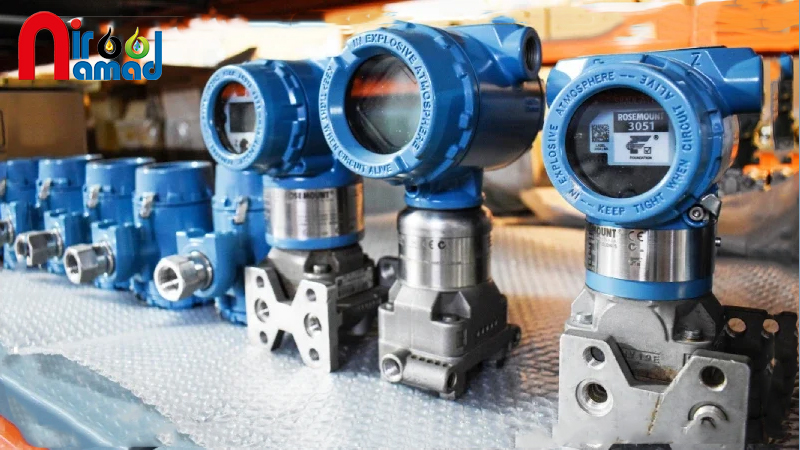

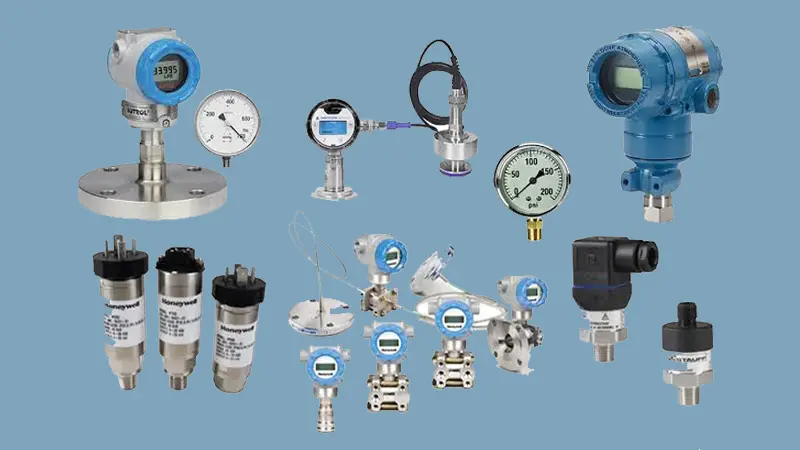

ابزار دقیق پتروشیمی مجموعه ای از تجهیزات اندازه گیری، کنترل و پایش است که برای حفظ پایداری فرآیندهای تولید، افزایش ایمنی و بهینه سازی مصرف انرژی در واحدهای صنعتی استفاده می شود. این تجهیزات اطلاعات دقیقی از متغیرهایی مانند فشار، دما، دبی و سطح سیالات جمع آوری کرده و امکان کنترل لحظه ای فرآیند را فراهم می کنند.
عملکرد صحیح ابزار دقیق، کیفیت محصول نهایی را افزایش داده و احتمال توقف تولید را کاهش می دهد. این سیستم ها در واحدهای فرآیندی، خطوط انتقال، مخازن ذخیره و انواع برج تقطیر نقش کلیدی دارند و بدون آن ها کنترل دقیق واکنش های شیمیایی، جداسازی مواد و حفظ شرایط عملیاتی امکان پذیر نخواهد بود.
اجزای اصلی سیستم ابزار دقیق پتروشیمی
سیستم ابزار دقیق از چند بخش اصلی تشکیل شده است که هر کدام وظیفه مشخصی در اندازه گیری، انتقال داده، تصمیم گیری و اجرای فرمان های کنترلی دارند. هماهنگی میان این تجهیزات باعث کنترل پایدار فرآیند و جلوگیری از ایجاد نوسانات عملیاتی می شود. اجزای اصلی این سیستم شامل موارد زیر است:
- سنسورها
- ترانسمیترها
- کنترلرها
- عملگرها

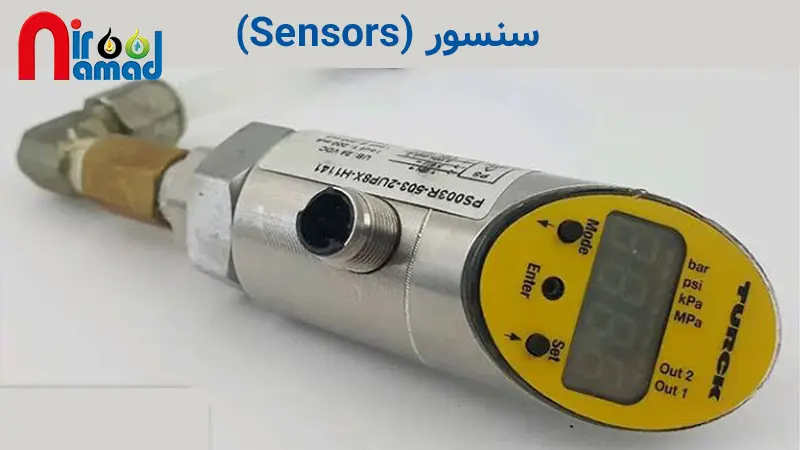

سنسورها (Sensors) در ابزار دقیق پتروشیمی

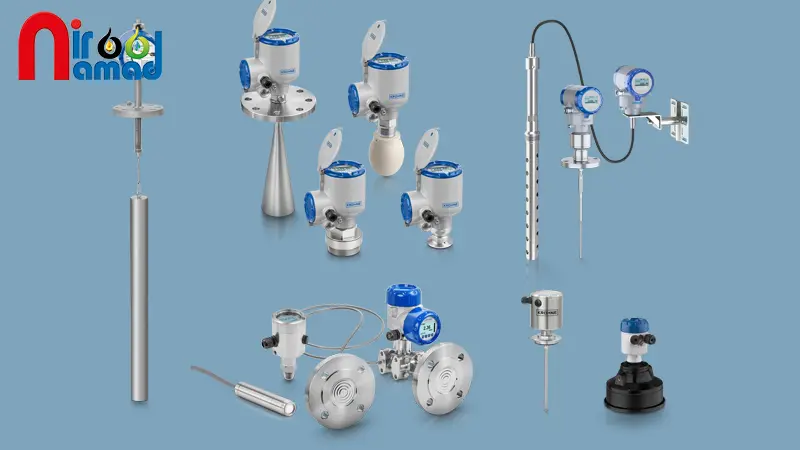

سنسور اولین بخش زنجیره اندازه گیری است و وظیفه دارد پارامترهای فیزیکی یا شیمیایی فرآیند را به سیگنال قابل اندازه گیری تبدیل کند. دقت عملکرد سنسور مستقیما بر کیفیت اطلاعات ارسال شده به سیستم کنترل تاثیر می گذارد. در صنایع پتروشیمی از سنسورهای RTD، ترموکوپل، پیزورزیستیو، خازنی، اولتراسونیک، راداری و مغناطیسی استفاده می شود.
انتخاب سنسور به محدوده دما، فشار، نوع سیال، خورندگی محیط، سرعت پاسخ و استاندارد حفاظتی بستگی دارد. سنسورهای صنعتی باید در برابر لرزش، شوک حرارتی، خوردگی ناشی از اسیدها، بخارات هیدروکربنی و محیط های مستعد انفجار مقاومت کافی داشته باشند. به همین دلیل بسیاری از آن ها با استانداردهای ATEX و IECEx تولید می شوند.
ترانسمیترها (Transmitters)
ترانسمیتر سیگنال دریافت شده از سنسور را به یک سیگنال استاندارد مانند 4-20 میلی آمپر یا پروتکل های دیجیتال HART، Foundation Fieldbus و Profibus تبدیل می کند تا اطلاعات بدون افت کیفیت به اتاق کنترل منتقل شود.
ترانسمیترهای فشار علاوه بر اندازه گیری فشار گیج، فشار مطلق و فشار تفاضلی، برای محاسبه سطح مخازن و دبی سیالات نیز استفاده می شوند. ترانسمیترهای هوشمند امکان کالیبراسیون از راه دور، ثبت خطا، جبران تغییرات دمای محیط و تشخیص خرابی تجهیزات را فراهم می کنند. این قابلیت هزینه تعمیرات و زمان توقف خطوط تولید را کاهش می دهد.
کنترلرها (Controllers)
کنترلر مغز سیستم ابزار دقیق محسوب می شود. این تجهیز داده های دریافتی را با مقدار تنظیم شده مقایسه کرده و در صورت مشاهده انحراف، فرمان اصلاحی صادر می کند. در صنایع پتروشیمی کنترلرهای PID بیشترین کاربرد را دارند زیرا می توانند تغییرات سریع فرآیند را با کمترین نوسان کنترل کنند.
کنترلرها در سیستم های PLC، DCS و SIS قرار می گیرند. PLC برای کنترل تجهیزات مجزا، DCS برای مدیریت کل فرآیند کارخانه و SIS برای حفاظت ایمنی تجهیزات استفاده می شود. در واحدهای حساس، کنترلرها به صورت افزونه (Redundant) نصب می شوند تا در صورت خرابی یک واحد، فرآیند بدون توقف ادامه پیدا کند.
عملگرها در ابزار دقیق پتروشیمی
عملگر، فرمان صادرشده از کنترلر را به حرکت مکانیکی تبدیل می کند. این تجهیز آخرین بخش حلقه کنترل محسوب می شود. عملگرهای پنوماتیکی به دلیل سرعت بالا، ایمنی مناسب و مقاومت در محیط های قابل اشتعال بیشترین کاربرد را در پتروشیمی دارند.
عملگرهای الکتریکی برای شیرهای کنترلی با دقت بالا و عملگرهای هیدرولیکی برای تجهیزات سنگین با گشتاور زیاد استفاده می شوند. انتخاب عملگر باید بر اساس نیروی موردنیاز، زمان پاسخ، کلاس حفاظتی، شرایط محیطی و نوع شیر کنترلی انجام شود.
انواع تجهیزات ابزار دقیق در پتروشیمی
هر فرآیند پتروشیمی به تجهیزات اندازه گیری مختلفی نیاز دارد تا تمامی پارامترهای عملیاتی با دقت کنترل شوند. انواع تجهیزات مهم آن ها شامل موارد زیر است:
- تجهیزات اندازه گیری فشار
- ابزار اندازه گیری دما
- تجهیزات اندازه گیری دبی
- ابزار اندازه گیری سطح
تجهیزات اندازه گیری فشار
اندازه گیری فشار از مهم ترین بخش های کنترل فرآیند است زیرا افزایش یا کاهش فشار می تواند باعث کاهش کیفیت محصول یا آسیب به تجهیزات شود. تجهیزات متداول اندازهگیری فشار عبارتند از:
- گیج فشار بوردون
- ترانسمیتر فشار
- ترانسمیتر فشار تفاضلی
- سوئیچ فشار
- سیل دیافراگمی
- مانیفولدهای ابزار دقیق
ترانسمیتر فشار تفاضلی علاوه بر کنترل اختلاف فشار، برای اندازه گیری سطح مخازن تحت فشار و محاسبه دبی نیز استفاده می شود. در خطوط انتقال سیالات خورنده از سیل های شیمیایی برای جلوگیری از تماس مستقیم سیال با سنسور استفاده می شود.
ابزار اندازه گیری دما
کنترل دما در واحدهای کراکینگ، راکتورها، مبدل های حرارتی و کوره ها اهمیت بسیار بالایی دارد زیرا کوچک ترین تغییر دما می تواند سرعت واکنش های شیمیایی را تغییر دهد. مهم ترین تجهیزات اندازه گیری دما عبارتند از:
- ترموکوپل نوع K، J، N و S
- سنسور RTD مدل Pt100
- ترانسمیتر دما
- ترمومتر بیمتال
- پیرومتر مادون قرمز
ترموکوپل ها برای دماهای بسیار بالا و RTD ها برای اندازه گیری دقیق در محدوده دمای متوسط مناسب هستند. در کوره های صنعتی از غلاف های محافظ سرامیکی یا آلیاژهای مقاوم در برابر حرارت برای افزایش طول عمر سنسورها استفاده می شود.

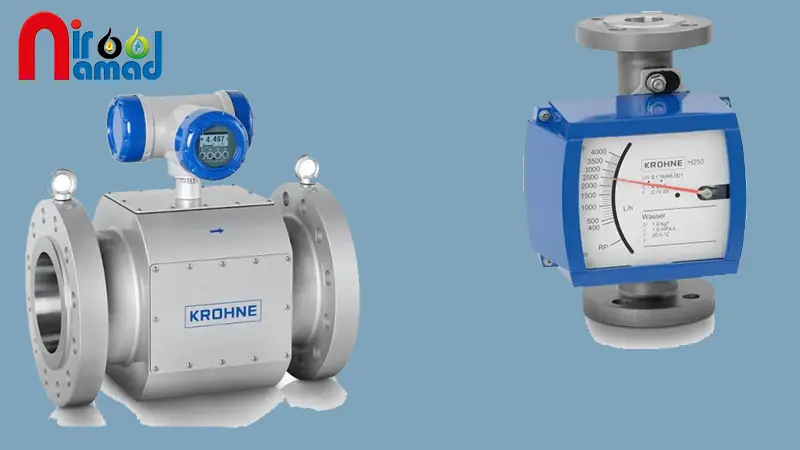

تجهیزات اندازه گیری دبی
اندازه گیری دقیق دبی نقش مهمی در کنترل نسبت مواد اولیه، مصرف انرژی و کیفیت محصول نهایی دارد. رایج ترین فلومترهای مورد استفاده عبارتند از:
- فلومتر اوریفیس
- فلومتر ونتوری
- فلومتر توربینی
- فلومتر الکترومغناطیسی
- فلومتر اولتراسونیک
- فلومتر کوریولیس
- فلومتر ورتکس
فلومتر کوریولیس علاوه بر اندازه گیری دبی جرمی، چگالی و دمای سیال را نیز اندازهگیری می کند و برای سیالات با ارزش بالا بسیار مناسب است. فلومتر الکترومغناطیسی تنها برای مایعات رسانا قابل استفاده بوده و هیچ قطعه متحرکی ندارد؛ به همین دلیل هزینه نگهداری آن پایین است.
ابزار اندازه گیری سطح
اندازه گیری سطح مخازن از سرریز، خشک کار کردن پمپ ها و اختلال در فرآیند جلوگیری می کند. مهم ترین تجهیزات این بخش شامل موارد زیر است:
- لول ترانسمیتر راداری
- لول ترانسمیتر اولتراسونیک
- لول سوئیچ شناوری
- لول سوئیچ دیاپازونی
- گیج شیشه ای سطح
- سیستم اندازه گیری هیدرواستاتیکی
در مخازن حاوی بخارات سنگین یا فشار بالا، لول ترانسمیترهای راداری نسبت به نمونه های اولتراسونیک دقت بیشتری دارند زیرا تحت تاثیر فشار، بخار یا تغییرات دما قرار نمی گیرند. در بسیاری از واحدهای فرآیندی که عملیات انواع برج های جداسازی انجام می شود. اندازه گیری هم زمان فشار، دما، دبی و سطح برای حفظ راندمان جداسازی و جلوگیری از نوسان کیفیت محصولات ضروری است.
کاربرد ابزار دقیق در صنایع پتروشیمی
ابزار دقیق تنها برای اندازه گیری متغیرهای فرآیندی استفاده نمی شود، بلکه هسته اصلی کنترل هوشمند واحدهای پتروشیمی است. اطلاعات جمع آوریشده توسط تجهیزات ابزار دقیق به سیستم های کنترل ارسال می شود تا فرآیند با بیشترین راندمان، کمترین مصرف انرژی و بالاترین سطح ایمنی مدیریت شود. دیگر کاربردهای مهم آن شامل موارد زیر است:
- کنترل دقیق فشار راکتورها و جلوگیری از افزایش فشار بیش از حد مجاز
- پایش مداوم دمای کوره ها، مبدل های حرارتی و راکتورها برای حفظ شرایط بهینه واکنش
- اندازه گیری دبی مواد اولیه و تنظیم نسبت خوراک ورودی به واحدهای فرآیندی
- کنترل سطح مخازن ذخیره برای جلوگیری از سرریز یا خالی شدن مخازن
- تنظیم خودکار موقعیت شیرهای کنترلی براساس فرمان سیستم DCS یا PLC
- تشخیص سریع نشتی در خطوط انتقال از طریق تحلیل تغییرات فشار و دبی
- کنترل عملکرد کمپرسورها، پمپ ها و توربین ها با پایش پارامترهای عملیاتی
- محافظت از تجهیزات حساس توسط سیستم های ایمنی (SIS) در شرایط اضطراری
- ثبت و ذخیره داده های فرآیندی برای تحلیل عملکرد تجهیزات و برنامه ریزی تعمیرات
- کاهش نوسان کیفیت محصول با تثبیت شرایط عملیاتی در تمام مراحل تولید
- کنترل احتراق در کوره های صنعتی برای کاهش مصرف سوخت و آلاینده ها
- مدیریت فرآیندهای Batch و Continuous با استفاده از سیستم های کنترل هوشمند
- پایش آنلاین وضعیت تجهیزات و اجرای تعمیرات پیشگیرانه قبل از وقوع خرابی
- کنترل کیفیت محصولات نهایی از طریق اندازه گیری دقیق متغیرهای فرآیندی
- افزایش قابلیت اطمینان خطوط تولید با استفاده از تجهیزات دارای Redundancy
مزایای استفاده از ابزار دقیق در پتروشیمی
مزایای ابزار دقیق در پتروشیمی شامل افزایش ایمنی، بهبود کنترل فرآیند، پایش دقیق پارامترها و کاهش خطا و هزینه های بهره برداری است. دیگر مزایای استفاده از این سیستم به صورت زیر است:
- افزایش ایمنی کارکنان و تجهیزات
- جلوگیری از توقف ناگهانی خطوط تولید
- کاهش هزینه های تعمیرات اضطراری
- بهینه سازی مصرف انرژی، بخار، برق و سوخت
- کاهش میزان ضایعات مواد اولیه
- بهبود کیفیت و یکنواختی محصولات تولیدی
- امکان کنترل هم زمان صدها تجهیز از اتاق کنترل مرکزی
- افزایش سرعت واکنش به شرایط اضطراری
- فراهم شدن امکان مانیتورینگ و عیب یابی از راه دور
- تسهیل اجرای تعمیرات پیشگیرانه و پیش بینانه
- کاهش ریسک انفجار و آتش سوزی در محیط های مستعد اشتعال
- افزایش راندمان کلی واحدهای پتروشیمی و کاهش هزینه های بهره برداری
تفاوت ابزار دقیق پتروشیمی با سایر صنایع

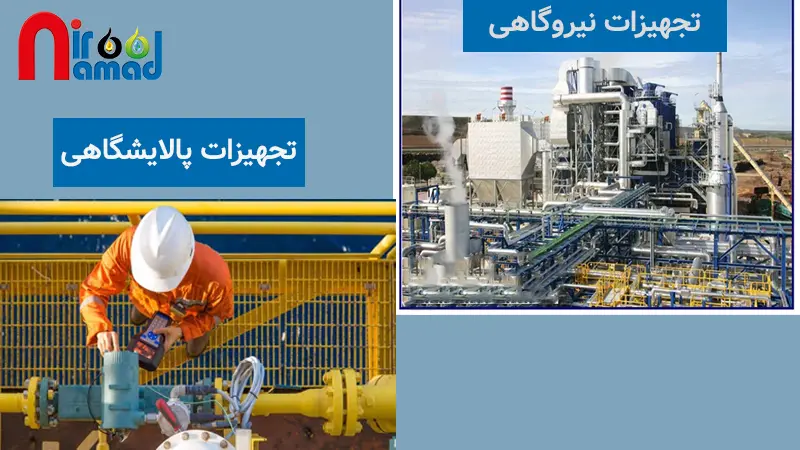

در نگاه اول ممکن است تجهیزات ابزار دقیق در صنایع مختلف مشابه باشند، اما شرایط عملیاتی هر صنعت باعث تفاوت در نوع تجهیزات، استانداردهای طراحی و روش های کنترل می شود. بررسی تفاوت های ابزار دقیق مورد استفاده در نیروگاه ها و پالایشگاه ها از جنبه های مختلف می توان به موارد زیر اشارده کرد:
|
ویژگی |
ابزار دقیق پالایشگاهی | ابزار دقیق نیروگاهی |
|
هدف اصلی |
کنترل فرآیندهای پالایش و تبدیل نفت |
کنترل تولید انرژی و بخار |
| مهم ترین پارامترها | فشار، دبی، دما، سطح و آنالیز ترکیبات |
فشار بخار، دمای بویلر، سطح آب |
|
شرایط کاری |
محیط خورنده، قابل اشتعال و دارای گازهای فرآیندی | دمای بسیار بالا و فشار زیاد |
| تجهیزات پرکاربرد | فلومتر، آنالایزر، ترانسمیتر فشار، لول ترانسمیتر، شیر کنترلی |
ترانسمیتر فشار، سنسور دما، کنترل سطح بویلر |
|
سیستم کنترل |
DCS، PLC و SIS |
PLC و DCS |
| استانداردهای مهم | API، IEC، ISA، ATEX، IECEx |
ASME، IEC |
|
اولویت بهره برداری |
ایمنی فرآیند، کیفیت محصول و تداوم تولید | پایداری تولید برق |
| میزان استفاده از آنالایزرها | بسیار گسترده |
محدود |
|
مقاومت تجهیزات |
در برابر خوردگی، مواد شیمیایی و انفجار |
در برابر بخار و دمای بالا |
نکات مهم در انتخاب تجهیزات ابزار دقیق پتروشیمی
محدوده اندازه گیری تجهیزات ابزار دقیق پتروشیمی باید با شرایط واقعی فرآیند مطابقت داشته باشد و تجهیزات باید دارای استانداردهای ضدانفجار متناسب با Zone عملیاتی باشند. دیگر نکاتی که باید در انتخاب آن دقیت داشته باشید عبارتند از:
- جنس بدنه و قطعات در تماس با سیال باید در برابر خوردگی مقاوم باشند.
- دقت اندازه گیری باید متناسب با حساسیت فرآیند انتخاب شود.
- زمان پاسخ تجهیز باید برای فرآیندهای سریع کافی باشد.
- پروتکل ارتباطی تجهیز باید با سیستم کنترل کارخانه سازگار باشد.
- امکان کالیبراسیون و تنظیم دوره ای تجهیزات بررسی شود.
- قابلیت خودعیب یابی یک مزیت مهم در تجهیزات هوشمند محسوب می شود.
- قابلیت اطمینان و میانگین زمان بین خرابی ها باید ارزیابی شود.
- شرایط دمای محیط، رطوبت، لرزش و احتمال وجود گازهای خورنده در انتخاب تجهیز لحاظ شود.
- هزینه نگهداری و تامین قطعات یدکی پیش از خرید بررسی شود.
- برندهای دارای خدمات پس از فروش و پشتیبانی فنی در اولویت قرار گیرند.
- تجهیزات باید امکان یکپارچه سازی با سیستم های اتوماسیون موجود را داشته باشند.
- استفاده از تجهیزات دارای گواهینامه های بین المللی باعث افزایش ایمنی و کاهش ریسک بهره برداری می شود.
نتیجه گیری
ابزار دقیق پتروشیمی یکی از مهم ترین زیرساخت های بهره برداری ایمن و پایدار در واحدهای صنعتی است و وظیفه اندازه گیری، پایش، کنترل و اجرای فرمان های فرآیندی را بر عهده دارد. سنسورها، ترانسمیترها، کنترلرها و عملگرها، امکان مدیریت دقیق فشار، دما، دبی و سطح را فراهم می کنند. انتخاب صحیح تجهیزات متناسب با شرایط عملیاتی نقش مستقیمی در افزایش ایمنی، کاهش هزینه های تعمیرات و افزایش راندمان خطوط تولید دارد.
