سیستم های پیشرفته تصفیه پساب های پالایشگاهی و پتروشیمی مجموعه ای از فرآیندهای فیزیکی، شیمیایی، بیولوژیکی و غشایی هستند که برای حذف ترکیبات نفتی، مواد آلی مقاوم، فلزات سنگین، هیدروکربن ها و آلاینده های پیچیده از جریان پساب استفاده می شوند. این سیستم ها امکان بازچرخانی آب، کاهش اثرات زیست محیطی و تطبیق با استانداردهای سخت گیرانه تخلیه پساب را فراهم می کنند.
همچنین، در کنار طراحی و ساخت برج تقطیر و سایر تجهیزات کلیدی صنایع نفت، گاز و پتروشیمی، به کارگیری سامانه های پیشرفته تصفیه پساب نقش مهمی در افزایش بهره وری و دستیابی به الزامات زیست محیطی دارد. در پالایشگاه ها و مجتمع های پتروشیمی، به دلیل وجود ترکیباتی مانند فنول ها، سولفیدها، آمونیاک، روغن های امولسیون شده و COD بالا، استفاده از فناوری های پیشرفته مانند اکسیداسیون پیشرفته، اسمز معکوس، بیوراکتورهای غشایی و کربن فعال ضروری است.

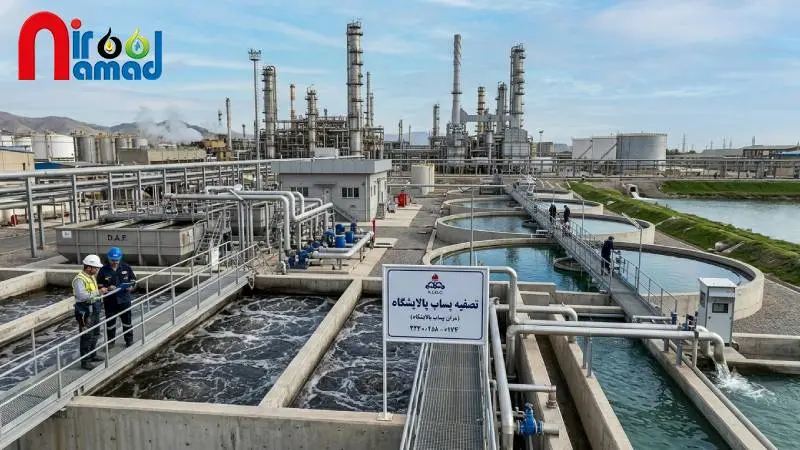

پساب پالایشگاه چیست و چرا تصفیه آن اهمیت دارد؟
پساب پالایشگاه به آبی گفته می شود که در فرآیندهایی مانند تقطیر نفت خام، شستشوی تجهیزات، خنک کاری، واحدهای فرآیندی و عملیات تولیدی ایجاد می شود. این پساب دارای ترکیبات پیچیده ای مانند روغن آزاد، روغن محلول، هیدروکربن های آروماتیک چندحلقه ای (PAHs)، فنول، سولفید، ترکیبات نیتروژنی، مواد معلق و فلزات سنگین است. بخشی از این پساب نیز در اثر شستشو و بهره برداری از تجهیزاتی مانند وسل پالایشگاه و مخازن فرآیندی تولید می شود.
ویژگی اصلی پساب پالایشگاهی، تغییرپذیری زیاد کیفیت آن است. میزان آلاینده ها بسته به نوع نفت خام، فرآیند تولید و شرایط عملیاتی پالایشگاه تغییر می کند. به همین دلیل، یک روش تصفیه ساده نمی تواند تمام آلاینده ها را حذف کند و از سیستم های چندمرحله ای استفاده می شود. اهمیت تصفیه این پساب به چند دلیل اصلی است:
- جلوگیری از ورود ترکیبات سمی به منابع آب سطحی و زیرزمینی
- کاهش بار آلودگی زیست محیطی پالایشگاه
- امکان استفاده مجدد از آب در بخش هایی مانند برج های خنک کننده و سیستم های صنعتی
- کاهش هزینه مصرف آب خام
- رعایت استانداردهای زیست محیطی مربوط به تخلیه پساب صنعتی
در بسیاری از پالایشگاه های مدرن، هدف فقط حذف آلاینده ها نیست، بلکه تبدیل پساب به یک منبع قابل استفاده مجدد است.

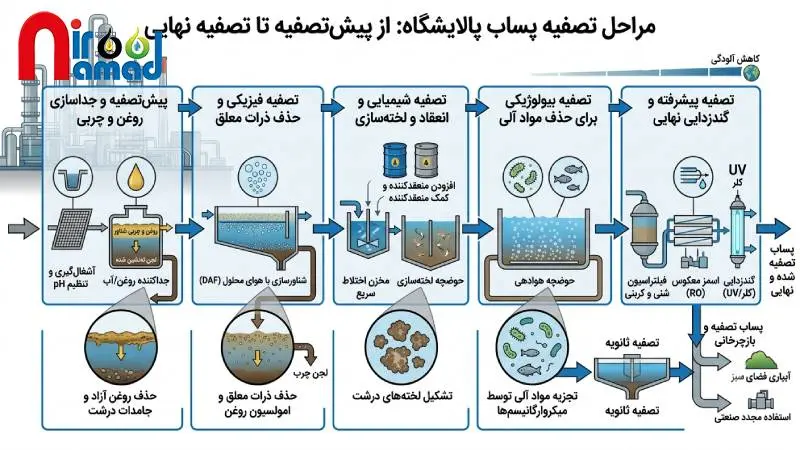

مراحل تصفیه پساب پالایشگاه از پیش تصفیه تا تصفیه نهایی
تصفیه پساب پالایشگاهی در چند مرحله انجام می شود تا هر گروه از آلاینده ها با فناوری مناسب حذف شوند. ترکیب این مراحل باعث افزایش راندمان تصفیه و کاهش هزینه های عملیاتی می شود. مراحل تصفیه پساب پالایشگاهی شامل موارد زیر است:
- پیش تصفیه و جداسازی روغن و چربی
- تصفیه فیزیکی و حذف ذرات معلق
- تصفیه شیمیایی و انعقاد و لخته سازی
- تصفیه بیولوژیکی برای حذف مواد آلی
- تصفیه پیشرفته و گندزدایی نهایی
پیش تصفیه و جداسازی روغن و چربی
اولین مرحله در تصفیه پساب پالایشگاه، حذف آلاینده های درشت و روغن های آزاد است. وجود مقدار زیاد روغن در مراحل بعدی باعث کاهش عملکرد تجهیزات بیولوژیکی و گرفتگی فیلترها می شود. این آلاینده ها از واحدهای فرآیندی و انواع برج های جداسازی وارد جریان پساب می شوند.
در جداکننده های API، اختلاف چگالی بین آب و روغن باعث حرکت قطرات روغن به سطح مخزن و جمع آوری آن ها می شود. برای حذف روغن های ریزتر که به صورت امولسیون وجود دارند، از فرآیندهای شیمیایی مانند انعقاد و لخته سازی کمک گرفته می شود. در این مرحله از تجهیزات زیر استفاده می شود:
- API Separator
- صفحات جداکننده روغن (CPI)
- مخازن ته نشینی اولیه
- تجهیزات شناورسازی با هوای محلول (DAF)

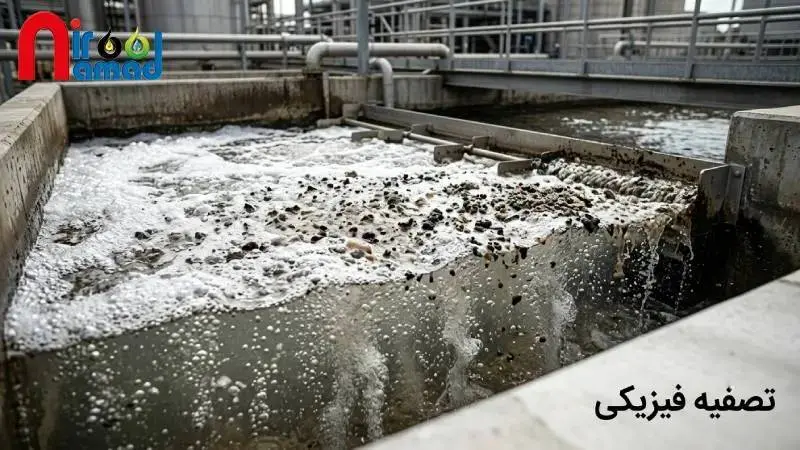

تصفیه فیزیکی و حذف ذرات معلق
پس از حذف روغن آزاد، مرحله تصفیه فیزیکی برای کاهش مواد جامد معلق (TSS) انجام می شود. ذرات جامد می توانند شامل ذرات فلزی، رسوبات، مواد آلی جامد و ذرات حاصل از خوردگی تجهیزات باشند. کنترل TSS قبل از ورود پساب به مراحل پیشرفته اهمیت زیادی دارد، زیرا ذرات معلق می توانند باعث گرفتگی ممبران های غشایی و کاهش عمر تجهیزات شوند. مهم ترین فرآیندهای این مرحله عبارتند از:
- آشغال گیری برای حذف ذرات بزرگ
- ته نشینی ثقلی برای جداسازی ذرات سنگین
- فیلتراسیون شنی برای حذف ذرات ریزتر
تصفیه شیمیایی و انعقاد و لخته سازی
در بسیاری از پساب های پالایشگاهی، بخشی از آلاینده ها به شکل ذرات کلوئیدی یا ترکیبات پایدار وجود دارند که با روش های فیزیکی حذف نمی شوند. این مواد باعث خنثی شدن بار الکتریکی ذرات و تشکیل لخته های بزرگ تر می شوند. سپس این لخته ها در واحدهای ته نشینی یا شناورسازی جدا می شوند.
این مرحله نقش مهمی در کاهش COD، حذف رنگ، کاهش روغن های امولسیون شده و آماده سازی پساب برای تصفیه بیولوژیکی دارد. در فرآیند انعقاد و لخته سازی، مواد شیمیایی به پساب اضافه می شوند که شامل موارد زیر است:
- کلرید فریک
- سولفات آلومینیوم
- پلیمرهای کمک منعقدکننده
تصفیه بیولوژیکی برای حذف مواد آلی
در فرآیند هوازی، با تزریق اکسیژن، باکتری ها ترکیبات آلی را به دی اکسیدکربن، آب و توده زیستی تبدیل می کنند. در فرآیند بی هوازی، میکروارگانیسم ها بدون حضور اکسیژن مواد آلی را تجزیه کرده و علاوه بر کاهش COD، گاز متان تولید می کنند که قابلیت استفاده انرژی دارد.
برای پساب های پالایشگاهی با بار آلودگی بالا، ترکیب روش های هوازی و بی هوازی عملکرد بهتری ایجاد می کند. در این مرحله، میکروارگانیسم ها مواد آلی موجود در پساب را تجزیه می کنند. هدف اصلی کاهش BOD و COD است. سیستم های رایج شامل موارد زیر است:
- لجن فعال (Activated Sludge)
- MBBR
- SBR
- راکتورهای بی هوازی

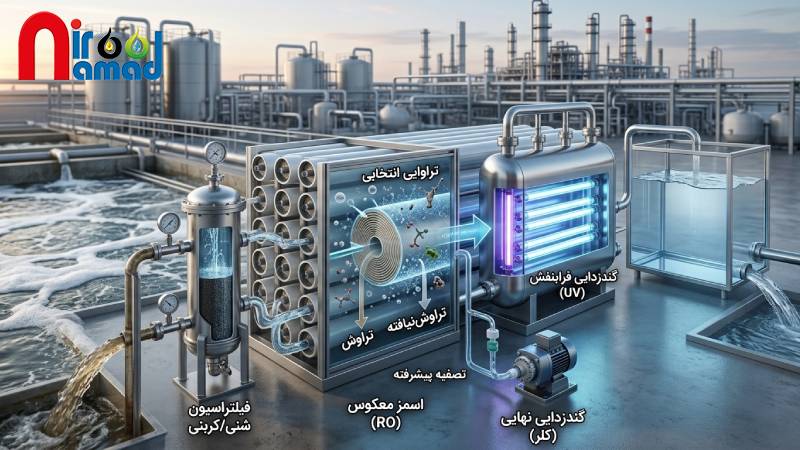

تصفیه پیشرفته و گندزدایی نهایی
در مرحله نهایی، ترکیبات مقاوم باقی مانده مانند مواد آلی پیچیده، رنگ، ترکیبات دارویی، هیدروکربن های باقی مانده و یون های محلول حذف می شوند. این مرحله زمانی اهمیت بیشتری دارد که هدف، استفاده مجدد از آب در فرآیندهای صنعتی باشد. فناوری های مورد استفاده عبارتند از:
- اسمز معکوس (RO)
- نانوفیلتراسیون (NF)
- اولترافیلتراسیون (UF)
- اکسیداسیون پیشرفته (AOP)
- گندزدایی با UV یا ازن
بهترین روش های تصفیه پساب پالایشگاه
انتخاب روش تصفیه به نوع آلاینده، کیفیت خروجی موردنیاز و هدف استفاده مجدد از آب بستگی دارد. بهترین روش های پساب پالایشگاه عبارتند از:
|
روش تصفیه |
کاربرد تخصصی در پالایشگاه |
نحوه عملکرد |
|
اکسیداسیون پیشرفته (AOP) |
حذف فنول، ترکیبات آروماتیک، مواد آلی مقاوم و کاهش COD غیرقابل تجزیه بیولوژیکی | تولید رادیکال های هیدروکسیل بسیار فعال برای شکستن مولکول های مقاوم |
| جذب با کربن فعال | حذف هیدروکربن ها، رنگ، بو و مواد آلی باقی مانده پس از تصفیه اصلی |
جذب سطحی ترکیبات آلی روی ساختار متخلخل کربن |
|
فیلتراسیون غشایی UF |
پیش تصفیه برای RO و حذف مواد معلق بسیار ریز | جداسازی ذرات، کلوئیدها و میکروارگانیسم ها با ممبران نیمه تراوا |
| فیلتراسیون غشایی NF و RO | تولید آب با کیفیت بالا برای استفاده مجدد صنعتی و حذف نمک ها و فلزات سنگین |
جداسازی یون ها و مولکول های محلول با فشار بالا |
|
راکتورهای بیولوژیکی هوازی و بی هوازی |
کاهش BOD و COD و تصفیه حجم بالای پساب صنعتی | تجزیه مواد آلی توسط میکروارگانیسم ها |
| شناورسازی با هوای محلول (DAF) | حذف روغن های امولسیون شده، چربی ها و ذرات سبک |
اتصال حباب های ریز هوا به ذرات روغن و انتقال آن ها به سطح |

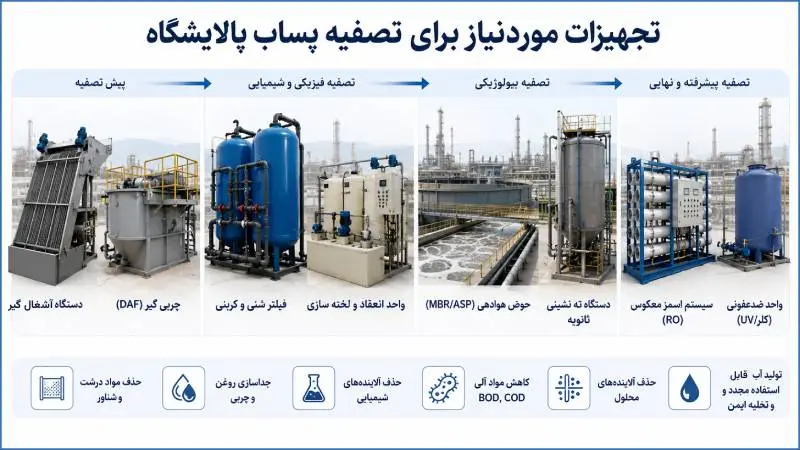

تجهیزات موردنیاز برای تصفیه پساب پالایشگاه
تجهیزات مورد استفاده در سیستم های تصفیه پساب پالایشگاهی شامل بخش های مختلف مکانیکی، شیمیایی و بیولوژیکی است:
- جداکننده های API و CPI برای حذف روغن آزاد
- سیستم های DAF برای حذف روغن های امولسیون شده
- پمپ های انتقال و دوزینگ پمپ های مواد شیمیایی
- مخازن انعقاد و لخته سازی
- واحدهای ته نشینی اولیه و ثانویه
- بلوئرهای هوادهی برای راکتورهای هوازی
- تجهیزات MBBR و مدیاهای بیولوژیکی
- فیلترهای شنی و کارتریجی
- سیستم های UF، NF و RO
- واحدهای تزریق ازن، UV یا کلر برای گندزدایی
- تجهیزات پایش آنلاین مانند سنسورهای COD، pH، TSS و هدایت الکتریکی
مهم ترین چالش های تصفیه پساب پالایشگاه
تصفیه پساب پالایشگاهی به دلیل تنوع آلاینده ها و شرایط متغیر عملیاتی با چالش های متعددی همراه است که عبارتند از:
- تغییر ناگهانی مقدار COD و ترکیبات شیمیایی ورودی
- وجود روغن های امولسیون شده که حذف آن ها دشوار است
- حضور ترکیبات سمی مانند فنول و سولفید که فعالیت میکروارگانیسم ها را کاهش می دهند
- گرفتگی ممبران ها در سیستم های غشایی
- نیاز به کنترل دقیق فرآیندهای بیولوژیکی
- تولید لجن شیمیایی و نیاز به مدیریت صحیح آن
- هزینه بالای مصرف انرژی در سیستم های RO و هوادهی
- نیاز به اپراتور متخصص برای کنترل عملکرد تجهیزات
مزایای تصفیه و بازچرخانی پساب پالایشگاه
بازچرخانی پساب تصفیه شده یکی از مهم ترین راهکارهای مدیریت منابع آب در صنایع نفت و پتروشیمی است. مهم ترین مزایا شامل موارد زیر است:
- کاهش مصرف آب تازه در فرآیندهای صنعتی
- کاهش هزینه تامین آب
- کاهش حجم پساب خروجی
- افزایش پایداری زیست محیطی مجموعه صنعتی
- امکان استفاده مجدد آب در برج های خنک کننده، شستشوی تجهیزات و فرآیندهای کم حساسیت
- کاهش ریسک جریمه های زیست محیطی
- افزایش بهره وری منابع در پالایشگاه
با طراحی صحیح سیستم تصفیه، بخش زیادی از آب مصرف شده می تواند دوباره وارد چرخه تولید شود.
نتیجه گیری
سیستم های پیشرفته تصفیه پساب های پالایشگاهی و پتروشیمی برای حذف آلاینده های پیچیده ای مانند روغن، هیدروکربن، فنول، فلزات سنگین و مواد آلی مقاوم طراحی شده اند. ترکیب و میزان این آلاینده ها تا حد زیادی به نوع خوراک پالایشگاه و فرآیندهای عملیاتی آن بستگی دارد. فرآیند تصفیه از جداسازی روغن و مواد معلق آغاز شده و با تصفیه شیمیایی، بیولوژیکی و فناوری های پیشرفته مانند RO، AOP و کربن فعال تکمیل می شود.
انتخاب صحیح فناوری، تجهیزات مناسب و کنترل دقیق فرآیند باعث کاهش آلودگی، افزایش امکان بازچرخانی آب و کاهش هزینه های عملیاتی پالایشگاه خواهد شد. برای طراحی و اجرای سیستم های تخصصی تصفیه پساب صنعتی و پالایشگاهی، نیرونماد با بهره گیری از دانش فنی و راهکارهای مهندسی، آماده ارائه راهکارهای متناسب با نیاز صنایع مختلف است.
