اواپراتور صنعتی و نقش آن در فرآیند تغلیظ مواد شیمیایی

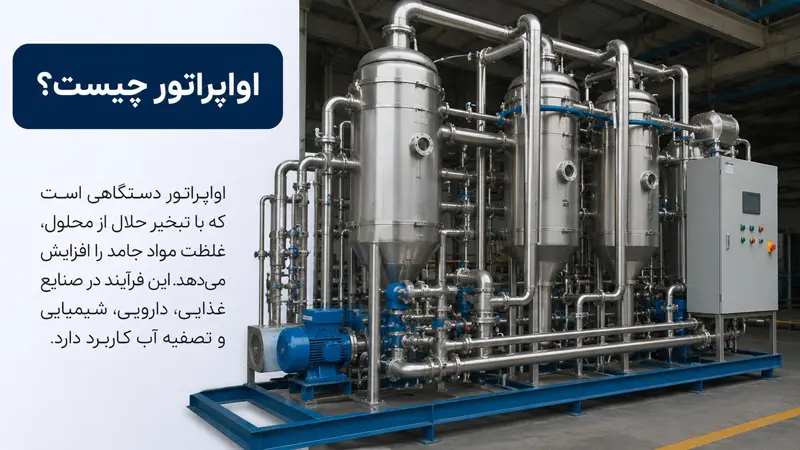

اواپراتور صنعتی تجهیزی برای حذف بخشی از حلال، معمولا آب، از یک محلول با استفاده از انرژی حرارتی است. در صنایع پتروشیمی و شیمیایی، این عملیات برای افزایش غلظت محصول، کاهش حجم جریان، بازیابی آب یا آماده سازی محلول برای مراحل بعدی انجام می شود. مبنای طراحی، ایجاد اختلاف دمای کافی بین سیال گرم کننده و محلول است.
حرارت از سطح انتقال حرارت عبور کرده و بخشی از حلال را به بخار تبدیل می کند. بخار تولیدشده سپس در جداکننده از جریان مایع جدا می شود. در فرآیندهای تحت خلا، کاهش فشار باعث پایین آمدن دمای اشباع می شود و امکان تغلیظ در دمای پایین تر را فراهم می کند. این روش برای موادی که در دمای بالا دچار تجزیه، تغییر رنگ یا واکنش جانبی می شوند اهمیت بیشتری دارد.
انواع اواپراتور صنعتی در سیستم های تغلیظ
پیکربندی های مهم اواپراتور در کاربردهای صنعتی عبارتند از:
- اواپراتورهای فیلم ریزان
- اواپراتورهای گردش اجباری
- اواپراتورهای صفحه ای
- اواپراتورهای فیلم تراشیده شده

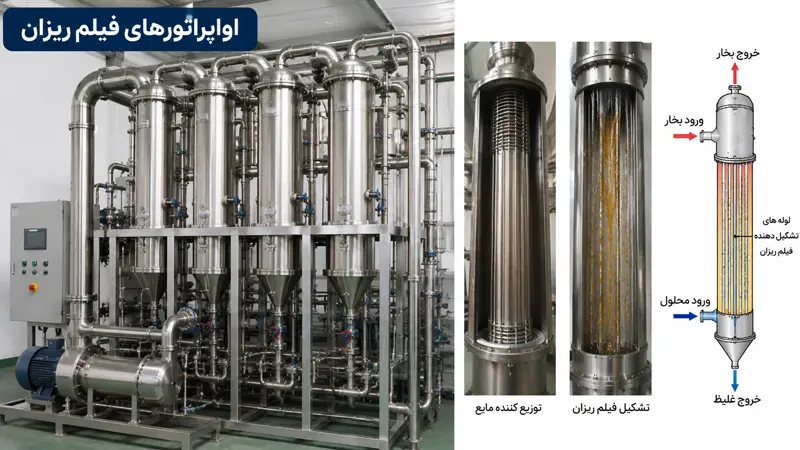

اواپراتورهای فیلم ریزان
در این مدل، خوراک از بخش بالایی لوله های انتقال حرارت توزیع شده و به شکل یک لایه نازک روی دیواره داخلی لوله به سمت پایین حرکت می کند. سطح بالای تماس و ضخامت کم فیلم، انتقال حرارت را افزایش و زمان ماند را کاهش می دهد.
این مدل برای محلول های کم تا متوسط ویسکوز و سیالاتی که رسوب گذاری شدید ندارند مناسب تر است. در مقایسه با گردش اجباری، مصرف انرژی پمپاژ پایین تری دارد، اما در غلظت های بسیار بالا و سیالات بسیار چسبناک، کنترل توزیع فیلم دشوارتر می شود.
اواپراتورهای گردش اجباری
در این سیستم، پمپ، محلول را با سرعت بالا از مبدل حرارتی عبور می دهد و محلول در فشار بالاتر از فشار جوش وارد ناحیه جداکننده می شود؛ افت فشار در جداکننده باعث Flash شدن بخشی از مایع می شود. بنابراین جوشش اصلی روی سطح انتقال حرارت اتفاق نمی افتد و احتمال تشکیل رسوب کاهش پیدا می کند.
این مدل برای محلول های با ویسکوزیته بالا، غلظت زیاد، جامدات معلق و سیالات مستعد Fouling مناسب است. در مقایسه با فیلم ریزان، توان پمپاژ بیشتری نیاز دارد، اما کنترل سرعت جریان و جلوگیری از رسوب در آن بهتر است.
اواپراتورهای صفحه ای
اواپراتور صفحه ای از صفحات فلزی با کانال های باریک و سطح انتقال حرارت بالا استفاده می کند. هندسه کانال ها باعث ایجاد آشفتگی بیشتر و کاهش حجم نگهداری سیال می شود. این مدل برای فرآیندهایی که فضای نصب محدود، اختلاف دمای کم یا نیاز به زمان ماند کوتاه دارند جذاب است.
در مقایسه با تجهیزات پوسته و لوله، طراحی صفحه ای می تواند سطح انتقال حرارت بالاتری را در حجم فشرده ایجاد کند؛ بااین حال برای خوراک های بسیار خورنده یا حاوی ذرات درشت، انتخاب جنس صفحه و هندسه کانال اهمیت حیاتی دارد.

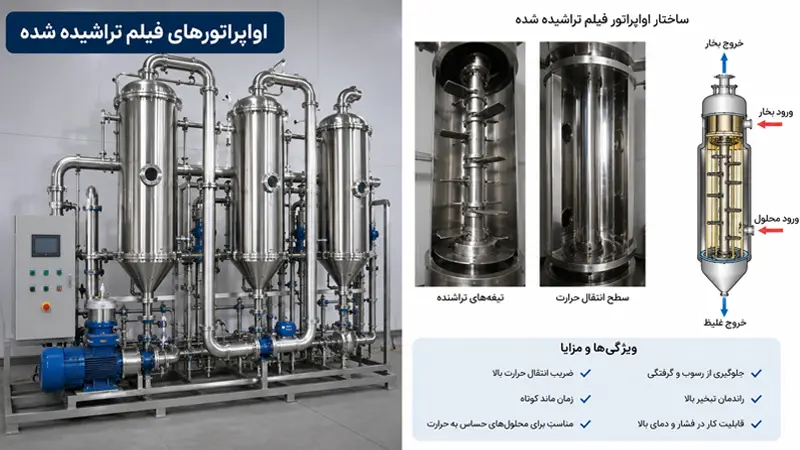

اواپراتورهای فیلم تراشیده شده
در این اواپراتور، تیغه یا روتور متحرک، لایه ای نازک از محصول را روی سطح گرم ایجاد می کند و به صورت مکانیکی آن را پیوسته جابه جا می سازد. این مکانیزم برای سیالات بسیار ویسکوز و موادی که در حالت سکون سریعا روی سطح رسوب میکنند کاربرد دارد. کاربرد اواپراتور صنعتی در سیستم های تغلیظ مواد شیمیایی شامل موارد زیر است:
- تغلیظ محلول های نمکی: حذف آب برای افزایش غلظت و آماده سازی محلول جهت کریستالیزاسیون
- تغلیظ پساب شیمیایی: کاهش حجم پساب و افزایش غلظت مواد محلول پیش از تصفیه یا کریستالیزاسیون
- تغلیظ محلول های حاوی جامدات: استفاده از گردش اجباری زمانی که افزایش غلظت باعث افزایش ویسکوزیته و رسوب گذاری می شود.
- بازیابی حلال: جداسازی حلال فرار از مواد غیرفرار در فرآیندهای شیمیایی، مشروط به سازگاری نقطه جوش و شرایط عملیاتی
مزایای فنی و اقتصادی تغلیظ مواد شیمیایی با اواپراتور
مهم ترین مزیت فنی اواپراتور، امکان افزایش غلظت بدون اضافه کردن عملیات مکانیکی پیچیده به جریان فرآیند است. با طراحی صحیح، می توان مقدار زیادی از حلال را در یک سیستم پیوسته حذف کرد. استفاده از چند اثر باعث می شود بخار تولیدشده در یک مرحله به عنوان منبع حرارتی مرحله بعد مورد استفاده قرار گیرد و نسبت مصرف بخار به ظرفیت تبخیر کاهش یابد.
در سیستم های مجهز به MVR، بخار ثانویه فشرده و دوباره به عنوان سیال گرم کننده استفاده می شود؛ در نتیجه مصرف بخار تازه می تواند به شدت کاهش یابد، هرچند سرمایه گذاری و مصرف برق کمپرسور افزایش پیدا می کند. از نظر اقتصادی، کاهش حجم جریان خروجی، کاهش هزینه حمل و دفع، بازیابی آب و کاهش مصرف انرژی از مهم ترین عوامل موثر بر هزینه مالکیت سیستم هستند.

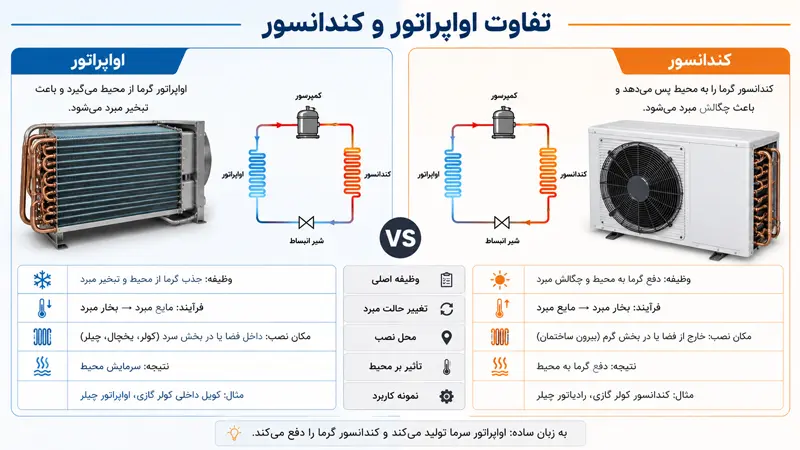

تفاوت اواپراتور و کنداستور
اواپراتور و کندانسور هر دو تجهیزات انتقال حرارت هستند، اما هدف حرارتی آنها کاملا متفاوت است. اواپراتور با دریافت انرژی، بخشی از مایع را به بخار تبدیل می کند؛ درحالی که کندانسور با خارج کردن حرارت از بخار، آن را به مایع تبدیل می کند.
در یک سیستم تغلیظ صنعتی، بخار تولیدشده توسط اواپراتور ممکن است در ادامه وارد کندانسور شود. کندانسور در این مرحله باید گرمای نهان تبخیر را دفع کند تا بخار به کندانس تبدیل شود. در فرآیندهای خلا، عملکرد کندانسور روی فشار سیستم و در نتیجه روی دمای جوش اواپراتور اثر مستقیم دارد.
مزایا و معایب اواپراتور در صنعت
|
مورد |
معایب |
مزایا |
|
تغلیظ حرارتی |
نیازمند انرژی حرارتی قابل توجه | افزایش غلظت بدون افزودن ماده شیمیایی |
| سیستم چنداثره | طراحی و کنترل پیچیده تر |
کاهش مصرف بخار با استفاده مجدد از بخار ثانویه |
|
خلا |
نیاز به تجهیزات خلا و کنترل نشتی | کاهش دمای جوش و مناسب برای مواد حساس |
| فیلم ریزان | حساسیت بیشتر به توزیع نامناسب خوراک و افزایش ویسکوزیته |
انتقال حرارت مناسب و زمان ماند کوتاه |
|
گردش اجباری |
مصرف برق بیشتر به دلیل پمپ سیرکولاسیون | مناسب برای سیالات غلیظ و مستعد رسوب |
| صفحه ای | حساسیت کانال های باریک به ذرات و انتخاب متریال |
فشردگی بالا و انتقال حرارت موثر |
|
فیلم تراشیده |
ساختار مکانیکی پیچیده و هزینه نگهداری بالاتر | مناسب برای سیالات بسیار ویسکوز و تشکیل دهنده رسوب |
| MVR | سرمایه گذاری و مصرف برق کمپرسور |
کاهش شدید مصرف بخار تازه |
معیارها و فاکتورهای کلیدی در انتخاب و طراحی اواپراتور صنعتی
برای انتخاب اواپراتور صنعتی در پتروشیمی و صنایع شیمیایی، ابتدا باید موازنه جرم انجام شود. دبی خوراک، درصد جامدات یا ماده غیرفرار، غلظت هدف و مقدار تبخیر موردنیاز باید مشخص باشند. بدون این اطلاعات، ظرفیت نامی اواپراتور معیار قابل اعتمادی برای انتخاب نیست. ویسکوزیته در دمای فرآیند یکی از تعیین کننده ترین پارامترها است.
محلولی که در خوراک ویسکوزیته پایینی دارد ممکن است در غلظت نهایی چندین برابر چسبناک تر شود؛ بنابراین طراحی باید بر اساس شرایط انتهایی فرآیند انجام شود، نه فقط مشخصات خوراک باشد. دمای جوش و فشار عملیاتی پارامتر بعدی هستند. استفاده از خلا، دمای جوش را کاهش می دهد؛ اما طراحی هم زمان باید افت فشار خطوط بخار، عملکرد جداکننده، ظرفیت سیستم خلا و نقطه جوش محلول را در نظر بگیرد.
نتیجه گیری
انتخاب اواپراتور صنعتی برای پتروشیمی و صنایع شیمیایی باید از موازنه جرم و مشخصات واقعی خوراک شروع شود و سپس ویسکوزیته، غلظت نهایی، دمای جوش، فشار، حساسیت حرارتی، رسوب گذاری، خورندگی و بار حرارتی بررسی شوند. فیلم ریزان برای سیالات کم ویسکوز و کم رسوب مناسب است، اواپراتور صفحه ای برای طراحی فشرده و انتقال حرارت بالا کاربردی است و فیلم تراشیده برای سیالات بسیار ویسکوز انتخاب تخصصی تری محسوب می شود.
انتخاب صحیح باید هم زمان ظرفیت، انتقال حرارت، مصرف انرژی، رسوب، متریال، کنترل فرآیند و هزینه چرخه عمر را پوشش دهد. برای انتخاب و طراحی دقیق اواپراتور متناسب با شرایط فرآیندی، می توانید مشخصات خوراک و نیاز عملیاتی خود را با متخصصان نیرونماد بررسی کنید تا فناوری و پیکربندی مناسب بر اساس داده های واقعی فرآیند انتخاب شود.
