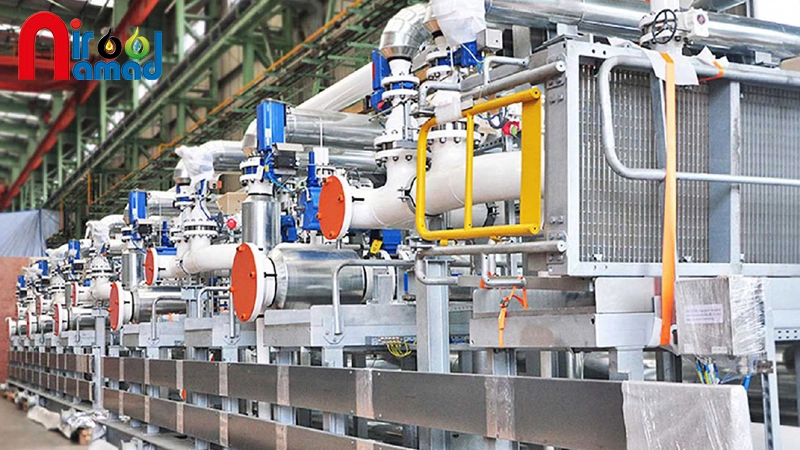

پالایشگاه های نفت و گاز مجموعه ای از تجهیزات صنعتی پیچیده هستند که برای جداسازی، تصفیه، تبدیل و آماده سازی فرآورده های نفتی و گازی مورد استفاده قرار می گیرند. از مهم ترین تجهیزات می توان به طراحی و ساخت برج تقطیر اشاره کرد که وظیفه جداسازی ترکیبات مختلف نفت خام بر اساس نقطه جوش را بر عهده دارد.
همچنین مبدل های حرارتی برای انتقال و کنترل دما، پمپ ها برای جابه جایی سیالات، کمپرسورها برای افزایش فشار گاز، مخازن ذخیره سازی جهت نگهداری مواد اولیه و محصولات نهایی و راکتورها برای انجام فرآیندهای شیمیایی از تجهیزات کلیدی این صنعت محسوب می شوند. در کنار این تجهیزات، سیستم های کنترل و ابزار دقیق نیز نقش مهمی در افزایش ایمنی، بهینه سازی عملکرد و کنترل فرآیندهای پالایشگاهی دارند.
طبقه بندی تجهیزات پالایشگاهی
تجهیزات پالایشگاه نفت و گاز با توجه به نوع عملکرد، ساختار مکانیکی و نقش آن ها در فرآیند پالایش، به دو دسته اصلی تجهیزات ثابت و تجهیزات دوار تقسیم می شوند. این طبقه بندی یکی از مهم ترین مبانی در طراحی، مهندسی، ساخت و بهره برداری از واحدهای پالایشگاهی به شمار می رود؛ زیرا هر گروه از تجهیزات، الزامات فنی، شرایط کاری، روش های نگهداری و استانداردهای ایمنی متفاوتی دارد.
پالایشگاه ها از نظر نوع خوراک و فرآیند به چند دسته تقسیم می شوند که شامل پالایشگاه نفت خام، پالایشگاه گاز طبیعی، پالایشگاه پتروشیمی و مینی پالایشگاه هستند. هرکدام از این مجموعه ها با توجه به ظرفیت تولید، نوع محصولات و فناوری مورد استفاده، کاربردهای متفاوتی در صنایع انرژی و تولید سوخت دارند و نقش مهمی در تامین نیازهای صنعتی و اقتصادی ایفا می کنند.
تجهیزات ثابت
تجهیزات ثابت یکی از اصلی ترین بخش های هر پالایشگاه نفت و گاز را تشکیل می دهند و هسته اصلی انجام فرآیندهای پالایشی محسوب می شوند. این گروه از تجهیزات پالایشگاهی فاقد قطعات متحرک بوده و برای انجام عملیات هایی مانند جداسازی، انتقال حرارت، ذخیره سازی، واکنش های شیمیایی و انتقال سیالات طراحی می شوند. انواع این تجهیزات عبارت اند از:
- برج تقطیر و کاربرد آن
- مبدل حرارتی و انواع آن
- مخازن تحت فشار و نکات ایمنی
- تانک ذخیره سازی و مدیریت مواد
- خطوط لوله و پایپینگ
- دستگاه کاهنده فشار
- راکتورها و فرآیندهای شیمیایی
- فیلترها و تجهیزات تصفیه
- شیرآلات و کنترل جریان
- خشک کن ها و تجهیزات تکمیلی
- تجهیزات اندازه گیری و ابزار دقیق
- سیستم های ایمنی و اطفا حریق
- واحدهای جداسازی
- سیستم های بازیافت و تصفیه
- تجهیزات انتقال و ذخیره انرژی

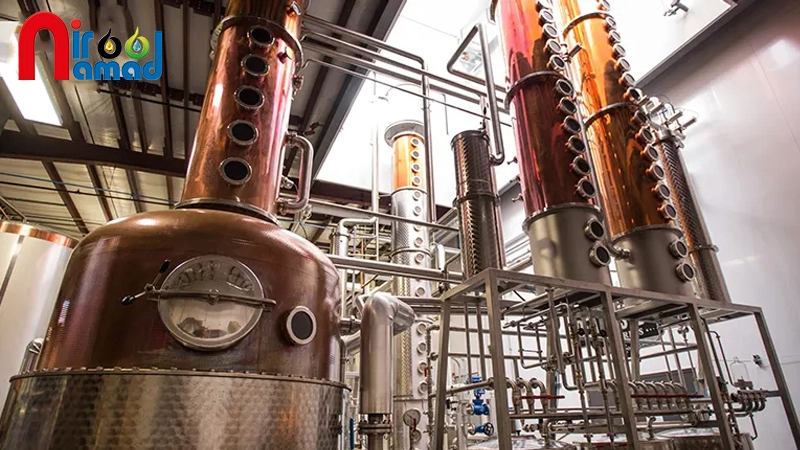

برج تقطیر و کاربرد آن
برج تقطیر از اصلی ترین تجهیزات پالایشگاه نفت و گاز است که برای جداسازی اجزای نفت خام بر اساس اختلاف نقطه جوش به کار می رود. در این تجهیز، خوراک گرم شده وارد ستون شده و اجزای سبک تر به سمت بالا و اجزای سنگین تر به پایین حرکت می کنند و در سطوح مختلف برداشت می شوند. تولید برش هایی مانند گاز مایع، بنزین و گازوئیل وابسته به عملکرد صحیح این برج است.

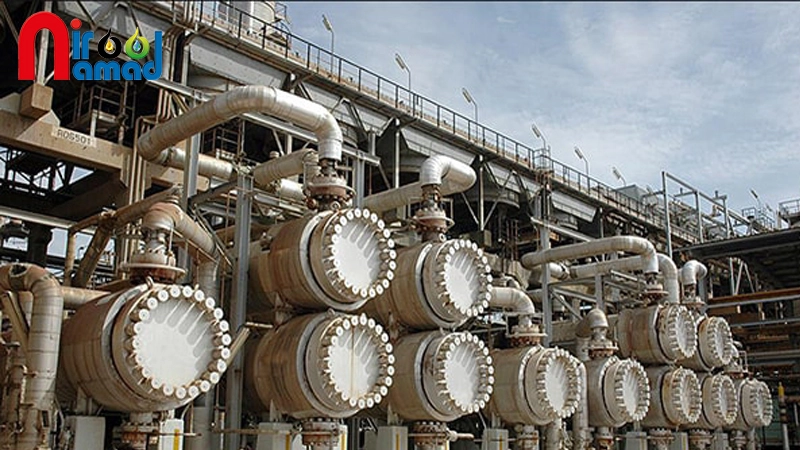

مبدل حرارتی و انواع آن
مبدل حرارتی از تجهیزات پالایشگاهی حیاتی برای انتقال حرارت بین دو سیال بدون اختلاط مستقیم آن ها است و نقش مهمی در بازیافت انرژی و کنترل دمای فرآیند دارد. در پالایشگاه نفت و گاز، از مبدل ها برای پیش گرمایش خوراک، خنک کاری محصولات و تقطیر استفاده می شود. رایج ترین انواع آن شامل مبدل پوسته و لوله، صفحه ای و هواخنک است که بسته به فشار، دما و نوع سیال انتخاب می شوند.
مخازن تحت فشار و نکات ایمنی
مخازن تحت فشار از تجهیزات پالایشگاه مهم برای نگهداری سیالات و گازها در فشار بالاتر از فشار محیط هستند و در واحدهای مختلف نفت و گاز کاربرد گسترده دارند. این مخازن برای ذخیره گاز مایع، هیدروژن، LPG و سیالات فرآیندی استفاده می شوند و به دلیل شرایط کاری حساس، باید مطابق استانداردهای طراحی و ساخت ساخته شوند.
تانک ذخیره سازی و مدیریت مواد
تانک های ذخیره سازی از تجهیزات پالایشگاهی حیاتی برای نگهداری موقت نفت، فرآوردهها و مواد شیمیایی در شرایط ایمن و کنترل شده هستند. این تانک ها به انواع کروی، استوانه ای و زیرزمینی تقسیم می شوند و با رعایت اصول ایمنی و مدیریت مواد، از نشتی، تبخیر و آلودگی جلوگیری می کنند.

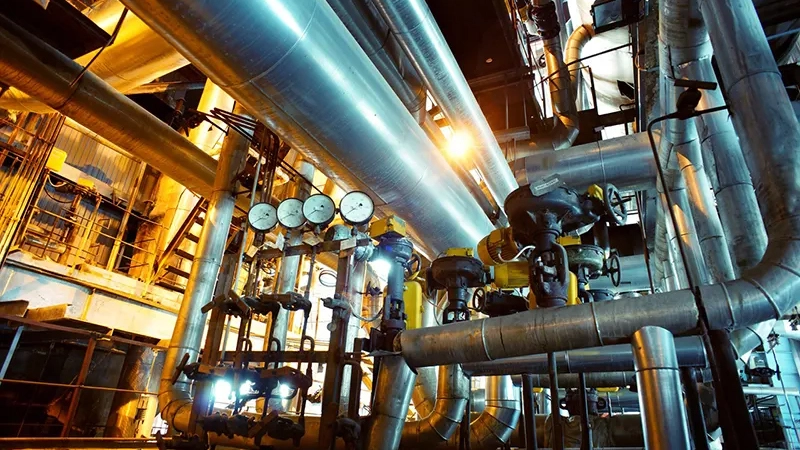

خطوط لوله و پایپینگ
خطوط لوله و پایپینگ یکی از مهم ترین بخش های تجهیزات پالایشگاهی هستند که انتقال سیالات، گازها و مواد فرآیندی بین واحدهای مختلف پالایشگاه را امکان پذیر می کنند. طراحی صحیح مسیر لوله ها، انتخاب متریال مناسب، کنترل فشار و دما و نصب اتصالات و شیرآلات استاندارد، نقش مهمی در ایمنی و راندمان فرآیند دارد.
دستگاه کاهنده فشار
دستگاه کاهنده فشار یکی از تجهیزات پالایشگاهی ضروری برای کنترل و کاهش فشار سیالات و گازها به سطح مطلوب در خطوط فرآیندی است. این تجهیز باعث حفاظت از تجهیزات پایین دستی، افزایش ایمنی و حفظ پایداری فرآیند می شود.
راکتورها و فرآیندهای شیمیایی
راکتورها از تجهیزات پالایشگاهی کلیدی هستند که واکنش های شیمیایی مانند هیدروژناسیون، کراکینگ و اصلاح سوخت را انجام میدهند. این تجهیزات تحت دما و فشار بالا کار میکنند و جنس بدنه، طراحی داخلی و کنترل دقیق شرایط عملیاتی در آنها اهمیت زیادی دارد.
فیلترها و تجهیزات تصفیه
فیلترها و تجهیزات تصفیه در پالایشگاه نفت و گاز برای حذف ذرات معلق، ناخالصی ها و آلاینده ها از سیالات و گازها استفاده می شوند و نقش حیاتی در حفظ عملکرد تجهیزات و کیفیت محصولات دارند. انواع فیلترهای مشبک، کارتریجی و کیسه ای بسته به نوع سیال و میزان آلایندگی انتخاب می شوند.

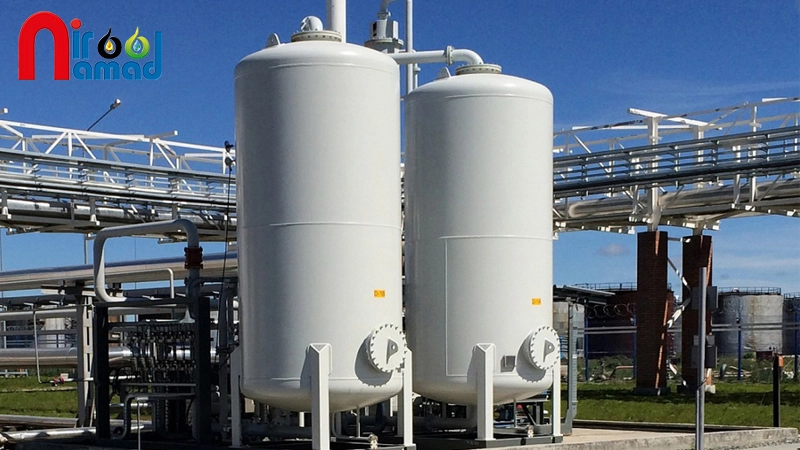

شیرآلات و کنترل جریان
شیرآلات (Valves) در تجهیزات پالایشگاهی برای کنترل، هدایت و تنظیم جریان سیالات و گازها در خطوط فرآیندی استفاده میشوند و نقش مهمی در ایمنی و کارایی واحد دارند. انواع شیرهای توپی، پروانه ای، سوزنی و گلویی بسته به نیاز فشار، دما و نوع سیال انتخاب می شوند.
خشک کن ها و تجهیزات تکمیلی
خشک کن ها و تجهیزات تکمیلی در پالایشگاه ها برای حذف رطوبت و آلودگی های مایع از گازها و جریان های فرآیندی استفاده می شوند و عملکرد سایر تجهیزات را بهبود می بخشند. انواع خشک کن های جذبی، چرخشی و هوای فشرده بسته به نوع فرآیند و میزان رطوبت انتخاب می شوند.
تجهیزات اندازه گیری و ابزار دقیق
تجهیزات اندازه گیری و ابزار دقیق در پالایشگاه ها برای پایش فشار، دما، جریان و سطح سیالات و گازها استفاده می شوند و نقش حیاتی در کنترل فرآیند و ایمنی دارند. این ابزار شامل ترانسمیترها، سنسورها، گیج ها و سیستم های اتوماسیون است که با ارائه داده های دقیق، امکان تصمیم گیری سریع و بهینه را فراهم می کنند.

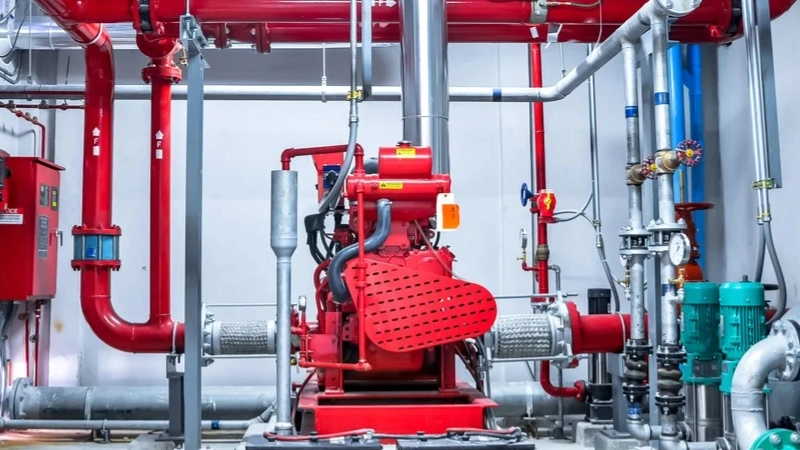

سیستم های ایمنی و اطفا حریق
سیستم های ایمنی و اطفا حریق در پالایشگاه ها برای محافظت از تجهیزات، کارکنان و محیط زیست در برابر حوادث احتمالی طراحی می شوند. این سیستم ها شامل آشکارسازهای گاز و دود، خاموش کننده های خودکار، شیرهای قطع اضطراری و شبکه های اسپرینکلر هستند.
واحدهای جداسازی
واحدهای جداسازی در پالایشگاه ها برای تفکیک اجزای مختلف نفت خام و گاز طبیعی بر اساس اختلاف وزن، چگالی یا نقطه جوش به کار می روند و عملکرد صحیح آن ها بر کیفیت محصول نهایی و راندمان کل فرآیند تاثیر مستقیم دارد. این واحدها شامل جداسازهای گاز – مایع، مایع – مایع و سانتریفیوژها هستند که با نصب و نگهداری درست، کاهش افت فشار و جلوگیری از اختلاط غیرمطلوب سیالات، ایمنی و بهره وری پالایشگاه افزایش می یابد، به ویژه در مینی پالایشگاه ها که حجم عملیاتی محدود است.
سیستم های بازیافت و تصفیه
سیستم های بازیافت و تصفیه در پالایشگاه ها برای کاهش هدررفت مواد، بازیابی محصولات با ارزش و تصفیه آلاینده ها به کار می روند و نقش مهمی در بهره وری و حفظ محیط زیست دارند. این سیستم ها شامل واحدهای بازیافت حلال، تصفیه پساب و جمع آوری بخارات هیدروکربنی هستند.
تجهیزات انتقال و ذخیره انرژی
تجهیزات انتقال و ذخیره انرژی در پالایشگاه ها برای تامین و انتقال انرژی لازم به واحدهای مختلف فرآیندی استفاده می شوند و شامل دیگ های بخار، ژنراتورها، مبدل های حرارتی و سیستم های ذخیره انرژی هستند. عملکرد صحیح این تجهیزات باعث حفظ پایداری فرآیند، کاهش مصرف سوخت و افزایش ایمنی می شود.

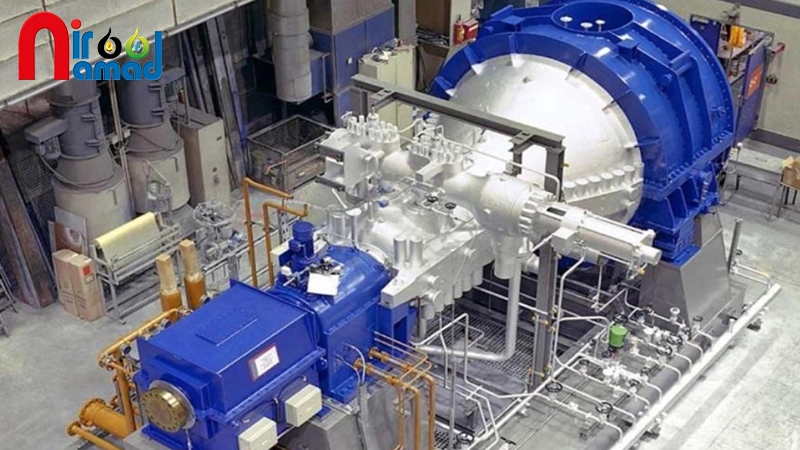

تجهیزات دوار
تجهیزات دوار در پالایشگاه ها شامل ماشین آلاتی هستند که دارای اجزای متحرک بوده و وظیفه انتقال سیالات، تولید انرژی یا ایجاد جریان را بر عهده دارند. این تجهیزات شامل پمپ ها، کمپرسورها، گیربکس ها، توربین ها، دمنده ها و فن ها هستند و عملکرد صحیح آن ها تاثیر مستقیم بر پایداری فرآیند و راندمان واحد پالایشگاهی دارد. نوع های مختلف این تجهیزات شامل موارد زیر است:
- پمپ ها و کاربرد آن ها
- کمپرسورها و انواع آن ها
- گیربکس ها و انتقال قدرت
- توربین ها و تولید انرژی
- دمنده ها و فن ها
- دیگ بخار و تولید بخار
- کوره ها و هیترهای مشعل دار
پمپ ها و کاربرد آن ها
پمپ ها از تجهیزات دوار حیاتی در پالایشگاه ها هستند که برای انتقال سیالات، افزایش فشار و حفظ جریان پایدار در خطوط فرآیندی استفاده می شوند. انواع پمپ های سانتریفیوژ، جابجایی مثبت و دنده ای بسته به نوع سیال، فشار و دما انتخاب می شوند.
کمپرسورها و انواع آن ها
کمپرسورها از تجهیزات دوار کلیدی در پالایشگاه ها هستند که برای فشرده سازی گازها و تامین فشار مورد نیاز واحدهای فرآیندی به کار می روند. انواع کمپرسورهای رفت و برگشتی، گریز از مرکز و اسکرو بسته به نیاز فشار، دما و حجم گاز انتخاب می شوند.

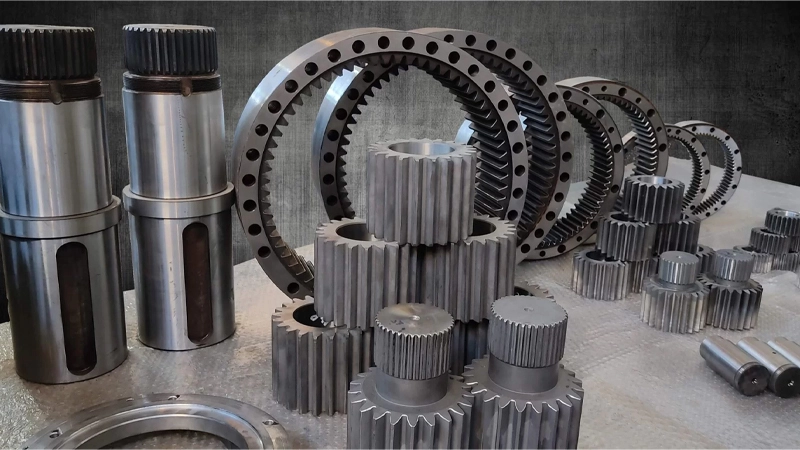

گیربکس ها و انتقال قدرت
گیربکس ها در پالایشگاه ها برای انتقال قدرت و تنظیم سرعت تجهیزات دوار مانند پمپ ها، کمپرسورها و فن ها به کار می روند. طراحی دقیق، انتخاب نسبت دنده مناسب و نگهداری منظم گیربکس ها موجب کاهش ساییدگی، افزایش عمر مفید و عملکرد پایدار ماشین آلات می شود.
توربین ها و تولید انرژی
توربین ها در پالایشگاه ها برای تبدیل انرژی سیالات یا بخار به انرژی مکانیکی یا الکتریکی و تامین نیروی مورد نیاز تجهیزات دوار استفاده می شوند. انواع توربین های بخار، گازی و بخار – گاز بسته به شرایط فرآیندی و نیاز انرژی انتخاب می شوند. عملکرد بهینه توربین ها با نگهداری دوره ای، پایش فشار و دما و روانکاری صحیح باعث افزایش راندمان، کاهش مصرف انرژی و تضمین پایداری فرآیند می شود.
دمنده ها و فن ها
دمنده ها و فن ها در پالایشگاه ها برای ایجاد جریان هوا، گاز یا بخار در فرآیندها و خنک کاری تجهیزات به کار می روند. انتخاب نوع مناسب، ظرفیت و سرعت گردش این تجهیزات باعث حفظ فشار، دمای مطلوب و عملکرد پایدار سیستم می شود. نگهداری دوره ای، روانکاری و پایش عملکرد دمنده ها و فن ها موجب افزایش عمر مفید و کاهش خطر خرابی تجهیزات می شود.

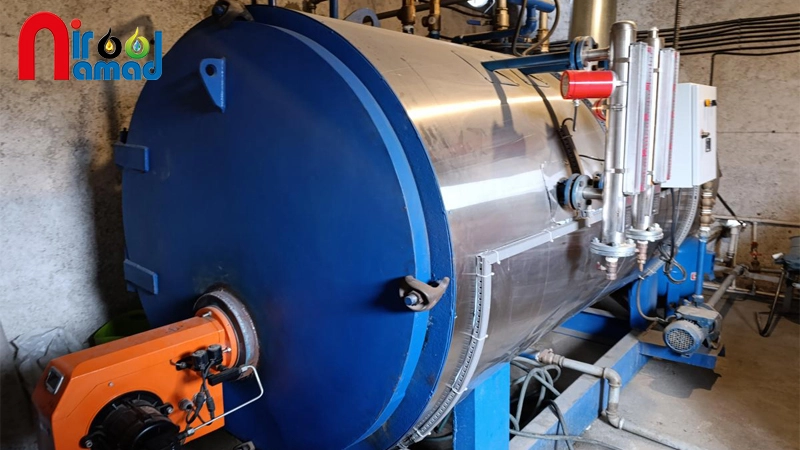

دیگ بخار و تولید بخار
دیگهای بخار در پالایشگاه ها برای تولید بخار مورد نیاز فرآیندها، گرمایش و تامین انرژی حرارتی تجهیزات استفاده می شوند. انتخاب ظرفیت مناسب، مواد مقاوم در برابر دما و فشار و نصب سیستم های ایمنی مانند شیرهای اطمینان، نقش حیاتی در عملکرد پایدار و ایمنی واحد دارد.
کوره ها و هیترهای مشعل دار
کوره ها و هیترهای مشعل دار در پالایشگاه ها برای تامین حرارت مورد نیاز فرآیندهای تقطیر، واکنش های شیمیایی و پیش گرمایش خوراک استفاده می شوند. انتخاب نوع مشعل، ظرفیت حرارتی و کنترل دقیق دما و جریان سوخت باعث افزایش راندمان و کاهش مصرف انرژی می شود.
جمع بندی
تجهیزات پالایشگاه نفت و گاز، چه ثابت و چه دوار، ستون فقرات هر واحد پالایشگاهی هستند و عملکرد صحیح آن ها نقش مستقیم در کیفیت محصول، ایمنی و بهره وری کل فرآیند دارد. از برج های تقطیر و مبدل های حرارتی گرفته تا پمپ ها، کمپرسورها و دیگ های بخار، هر تجهیز با رعایت استانداردهای طراحی، نصب و نگهداری، به تداوم عملیات و کاهش هزینه ها کمک می کند.
در پروژه های کوچک تر مانند مینی پالایشگاه ها و در طراحی و ساخت برج تقطیر، انتخاب تجهیزات مناسب، بهینه سازی فضا و مدیریت انرژی اهمیت ویژه ای دارد. شناخت کامل تجهیزات پالایشگاهی، کاربردها و نکات ایمنی آن ها برای مهندسان، بهره برداران مانند نیرونماد، کلید موفقیت در اجرای یک پالایشگاه پایدار و کارآمد است.
