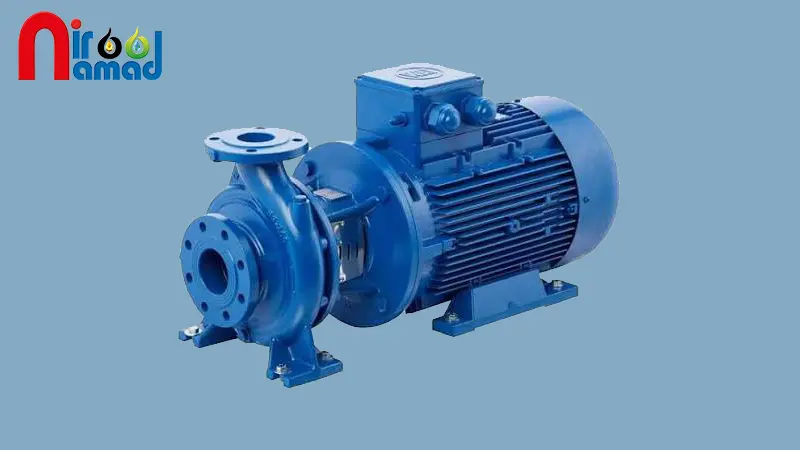

از جمله کاربردی ترین و رایج ترین تجهیزات در انتقال سیالات در صنایع مختلف، پمپ سانتریفیوژ است. این پمپ با استفاده از نیروی گریز از مرکز، سیالی را که وارد آن شده است به سمت خروجی منتقل می کند. پمپ سانتریفیوژ به دلیل ویژگی های مطلوبی که دارد در صنایع مختلفی مانند آب و فاضلاب، نفت و گاز، صنایع پتروشیمی، سیستم های تبرید و همچنین سامانه های انتقال روغن و روانکار صنعتی کاربرد گستردهای دارد.
این ویژگی ها شامل ساختار ساده، هزینه نگهداری پایین و توانایی انتقال سیالات با حجم بالا است. پروانه، پوسته یا حلزونی، شفت، یاتاقان ها و آب بند مکانیکی از جمله اجزای این پمپ هستند. همچنین پمپ سانتریفیوژ انواعی مانند سانتریفیوژ تک مرحله ای، چندمرحله ای، افقی، عمودی و حلزونی دارد.

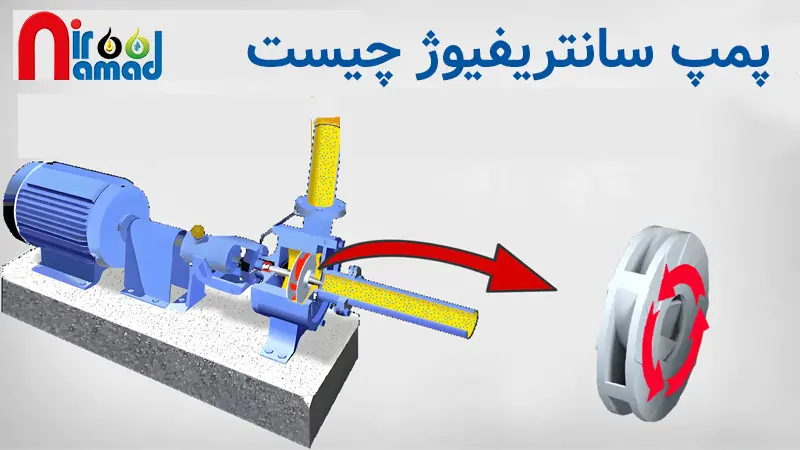

پمپ سانتریفیوژ چگونه کار می کند؟
پمپ سانتریفیوژ بر اساس نیروی گریز از مرکز ایجاد شده توسط پروانه چرخان کار می کند. زمانی که موتور الکتریکی یا محرک دیگری شفت را می چرخاند، این چرخش به پروانه منتقل شده و پروانه شروع به حرکت می کند. سیالی که از ورودی وارد پمپ شده است، تحت تاثیر نیروی گریز از مرکز به سمت بیرون پرتاب می شود و با فشاری که در این فرآیند به وجود می آید، از خروجی خارج می شود. فرآیند کارکرد این پمپ عبارتند از:
- نقش پروانه در انتقال سیال
- تبدیل انرژی مکانیکی به انرژی هیدرولیکی
- مراحل مکش و دهش سیال
نقش پروانه در انتقال سیال
پروانه یا ایمپلر مهمترین بخش پمپ سانتریفیوژ است و به عنوان قلب پمپ شناخته می شود. این قطعه با چرخش خود به سیال انرژی جنبشی می دهد و باعث می شود سیال با سرعت زیاد به سمت محیط خارجی پرتاب شود. سرعت چرخش پروانه بر فشار و دبی خروجی پمپ تاثیر مستقیم دارد و فرآیند چرخش آن جریان پیوسته ای از سیال را ایجاد می کند.
تبدیل انرژی مکانیکی به انرژی هیدرولیکی
در پمپ سانتریفیوژ، موتور الکتریکی یا محرک مکانیکی انرژی مورد نیاز برای حرکت پروانه را فراهم می کند. این انرژی مکانیکی در اثر چرخش پروانه به انرژی جنبشی سیال تبدیل می شود و سپس در پوسته حلزونی به انرژی فشاری یا هیدرولیکی تغییر می یابد. این فرایند کمک می کند تا سیال با فشار مناسب در مسیر مورد نظر به حرکت درآید.
مراحل مکش و دهش سیال
فرایند کار پمپ سانتریفیوژ در دو مرحله انجام می شود. در مرحله مکش، با کاهش فشار در مرکز پروانه، سیال به داخل پمپ وارد می شود. سپس در مرحله دهش، سیال انرژی مورد نیاز را از پروانه دریافت می کند و با فشار کافی از خروجی پمپ به سمت مقصد حرکت می کند.

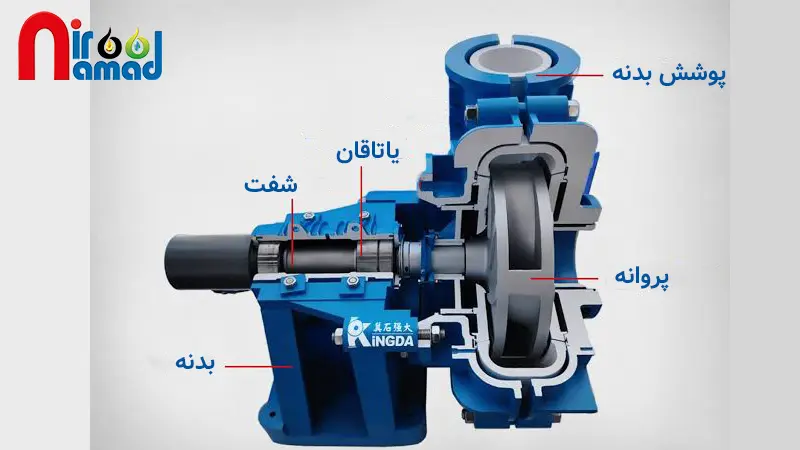

اجزای اصلی پمپ سانتریفیوژ
عملکرد صحیح و بازدهی بالای تجهیزات سانتریفیوژ به هماهنگی بخش های مختلف آن وابسته است و هر یک از اجزا نقش مهمی در انتقال موثر سیال ایفا می کنند. اجزای اصلی این پمپ شامل موارد زیر است:
- پروانه
- پوسته یا حلزونی
- شفت
- یاتاقان ها
- آب بند مکانیکی
پروانه (Impeller)
اصلی ترین بخش پمپ سانتریفیوژ، پروانه است که وظیفه انتقال انرژی به سیال را بر عهده دارد. پروانه می تواند بر اساس کاربرد، به صورت باز، نیمه باز و بسته باشد و نوع آن و تعداد پره هایش در راندمان پمپ نقش بسیار مهمی دارد. جنس این بخش از چدن، برنز، فولاد ضدزنگ یا پلاستیک های مقاوم تولید می شود.
پوسته یا حلزونی
پوسته محفظه ای است که پروانه درون آن قرار دارد. این قطعه شکل مارپیچی دارد و وظیفه جمع آوری سیال خروجی و تبدیل انرژی جنبشی آن به فشار را بر عهده دارد. شکل حلزونی نقش مهمی در راندمان پمپ دارد و باید به طور دقیق و پیوسته طراحی شود.
شفت (Shaft) پمپ سانتریفیوژ
شفت محور چرخشی پمپ است که وظیفه انتقال قدرت از موتور به پروانه را به عهده دارد. این قطعه باید به صورت مستحکم و با دقت ابعادی بالا طراحی شود تا در برابر تنش های مکانیکی و خوردگی مقاومت داشته باشد.
یاتاقان ها در پمپ سانتریفیوژ
یاتاقان ها وظیفه نگهداری و هدایت شفت را به عهده دارند. به همین دلیل انتخاب یاتاقان مناسب و روانکاری منظم آن از مهم ترین اقدامات برای افزایش عمر مفید پمپ است. همچنین اگر این قطعه مقاوم باشد، علاوه بر افزایش مقاومت پمپ در برابر خرابی، از اصطکاک و لرزش حین عملکرد نیز جلوگیری می کند.
آب بند مکانیکی
آب بند مکانیکی از نشت سیالات در بخش خروجی شفت جلوگیری می کند. این قطعه در پمپ های سانتریفیوژ صنعتی، به دلیل جلوگیری از خروج سیالات خطرناک، شیمیایی یا گران قیمت، اهمیت بسیار زیادی دارد.

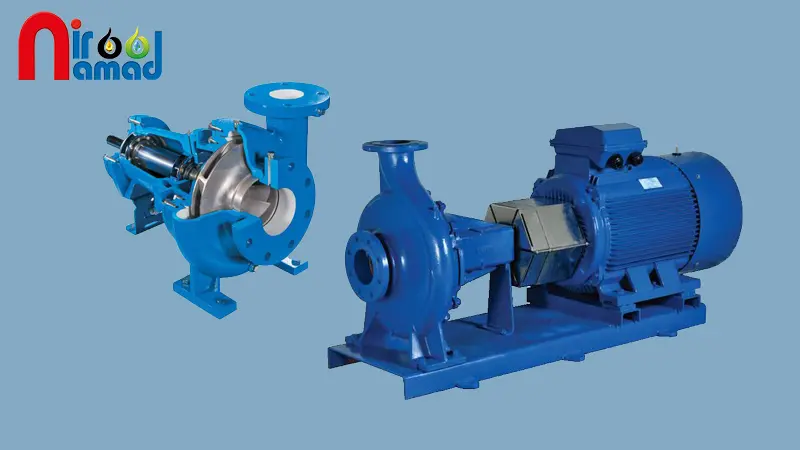

انواع پمپ سانتریفیوژ
پمپ های سانتریفیوژ انواع مختلفی بر اساس طراحی، تعداد طبقات و نحوه نصب دارند. انتخاب مناسب این تجهیزات به عواملی مانند نوع سیال، دبی مورد نیاز، فشار کاری، شرایط محیطی و نحوه نصب بستگی دارد. شناخت ویژگی ها و قابلیت های عملکردی آن ها به افزایش بهره وری و کاهش هزینه های نگهداری کمک می کند. انواع این پمپ ها شامل موارد زیر است:
- پمپ سانتریفیوژ تک مرحله ای
- پمپ سانتریفیوژ چند مرحله ای
- پمپ افقی سانتریفیوژ
- پمپ عمودی سانتریفیوژ
- پمپ حلزونی
- پمپ سانتریفیوژ براساس تعداد طبقات
پمپ سانتریفیوژ تک مرحله ای
در نوع تک مرحله ای پمپ سانتریفیوژ، یک پروانه واحد وجود دارد و از آن برای فعالیت هایی که نیاز به فشار متوسط و دبی بالا دارند استفاده می شود. ساختار ساده این پمپ باعث می شود هزینه نگهداری آن کمتر شود. در سیستم های آبرسانی و تهویه مطبوع به طور گسترده از پمپ سانتریفیوژ تک مرحله ای استفاده می شود.
پمپ سانتریفیوژ چند مرحله ای
پمپ سانتریفیوژ چندمرحله ای از چندین پروانه متصل به هم تشکیل شده است. در هر مرحله، پروانه های مختلف باعث افزایش فشار سیال می شوند و در نتیجه، فشار نهایی سیال نسبت به مدل تک مرحله ای بیشتر است. از این پمپ در سیستم های آتش نشانی، چاه های عمیق و صنایع نفت و گاز استفاده می شود.
پمپ افقی سانتریفیوژ
این مدل از پمپ سانتریفیوژ به صورت افقی نصب می شود. نصب، تعمیر و نگهداری این پمپ آسان تر است و در بسیاری از موارد صنعتی و ساختمانی از آن استفاده می شود. به دلیل افقی بودن این پمپ، نیاز به فضای بیشتری برای نصب دارد، اما دسترسی به اجزای داخلی آن نیز آسان تر و راحت تر است.
پمپ عمودی سانتریفیوژ
پمپ عمودی دارای شفت عمودی است و برای فضاهایی که محدودیت دارند کاربرد دارد. در مخازن، چاه ها و ایستگاه های پمپاژ فاضلاب از این نوع پمپ به دلیل نیاز به فضای کم و توانایی کار در داخل سیال استفاده می شود.
پمپ حلزونی
پمپ حلزونی از رایج ترین و در عین حال خاص ترین انواع پمپ سانتریفیوژ است که پوسته ای مارپیچی شکل دارد. همین طراحی خاص کمک می کند ضربان هیدرولیکی و انتقال سیال به صورت یکنواخت انجام شود. در انتقال سیالاتی که ذرات معلق یا حساس دارند، از این نوع پمپ استفاده می شود و راندمان بالایی نیز دارد.
پمپ سانتریفیوژ براساس تعداد طبقات
این نوع پمپ سانتریفیوژ بر اساس تعداد طبقات به دو دسته تک طبقه و چندطبقه تقسیم می شود. پمپ های تک طبقه ای فشار پایین تا متوسط دارند و نوع چندطبقه ای برای فشارهای بالا استفاده می شوند. براساس تعداد طبقات باید نوع مناسبی از این پمپ انتخاب کرد تا فشار مورد نیاز به درستی تامین شود.
کاربردهای پمپ سانتریفیوژ
پمپ سانتریفیوژ تنوع ساختاری و عملکردی زیادی دارد و به همین دلیل در بسیاری از صنایع و تاسیسات کاربرد دارد. برخی از کاربردهای گسترده این پمپ عبارتند از:
- آبرسانی شهری و کشاورزی
- سیستم های تهویه مطبوع و گرمایش
- صنایع نفت، گاز و پتروشیمی
- تصفیه خانه های آب و فاضلاب
- سیستم های اطفای حریق
- صنایع غذایی و داروسازی
- سیستم های خنک کاری صنعتی
- انتقال روغن های صنعتی در تجهیزاتی مانند دستگاه پرتابل تصفیه روغن توربین
مزایا و معایب پمپ سانتریفیوژ
پمپ سانتریفیوژ به دلیل کاربرد گسترده در صنایع مختلف، از نظر عملکرد، هزینه های بهره برداری و شرایط استفاده مورد توجه قرار می گیرند. بررسی ویژگی های فنی و محدودیت های عملکردی آن ها می تواند در انتخاب گزینه مناسب برای هر کاربرد نقش مهمی داشته باشد.
مزایا پمپ سانتریفیوژ شامل موارد زیر است:
- ساختار ساده و هزینه تولید پایین
- جریان خروجی یکنواخت و بدون ضربان
- توانایی انتقال دبی بالا
- نگهداری و تعمیر آسان
- قابلیت کار با سیالات مختلف
- ابعاد کوچک نسبت به ظرفیت بالا
- کارکرد بی صدا و با لرزش کم
معایب پمپ سانتریفیوژ عبارتند از:
- کارایی پایین در ویسکوزیته های بالا
- نیاز به هواگیری قبل از راه اندازی
- عملکرد ضعیف در فشارهای بسیار بالا
- غیرمناسب برای سیالات با ذرات درشت و ساینده

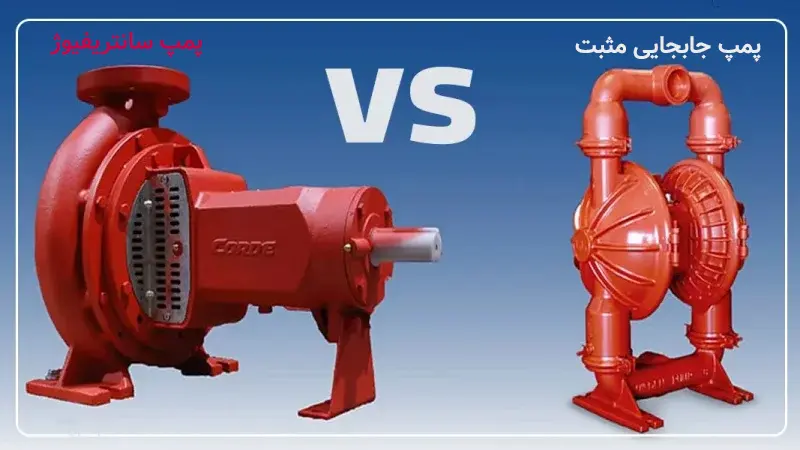

تفاوت پمپ سانتریفیوژ با پمپ جابجایی مثبت
|
ویژگی |
پمپ سانتریفیوژ |
پمپ جابجایی مثبت |
|
نحوه عملکرد |
نیروی گریز از مرکز | محبوس کردن و جابجایی مکانیکی سیال |
| فشار خروجی | متوسط تا بالا |
بسیار بالا |
|
دبی |
بالا | پایین تا متوسط |
| یکنواختی جریان | یکنواخت |
ضربانی |
|
مناسب برای ویسکوزیته بالا |
خیر | بله |
| کاربرد اصلی | آبرسانی، صنعت، تهویه |
هیدرولیک، دوزینگ، سیالات غلیظ |
نکات مهم در انتخاب پمپ سانتریفیوژ
برای انتخاب صحیح یک پمپ سانتریفیوژ، باید به مشخصات هیدرولیکی سیال (مانند دبی، هد یا فشار مورد نیاز، ویسکوزیته و دمای مایع) و جنس قطعات پمپ (تطابق متریال پروانه و پوسته با خواص شیمیایی سیال جهت جلوگیری از خوردگی) توجه کرد. دیگر نکات مهم برای انتخاب این پمپ شامل موارد زیر است:
- ارتفاع و فشار مورد نیاز را تعیین کنید.
- نوع سیال و ویژگی های آن را در نظر بگیرید.
- شرایط نصب را بررسی کنید.
- مصرف انرژی را لحاظ کنید.
- از برند و خدمات پس از فروش مطمئن شوید.
- میزان خوردگی یا سایش سیال را در نظر بگیرید.
- استانداردهای صنعتی مورد نیاز را بررسی کنید.
جمعبندی
پمپ سانتریفیوژ ساختار ساده و کارایی بالایی دارد و به همین دلیل به یکی از کلیدی ترین تجهیزات در انتقال سیالات به حساب می آید. با آشنایی و داشتن دانش اجزا، انواع و نحوه عملکرد این پمپ می توان نوع مناسبی از آن را با توجه به نیازها و کاربرد انتخاب کرد. از این پمپ در صنایع مختلفی مانند نفت، گاز، پتروشیمی، کشاورزی، تاسیسات ساختمانی و سیستم های انتقال انواع روغن صنعتی استفاده می شود.
برای مشاوره و خریداری انواع پمپ سانتریفیوژ و دیگر تجهیزات تاسیساتی می توانید از نیرونماد کمک بگیرید.
سوالات متداول
آیا پمپ سانتریفیوژ نیاز به هواگیری دارد؟
بله، اکثر پمپ های سانتریفیوژ قبل از راه اندازی نیاز به هواگیری دارند تا هوای موجود در داخل پمپ مانع ایجاد مکش مناسب نشود و راندمان عملکرد را کاهش ندهد.
تفاوت پمپ سانتریفیوژ با پمپ پیستونی چیست؟
پمپ سانتریفیوژ بر اساس نیروی گریز از مرکز کار می کند و برای دبی های بالا کاربرد دارد. پمپ پیستونی از مکانیزم رفت و برگشتی پیروی می کند و قابلیت تولید فشارهای بسیار بالا را دارد.
پمپ سانتریفیوژ برای چه سیالاتی مناسب است؟
این پمپ بیشتر برای انتقال سیالات با ویسکوزیته پایین تا متوسط مانند آب، محلول های شیمیایی رقیق، روغنهای سبک، روانکارهای صنعتی و بسیاری از سیالات فرآیندی مناسب است.
من متخصص مهندسی مکانیک هستم و چندین سال در حوزه تصفیه روغن و تجهیزات صنعتی تجربه دارم. هدف من از نوشتن مقالات در «نیرو نماد» این است که دانش فنی را به شکل کاربردی و قابل استفاده برای حرفهایها و علاقهمندان به اشتراک بگذارم.
