فلومتر یا دبی سنج (Flowmeter) ابزاری برای اندازه گیری نرخ جریان یا حجم عبوری سیال در خطوط انتقال است و نقش مهمی در کنترل فرآیند، کاهش مصرف انرژی و افزایش دقت تولید دارد. انتخاب فلومتر به نوع سیال، دما، فشار، ویسکوزیته، میزان دقت موردنیاز و شرایط نصب وابسته است.
فلومترها در انواع مکانیکی، الکترومغناطیسی، التراسونیک و فناوری های دیگر تولید می شوند که هرکدام کاربرد مشخصی دارند. استفاده صحیح از این تجهیزات باعث کاهش خطای اندازه گیری، افزایش عمر تجهیزات و بهبود عملکرد فرآیندهایی مانند دستگاه تصفیه روغنهای صنعتی می شود. شناخت نحوه عملکرد و معیارهای انتخاب فلومتر، هزینه های بهره برداری و تعمیرات را نیز کاهش می دهد.
نحوه عملکرد فلومتر صنعتی
فلومتر صنعتی با اندازه گیری یکی از پارامترهای فیزیکی جریان مانند سرعت، اختلاف فشار، جابه جایی حجمی، زمان عبور امواج یا میدان مغناطیسی، مقدار دبی سیال را محاسبه می کند. روش اندازه گیری به فناوری ساخت فلومتر بستگی دارد. نحوه عملکرد آن به صورت زیر می باشد:
- در فلومترهای سرعتی، ابتدا سرعت حرکت سیال اندازه گیری می شود و سپس با استفاده از سطح مقطع لوله، دبی حجمی محاسبه می شود. در فلومترهای جابه جایی مثبت، حجم مشخصی از سیال در هر سیکل عبور کرده و تعداد سیکل ها مبنای اندازه گیری قرار می گیرد.
- فلومترهای الکترومغناطیسی از قانون القای فارادی استفاده می کنند. زمانی که سیال رسانا از میدان مغناطیسی عبور می کند، ولتاژی متناسب با سرعت جریان تولید می شود که توسط الکترودها اندازه گیری خواهد شد. در فلومترهای التراسونیک، اختلاف زمان حرکت امواج فراصوت در جهت جریان و خلاف جهت آن اندازه گیری شده و سرعت جریان از این اختلاف محاسبه می شود. این روش به دلیل نداشتن قطعات متحرک، افت فشار ایجاد نمی کند و استهلاک بسیار کمی دارد.
دسته بندی و انواع فلومتر صنعتی
هر نوع فلومتر برای شرایط عملیاتی و نوع مشخصی از سیال طراحی شده است و انتخاب صحیح آن تاثیر مستقیمی بر دقت اندازه گیری دارد. دسته بندی انواع آن شامل موارد زیر است:
- فلومترهای مکانیکی
- فلومترهای الکترومغناطیسی
- فلومترهای التراسونیک

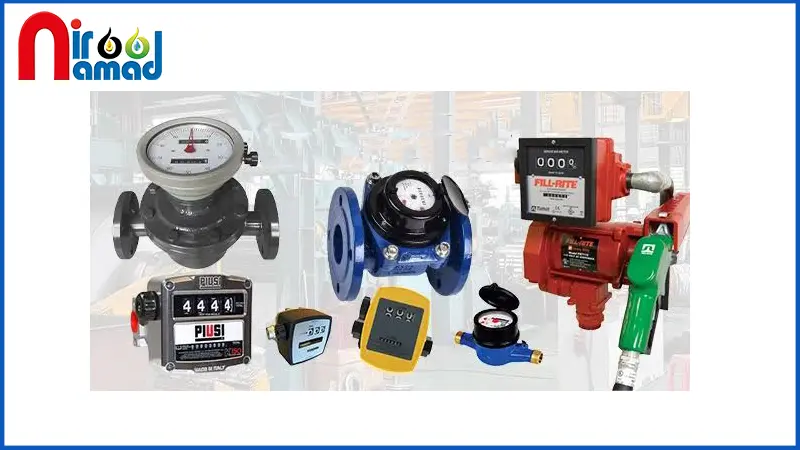

فلومترهای مکانیکی
فلومترهای مکانیکی با استفاده از قطعات متحرک مانند توربین، چرخ دنده یا پره، سرعت یا حجم عبوری سیال را اندازه گیری می کنند. فلومتر توربینی برای مایعات تمیز با ویسکوزیته پایین مناسب است و دقت بالایی ارائه می دهد، اما وجود ذرات معلق باعث کاهش عمر یاتاقان ها می شود.
فلومترهای جابه جایی مثبت در اندازه گیری سیالات غلیظ مانند روغن، سوخت و پلیمر عملکرد دقیقی دارند، زیرا حجم مشخصی از سیال را در هر سیکل عبور می دهند. این تجهیزات در دبی های پایین نیز دقت خود را حفظ می کنند. فلومترهای مکانیکی به روانکاری مناسب و سرویس دوره ای نیاز دارند و در برابر سیالات خورنده یا دارای ذرات جامد عملکرد مطلوبی ندارند.
فلومترهای الکترومغناطیسی
فلومتر الکترومغناطیسی تنها برای سیالات دارای هدایت الکتریکی قابل استفاده است و برای اندازه گیری آب، اسیدها، فاضلاب، دوغاب معدنی و محلول های شیمیایی گزینه ای ایده آل محسوب می شود. به دلیل نداشتن مانع در مسیر جریان، افت فشار ایجاد نمی کند و حتی در سیالات دارای ذرات جامد نیز دقت بالایی دارد. انتخاب جنس لاینر داخلی و الکترودها اهمیت زیادی دارد. برای محیط های اسیدی از PTFE و برای سیالات خورنده از الکترودهای Hastelloy یا تانتالیوم استفاده می شود تا مقاومت شیمیایی افزایش یابد.

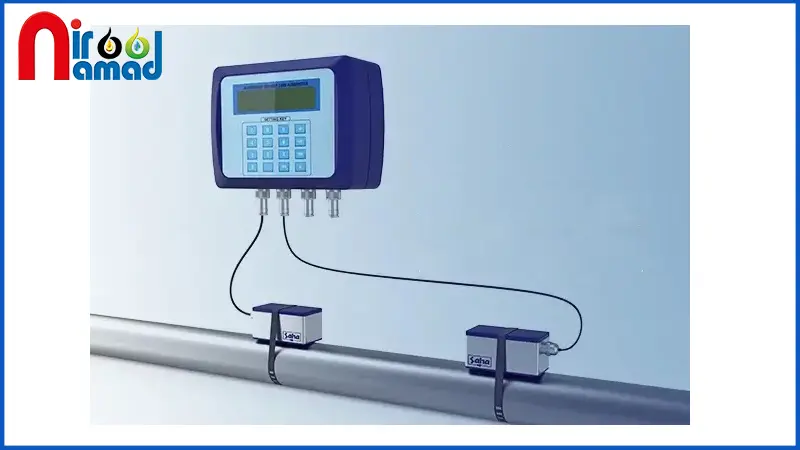

فلومترهای التراسونیک
فلومترهای التراسونیک در دو نوع Transit Time و Doppler تولید می شوند. مدل Transit Time برای سیالات تمیز طراحی شده و اختلاف زمان عبور امواج را اندازه گیری می کند. مدل Doppler برای سیالات دارای حباب یا ذرات معلق کاربرد دارد و از تغییر فرکانس امواج بازتابی استفاده می کند.
نمونه های Clamp-On بدون برش لوله روی سطح خارجی نصب می شوند و برای خطوطی که توقف فرآیند امکان پذیر نیست، انتخاب مناسبی هستند. این فلومترها در صنایع نفت، آب، نیروگاه و خطوط انتقال بزرگ کاربرد گسترده ای دارند و در خطوط فرآیندی متصل به برج تقطیر نیز بدون ایجاد افت فشار مورد استفاده قرار می گیرند.
عوامل تعیین کننده در انتخاب فلومتر
انتخاب فلومتر باید براساس مشخصات فرآیند انجام شود، نه صرفا قیمت تجهیز، عوامل تعیین کننده در فلومتر به صورت زیر است:
|
عامل |
اهمیت در انتخاب |
|
نوع سیال |
تعیین فناوری مناسب برای اندازه گیری |
| هدایت الکتریکی |
شرط استفاده از فلومتر الکترومغناطیسی |
|
ویسکوزیته |
انتخاب بین فلومترهای مکانیکی، کوریولیس یا جابه جایی مثبت |
| دمای کاری |
انتخاب متریال سنسور و آب بندی |
|
فشار فرآیند |
تعیین کلاس فشاری تجهیز |
| انتخاب سایز مناسب فلومتر |
قطر لوله |
|
محدوده دبی |
جلوگیری از کاهش دقت در دبی های کم یا زیاد |
| میزان دقت موردنیاز |
انتخاب کلاس اندازه گیری مناسب |
|
وجود ذرات جامد |
جلوگیری از استهلاک یا انسداد سنسور |
|
هزینه نگهداری |
کاهش هزینه بهره برداری در بلندمدت |
کاربرد فلومتر (Flowmeter) یا جریان سنج
شناخت فلومتر چیست زمانی اهمیت بیشتری پیدا می کند که با کاربردهای گسترده و نقش موثر آن در صنایع گوناگون آشنا شویم. کاربردهای مختلف آن عبارتند از:
- اندازه گیری مصرف آب صنعتی در خطوط تولید
- کنترل تزریق مواد شیمیایی در واحدهای فرآیندی
- پایش مصرف سوخت در نیروگاه ها
- اندازه گیری دبی بخار در صنایع غذایی
- کنترل انتقال نفت خام و فرآورده های نفتی
- اندازه گیری جریان اسیدها و بازها در صنایع شیمیایی
- مدیریت مصرف انرژی در سیستم های HVAC
- کنترل خطوط انتقال فاضلاب صنعتی
- اندازه گیری دبی سیالات دارویی در صنایع داروسازی
- پایش عملکرد پمپ ها و سیستم های انتقال سیال
مقایسه سریع فلومترها براساس دقت، کاربرد و قیمت
|
نوع فلومتر |
قیمت | کاربرد اصلی | نوع سیال |
دقت |
|
مکانیکی |
متوسط | روغن، سوخت، مایعات تمیز | مایع | بالا |
| الکترومغناطیسی | نسبتا بالا | آب، فاضلاب، اسید | سیالات رسانا |
بسیار بالا |
|
التراسونیک |
بالا | خطوط انتقال بزرگ | مایع و برخی گازها | بالا |
| ورتکس | متوسط | بخار و گاز | بخار، گاز، مایع |
بالا |
|
اختلاف فشار |
پایین | صنایع فرآیندی | بخار، گاز، مایع | متوسط |
| کوریولیس | بسیار بالا | اندازه گیری جرمی | تقریبا تمام سیالات |
بسیار بالا |
نتیجه گیری
فلومتر صنعتی یکی از تجهیزات کلیدی کنترل فرآیند است که با فناوری های مختلف مانند مکانیکی، الکترومغناطیسی، التراسونیک، ورتکس، اختلاف فشار و کوریولیس تولید می شود. هر فناوری محدوده مشخصی از دقت، نوع سیال، هزینه و شرایط نصب را پوشش می دهد. انتخاب صحیح فلومتر باید براساس ویژگی های سیال، فشار، دما، قطر لوله، محدوده دبی، دقت موردنیاز و شرایط محیطی انجام شود تا اندازه گیری پایدار و قابل اعتماد حاصل شود.
کالیبراسیون منظم، نصب اصولی و انتخاب متریال مناسب نیز نقش مهمی در حفظ دقت اندازه گیری دارند. اگر برای انتخاب فلومتر متناسب با فرآیند صنعتی خود به مشاوره تخصصی نیاز دارید، کارشناسان نیرونماد می توانند مناسب ترین راهکار را متناسب با شرایط پروژه شما ارائه دهند.
سوالات متداول
1. آیا می توان از فلومترهای خارجی (بدون برش لوله) استفاده کرد؟
بله. فلومترهای Clamp-On التراسونیک بدون نیاز به برش یا توقف خط لوله روی سطح خارجی نصب می شوند. البته دقت آن ها به جنس لوله، ضخامت دیواره، کیفیت نصب، نوع سیال و تنظیم صحیح فاصله سنسورها وابسته است و برای سیالات بسیار غلیظ یا لوله های دارای پوشش داخلی خاص ممکن است محدودیت داشته باشند.
2. نحوه نصب فلومتر صنعتی به چه صورت است؟
فلومتر باید در بخشی از خط لوله نصب شود که جریان کاملا پایدار باشد. رعایت طول مستقیم لوله در بالادست و پاییندست، جلوگیری از نصب نزدیک زانویی، شیر کنترلی یا پمپ، هم راستا بودن فلومتر با محور لوله، حذف حباب هوا و اتصال صحیح سیستم ارت در فلومترهای الکترومغناطیسی، از مهم ترین الزامات نصب هستند.
3. چه پارامترهایی منجر به بروز خطا و کاهش دقت در اندازه گیری فلومتر می شوند؟
وجود تلاطم جریان، حباب هوا، کاویتاسیون، رسوب روی سنسورها، انتخاب سایز نامناسب فلومتر، تغییر شدید دمای سیال، نوسانات فشار، نویز الکترومغناطیسی، نصب غیراستاندارد، فرسودگی قطعات متحرک و کالیبراسیون نامناسب از مهم ترین عوامل کاهش دقت اندازه گیری محسوب می شوند.
4. چه برنامه ای برای کالیبراسیون دوره ای و بررسی سلامت داخلی سنسورهای فلومتر باید اجرا شود؟
برنامه کالیبراسیون باید براساس حساسیت فرآیند و توصیه سازنده تنظیم شود. در صنایع حساس بازه های ۶ تا ۱۲ ماهه برای کالیبراسیون در نظر گرفته می شود. علاوه بر آن، بررسی سلامت الکترودها، تست سیگنال خروجی، کنترل رسوب، ارزیابی وضعیت آب بندی، بررسی خطاهای ثبت شده در ترانسمیتر و مقایسه نتایج با تجهیزات مرجع، باعث حفظ دقت و افزایش طول عمر فلومتر خواهد شد.
