بویلرهای صنعتی که با نام دیگ بخار نیز شناخته می شوند، مخازن تحت فشاری هستند که با بهره گیری از انرژی حرارتی، سیالاتی مانند آب یا روغن را به بخار یا آب گرم تبدیل می کنند. این تجهیزات نقش کلیدی در سیستم های حرارتی و فرآیندهای صنعتی ایفا کرده و در حوزه هایی مانند تامین گرمایش، نیروگاه های تولید برق، پالایشگاه ها و انواع صنایع فرآیندی به طور گسترده مورد استفاده قرار می گیرند.
دیگ های بخار صنعتی در اندازه ها و انواع مختلفی از جمله دیگ های لوله آتش و دیگ های لوله آب طراحی می شوند و می توانند با سوخت های مختلفی مانند گاز طبیعی، نفت، زغال سنگ یا انرژی های تجدیدپذیر کار کنند. از کاربرد های بویلر صنعتی می توان به مواردی همچون تصفیه روغن موتور به روش تقطیری، تولید بخار برای گرم کردن خانه ها و تولید برق اشاره کرد.
انواع دیگ بخار صنعتی
بویلر های صنعتی در دو نوع لوله آب (واتر تیوب) و لوله آتش (فایر تیوب) تولید می شوند. اساس کار بویلرهای لوله آب به این شکل است که حرارت اطراف لوله باعث گرم شدن آب درون لوله ها می شود. از این نوع بویلر ها زمانی استفاده می کنیم که نیاز به سطح گرمایی بسیار وسیع داریم و سرعت گرم شدن آب اهمیت دارد. در روش دیگر به نام بویلر لوله آتش که در صنعت با نام فایر تیوب نیز شناخته می شود، گاز داغ از لوله هایی که درون آب قرار دارند عبور کرده و باعث گرم شدن آب می شوند. انواع بویلر صنعتی شامل موارد زیر است:
- دیگ های بخار دارای لوله های آتش
- دیگ های بخار دارای لوله های آب
دیگ های بخار دارای لوله های آتش
بویلر لوله آتش یا دیگ بخار لوله آتش، نوعی از بویلر صنعتی است که در آن گازهای داغ ناشی از احتراق سوخت از داخل لوله هایی عبور می کنند که توسط آب احاطه شده اند. در این روش حرارت از طریق دیواره لوله ها به آب منتقل شده و باعث تبخیر آب می شود.
دیگ های بخار دارای لوله های آب
این نوع از بویلرها برعکس دیگ هایی با لوله های آتشی هستند و به این صورت است که درون لوله ها پر از آب می باشد و فضای کناری لوله ها با شعله احاطه می شود که باعث گرم شدن آب داخل لوله خواهد شد. از ویژگی های اصلی این دستگاه می توان به داشتن ظرفیت بالا و سرعت بیشتر نسبت به بویلر لوله آتشی اشاره کرد.
کاربردهای استفاده از بویلر صنعتی
بویلر صنعتی، دستگاه های بسیار مهمی در صنایع مختلف هستند که برای تولید بخار یا آب گرم تحت فشار استفاده می شوند. بخار یا آب گرم تولید شده توسط دیگ بخار صنعتی، کاربردهای فراوانی در صنایع گوناگون دارد. برخی از مهم ترین کاربردهای بویلر صنعتی شامل موارد زیر می شوند:
- تولید برق: در نیروگاه های حرارتی، بویلرها نقش اساسی در تولید برق ایفا می کنند. بخار تولید شده توسط بویلرها، توربین های بخار را به حرکت درآورده و ژنراتورهای الکتریکی را می چرخاند که در نتیجه آن برق تولید می شود.
- صنایع تولیدی: بسیاری از صنایع تولیدی مانند صنایع غذایی، نساجی، کاغذسازی، شیمیایی و پلاستیک سازی از بخار یا آب گرم تولید شده توسط بویلرها در فرآیندهای تولیدی خود استفاده می کنند. بخار یا آب گرم می تواند برای گرمایش، پخت، خشک کردن، استریلیزاسیون، تقطیر و بسیاری از فرآیندهای دیگر مورد استفاده قرار گیرد.
- گرمایش: در ساختمان های بزرگ، بیمارستان ها، هتل ها و مجتمع های مسکونی، بویلرها برای تامین گرمایش مورد استفاده قرار می گیرند. آب گرم تولید شده توسط بویلرها در سیستم های گرمایشی ساختمان به گردش درآمده و فضا را گرم می کند.
- صنایع نفت و گاز: در صنایع نفت و گاز، بویلر صنعتی برای تولید بخار مورد نیاز در فرآیندهای پالایش نفت، استخراج نفت و گاز و همچنین برای گرمایش خطوط لوله و مخازن استفاده می شود.

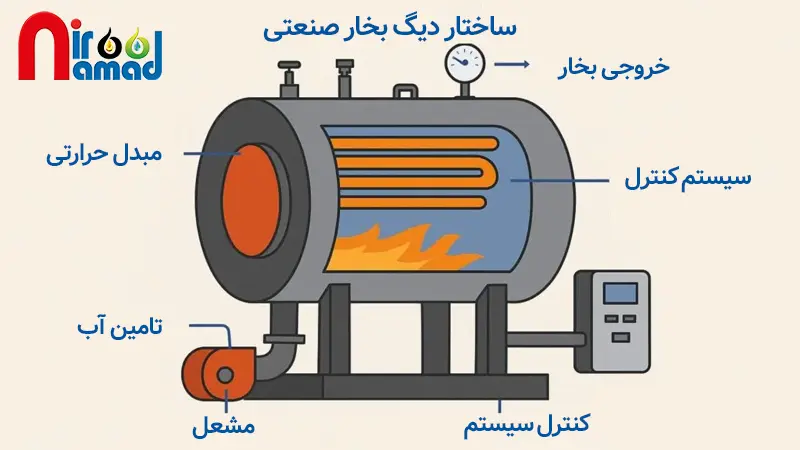

اجزای اصلی بویلر صنعتی
بویلرهای صنعتی که برای تولید بخار، آب گرم یا سیال حرارتی مورد استفاده قرار می گیرند، از مجموعه ای از اجزای مهم و تخصصی تشکیل شده اند. هر یک از این بخش ها نقش مستقیمی در عملکرد صحیح، راندمان حرارتی و ایمنی سیستم دارند. هماهنگی میان این اجزا امکان تولید و انتقال انرژی حرارتی در فشار و دمای کنترل شده را فراهم می کند. اجزای دیگ بخار صنعتی عبارت اند از:
- پوسته یا بدنه بویلر
- سیستم تغذیه
- کوره
- مخزن دیگ یا درام بویلر
- لوله های آتش
- لوله های آب
- اکونومایزر
- پوسته یا بدنه بویلر (Boiler Shell): پوسته، محفظه اصلی بویلر است که آب یا سیال حرارتی و سایر اجزای داخلی درون آن قرار می گیرند. این بخش باید توان تحمل فشار و دمای کاری بالا را داشته باشد و به همین دلیل طراحی و ساخت آن بر اساس استانداردهای معتبر صنعتی انجام می شود. استحکام بدنه نقش تعیین کننده ای در ایمنی و طول عمر دستگاه دارد.
- سیستم تغذیه (Feed System): سیستم تغذیه شامل پمپ ها، لوله ها و تجهیزات مرتبط با ورود سیال به بویلر است. وظیفه این سیستم تامین پیوسته سیال با فشار مناسب برای فرآیند تولید بخار یا حرارت می باشد. عملکرد دقیق و پایدار سیستم تغذیه از بروز آسیب به لوله ها جلوگیری کرده و ایمنی و راندمان بویلر را افزایش می دهد.
- کوره (Furnace): کوره محل احتراق سوخت و تولید انرژی حرارتی است. نوع طراحی کوره با توجه به سوخت مصرفی و ظرفیت بویلر تعیین می شود. در این بخش، انتقال حرارت عمدتا به صورت تشعشعی انجام شده و نقش مهمی در بازده کلی سیستم دارد.
- مخزن دیگ یا درام بویلر (Boiler Drum): درام بویلر یکی از بزرگ ترین اجزای دستگاه است که وظیفه جمع آوری آب و بخار را بر عهده دارد. در بویلرهای فایرتیوب معمولا یک درام وجود دارد، در حالی که در بویلرهای واترتیوب از چند درام استفاده می شود.
- لوله های آتش (Fire Tubes): در بویلرهای لوله آتشین، گازهای داغ حاصل از احتراق از داخل لوله ها عبور کرده و حرارت خود را به آب اطراف منتقل می کنند. این ساختار باعث گرم شدن آب و تولید بخار می شود.
- لوله های آب (Water Tubes): در بویلرهای واترتیوب، آب درون لوله ها جریان دارد و گازهای داغ از اطراف آن عبور می کنند. این طراحی امکان تحمل فشارهای بالاتر و افزایش ظرفیت تولید بخار را فراهم می سازد.
- اکونومایزر (Economizer): اکونومایزر با استفاده از گرمای دود خروجی، آب تغذیه ورودی به بویلر را پیش گرم می کند. این فرآیند باعث افزایش راندمان حرارتی سیستم، کاهش مصرف سوخت و بهینه سازی عملکرد بویلر می شود.
بویلر صنعتی چگونه کار می کنند؟
بویلر صنعتی، قلب تپنده بسیاری از صنایع است و نقش حیاتی در تامین انرژی مورد نیاز برای فرآیندهای مختلف ایفا می کند. عملکرد این دستگاه بر اساس یک اصل ساده یعنی تبدیل آب به بخار یا آب گرم با استفاده از حرارت ناشی از احتراق سوخت، استوار است. نحوه کارکرد بویلر صنعتی به طور کلی به مراحل زیر تقسیم می شود:
- تامین آب: ابتدا آب تصفیه شده به داخل بویلر، پمپ می شود. این آب باید عاری از هرگونه ناخالصی و املاح باشد تا از رسوب گذاری و خوردگی در داخل بویلر جلوگیری شود.
- احتراق سوخت: سوخت (مانند گاز، مازوت یا زغال سنگ) در محفظه احتراق بویلر سوزانده می شود.
- انتقال حرارت: حرارت تولید شده از احتراق سوخت به آب داخل بویلر منتقل می شود.
- تبدیل آب به بخار یا آب گرم: با جذب حرارت، دمای آب افزایش می یابد و به نقطه جوش می رسد و آب تبدیل به بخار می شود. در برخی موارد، بویلرها برای تولید آب گرم نیز استفاده می شوند که در این حالت، آب به جای تبدیل به بخار، صرفا گرم می شود.
- ذخیره سازی و توزیع بخار یا آب گرم: بخار یا آب گرم تولید شده در بویلر، در مخازن مخصوص ذخیره شده و به نقاط مختلف کارخانه یا واحد صنعتی منتقل می گردد.
طبقه بندی بویلر صنعتی بر اساس نوع عملکرد
یکی از روش های رایج در دسته بندی بویلرهای صنعتی، تقسیم بندی آن ها بر اساس تعداد پاس (Pass) یا مسیر عبور گازهای داغ حاصل از احتراق است. تعداد پاس ها نقش مهمی در راندمان حرارتی، مصرف سوخت، میزان انتقال حرارت و عملکرد کلی بویلر دارد. دسته بندی بویلرها عبارت اند از:
- بویلر های تک پاس
- بویلر های دو پاس
- بویلر های سه پاس
بویلر های تک پاس
اولین سری از دیگ های بخار از نوع فایر تیوب بودند و بویلر های تک پاس نامیده می شدند. این بویلر ها به این صورت عمل می کنند که گاز حاصل از احتراق در کوره پس از یک بار گذر از مسیر کوره از دودکش خارج می شود. این روش به علت اینکه بازدهی پایینی دارد امروزه دیگر مورد استفاده قرار نمی گیرد. سوخت مورد استفاده در این بویلرها معمولا از نوع زغال سنگ می باشد.
بویلر های دو پاس
بویلر های دوپاس برای ایجاد آب گرم و بخار در ظرفیت های پایین مورد استفاده قرا می گیرد. گازهای مورد استفاده در این نوع از بویلر دوبار مسیر را طی می کند. به این صورت که گازهای حاصل از آتش پس از طی مسیر کوره توسط فضای پشت آن به مرحله ی دوم لوله ها وارد شده و مسیر طی شده را مجددا باز می گردد.
بویلر های سه پاس
کاربرد این نوع از دیگ ها جهت تولید آب گرم و بخار در ظرفیت های بالا است. گاز حاصل شده از آتش مسیر دیگ بخار را سه بار طی می کند و در آخر توسط دودکش موجود در بویلر از مسیر سیستم خارج می شود. این نوع از بویلر ها امروزه پر کاربرد ترین نوع از انوع مختلف دیگ های صنعتی هستند.
نتیجه گیری
بویلر صنعتی که به عنوان دیگ بخار صنعتی نیز شناخته می شود، برای تولید بخار از آب به کار می رود و در صنایع مختلفی مانند نیروگاه ها، صنایع شیمیایی و تولید انرژی کاربرد دارد. این دیگ ها با استفاده از سوخت های متنوعی همچون گاز، نفت یا زغال سنگ فعالیت کرده و بخار تولید شده را برای مصارفی مانند گرمایش، تولید نیروی مکانیکی و فرآیندهای صنعتی استفاده می کنند. نیرونماد مجری طراحی و ساخت برج تقطیر با بهترین کیفیت و در سریع ترین زمان، آماده ارائه مشاوره تخصصی به شما می باشد.
