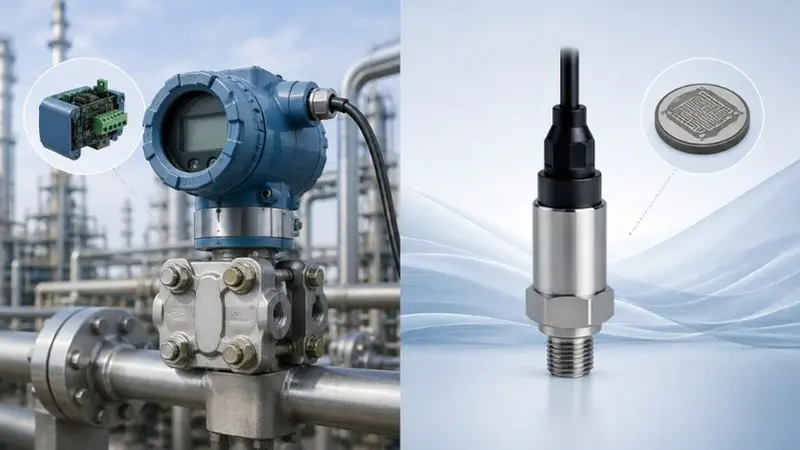

ترانسمیتر فشار یکی از مهم ترین تجهیزات ابزار دقیق است که فشار سیالات را اندازه گیری کرده و آن را به سیگنال الکتریکی استاندارد برای سیستم کنترل تبدیل می کند. این تجهیز با استفاده از یک سنسور حساس، تغییرات فشار را تشخیص می دهد و پس از پردازش، خروجی دقیقی مانند 4 تا 20 میلی آمپر یا پروتکل های دیجیتال ارائه می دهد.
دقت بالا، پایداری طولانی مدت و قابلیت استفاده در شرایط سخت صنعتی باعث شده است ترانسمیتر فشار در صنایع نفت، گاز، پتروشیمی، نیروگاه، صنایع غذایی و حتی دستگاه تصفیه روغن صنعتی کاربرد گسترده ای داشته باشد. شناخت اجزا، تکنولوژی اندازه گیری، انواع ترانسمیتر و معیارهای انتخاب آن، نقش مهمی در کاهش هزینه های نگهداری و بهبود عملکرد فرآیندهای صنعتی دارد.
اجزای اصلی ترانسمیتر فشار (Pressure transmitter)
ترانسمیتر فشار از چند بخش تخصصی تشکیل شده است که هر کدام وظیفه مشخصی در اندازه گیری دقیق فشار و تبدیل آن به سیگنال استاندارد بر عهده دارند. عملکرد صحیح هر جز مستقیما بر دقت، پایداری و طول عمر تجهیز اثر می گذارد. اجزای اصلی ترانسمیتر فشار شامل موارد زیر است:
- سنسور فشار
- دیافراگم
- مدار الکترونیکی
- مبدل سیگنال
- بدنه و اتصالات فرآیندی
سنسور فشار در ترانسمیتر فشار
سنسور فشار مهم ترین بخش ترانسمیتر محسوب می شود و اولین نقطه ای است که فشار فرآیند را دریافت می کند. این قطعه انرژی مکانیکی ناشی از فشار را به تغییرات فیزیکی قابل اندازه گیری تبدیل می کند. بسته به فناوری ساخت، سنسور می تواند از نوع پیزورزیستیو، خازنی، استرین گیج یا پیزوالکتریک باشد.
کیفیت سنسور تعیین کننده پارامترهایی مانند دقت اندازه گیری، خطای هیسترزیس، تکرارپذیری، خطای غیرخطی و میزان Drift در طول زمان است. در صنایع حساس از سنسورهایی با خطای کمتر از 0.1 درصد Full Scale استفاده می شود تا پایداری اندازه گیری در بلندمدت حفظ شود.

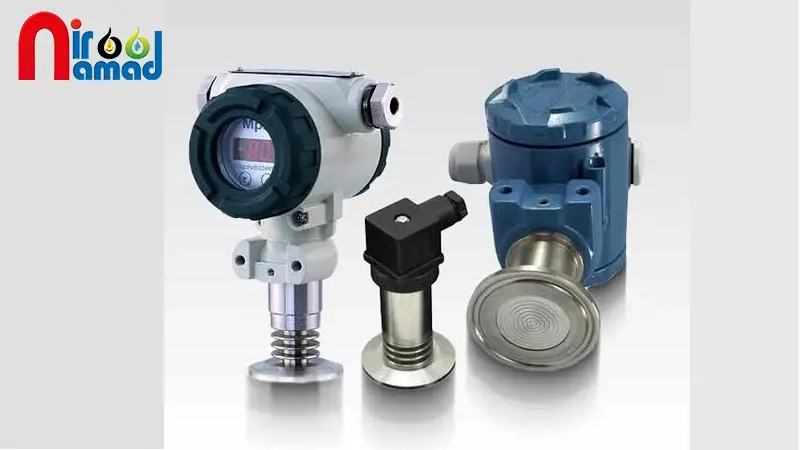

دیافراگم ترانسمیتر فشار
دیافراگم یک غشای فلزی بسیار نازک است که مستقیما با سیال در تماس قرار می گیرد. اعمال فشار باعث تغییر شکل بسیار جزئی دیافراگم می شود و این تغییر شکل توسط سنسور اندازه گیری خواهد شد. جنس دیافراگم بر اساس نوع سیال انتخاب می شود. فولاد ضدزنگ 316L، آلیاژ مونل، هستلوی و تانتالوم برای محیط های خورنده استفاده می شوند. ضخامت، قطر و مدول الاستیسیته دیافراگم نیز بر محدوده اندازه گیری و حساسیت تجهیز تاثیر مستقیم دارند.
مدار الکترونیکی ترانسمیتر فشار
پس از تولید سیگنال اولیه توسط سنسور، مدار الکترونیکی عملیات تقویت، حذف نویز، جبران سازی دمایی و اصلاح خطاهای اندازه گیری را انجام می دهد. در ترانسمیترهای مدرن، پردازنده داخلی به کمک الگوریتم های دیجیتال، خطاهای ناشی از تغییر دمای محیط، تغییر ولتاژ تغذیه و تغییرات طولانی مدت سنسور را اصلاح می کند. نتیجه این فرآیند، افزایش دقت و ثبات اندازه گیری است.
مبدل سیگنال در ترانسمیتر فشار
سیگنال تولیدشده توسط سنسور ولتاژی بسیار کوچک است و برای انتقال در محیط صنعتی مناسب نیست. مبدل سیگنال این مقدار را به خروجی استاندارد تبدیل می کند. رایج ترین خروجی صنعتی 4 تا 20 میلی آمپر است زیرا نسبت به نویز الکترومغناطیسی مقاومت بالایی دارد و امکان انتقال اطلاعات در فواصل طولانی را فراهم می کند.
بدنه و اتصالات فرآیندی
بدنه ترانسمیتر علاوه بر محافظت از قطعات داخلی، باید در برابر لرزش، ضربه، نفوذ آب، گردوغبار و مواد شیمیایی مقاومت کافی داشته باشد. در صنایع نفت و گاز بدنه آلومینیومی یا استنلس استیل با استاندارد IP67 یا IP68 و گواهی ضدانفجار استفاده می شود. نوع رزوه، فلنج یا اتصال به فرآیند نیز باید با فشار کاری و استاندارد خطوط لوله مطابقت داشته باشد.

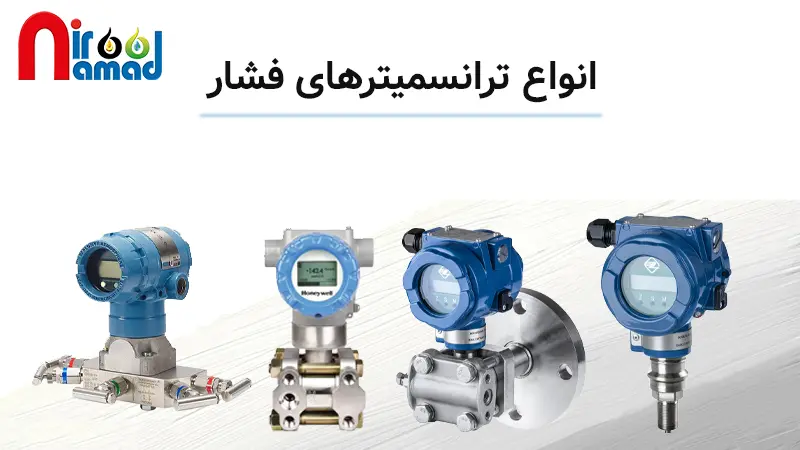

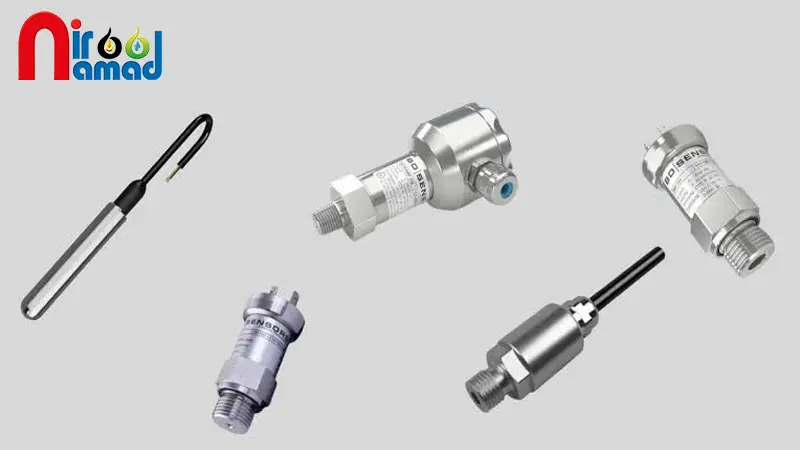

انواع ترانسمیترهای فشار
نوع ترانسمیتر بر اساس مرجع اندازه گیری فشار انتخاب می شود و هر مدل برای کاربرد مشخصی طراحی شده است که انواع آن ها عبارتند از:
- ترانسمیتر فشار مطلق
- ترانسمیتر فشار گیج
- ترانسمیتر فشار تفاضلی
- ترانسمیتر فشار هوشمند
ترانسمیتر فشار مطلق (Absolute)
این نوع فشار را نسبت به خلا کامل اندازه گیری می کند. وجود یک محفظه مرجع با فشار نزدیک به صفر باعث می شود تغییرات فشار اتمسفر روی نتیجه اندازه گیری تاثیری نداشته باشد. ترانسمیتر فشار مطلق در اندازه گیری فشار بخار، سیستم های خلا، صنایع هوافضا و فرآیندهای تقطیر کاربرد فراوان دارد.
ترانسمیتر فشار گیج (Gauge)
در این مدل فشار نسبت به فشار محیط اندازه گیری می شود. بیشتر فرآیندهای صنعتی که اپراتور با فشار کاری تجهیزات سروکار دارد از این نوع استفاده می کنند. اندازه گیری فشار خطوط انتقال، کمپرسورها، مخازن تحت فشار، پمپ ها و سیستم های هیدرولیک معمولا با ترانسمیتر گیج انجام می شود.
ترانسمیتر فشار تفاضلی
این تجهیز اختلاف فشار بین دو نقطه را اندازه گیری می کند. وجود دو پورت فشار امکان محاسبه اختلاف را فراهم می کند. از این نوع برای اندازه گیری دبی براساس اوریفیس، کنترل گرفتگی فیلترها، اندازه گیری سطح مخازن تحت فشار و کنترل تجهیزات فیلتراسیون روغن استفاده می شود.
ترانسمیتر فشار هوشمند
ترانسمیترهای هوشمند علاوه بر اندازه گیری فشار، امکاناتی مانند خودعیب یابی، تنظیم از راه دور، ثبت اطلاعات، جبران دمایی دیجیتال و ارتباط با سیستم های کنترل پیشرفته را فراهم می کنند.
انواع تکنولوژی اندازه گیری در ترانسمیتر فشار
نوع فناوری اندازه گیری، مهم ترین عامل تعیین کننده دقت، سرعت پاسخ، پایداری و قیمت ترانسمیتر فشار است. هر تکنولوژی بر اساس یک اصل فیزیکی متفاوت کار می کند و برای شرایط فرآیندی خاصی مناسب است. انتخاب فناوری مناسب باعث افزایش عمر تجهیز، کاهش خطای اندازه گیری و بهبود عملکرد سیستم کنترل خواهد شد. انواع تکنولوژی اندازه گیری در ترانسمیتر فشار به صورت زیر است:
- ترانسمیتر فشار خازنی
- استرین گیج در ترانسمیتر فشار
- ترانسمیتر فشار پیزوالکتریک
ترانسمیتر فشار خازنی
در فناوری خازنی، دیافراگم به عنوان یکی از صفحات خازن عمل می کند. با تغییر فشار، فاصله بین صفحات خازن تغییر کرده و ظرفیت خازنی نیز تغییر می کند. مدار اندازه گیری این تغییر ظرفیت را به مقدار فشار تبدیل می کند. این فناوری یکی از دقیق ترین روش های اندازه گیری فشار در صنایع فرآیندی محسوب می شود. ویژگی های اصلی ترانسمیتر خازنی عبارت اند از:
- دقت بسیار بالا
- خطای بلندمدت بسیار کم
- مقاومت مناسب در برابر تغییرات دما
- قابلیت اندازه گیری فشارهای بسیار پایین
- تکرارپذیری عالی در اندازه گیری
استرین گیج در ترانسمیتر فشار
استرین گیج یکی از قدیمی ترین و در عین حال پرکاربردترین فناوری های اندازه گیری فشار است. در این روش، گیج های مقاومتی روی دیافراگم یا المان الاستیک نصب می شوند. با اعمال فشار، تغییر شکل مکانیکی باعث تغییر مقاومت الکتریکی استرین گیج خواهد شد. برای افزایش دقت، چهار استرین گیج در مدار پل وتستون قرار می گیرند. این ساختار علاوه بر افزایش حساسیت، تاثیر نویز و تغییرات دما را نیز کاهش می دهد. مزایای این فناوری شامل موارد زیر است:
- ساختار ساده
- قیمت مناسب
- قابلیت تحمل فشارهای بالا
- مقاومت مکانیکی مطلوب
- قابلیت استفاده در بسیاری از کاربردهای صنعتی
ترانسمیتر فشار پیزوالکتریک
در این فناوری از کریستال های پیزوالکتریک مانند کوارتز استفاده می شود. زمانی که فشار یا نیرو به کریستال وارد می شود، ولتاژ الکتریکی تولید می کند. مقدار این ولتاژ متناسب با نیروی اعمال شده است. مزیت اصلی این فناوری سرعت پاسخ فوق العاده بالا است. به همین دلیل برای اندازه گیری فشارهای دینامیکی و ضربه ای گزینه بسیار مناسبی محسوب می شود. کاربردهای رایج این تکنولوژی به صورت زیر است:
- تست موتورهای احتراق داخلی
- اندازه گیری انفجار
- صنایع هوافضا
- تحقیقات آزمایشگاهی

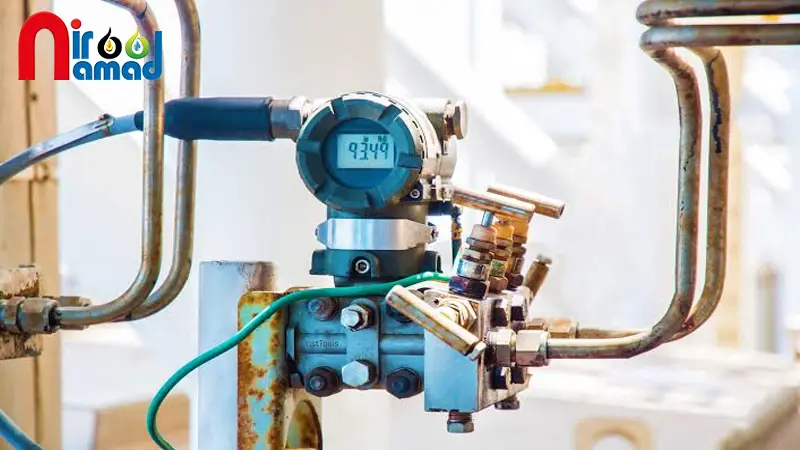

کاربرد ترانسمیتر فشار در صنعت
ترانسمیتر فشار یکی از تجهیزات کلیدی سیستم های اتوماسیون صنعتی است و تقریبا در تمام صنایع فرآیندی مورد استفاده قرار می گیرد. اطلاعات دقیق فشار، نقش مهمی در کنترل کیفیت، افزایش ایمنی تجهیزات و کاهش مصرف انرژی دارد. مهم ترین کاربردهای این تجهیز عبارت اند از:
- کنترل فشار خطوط انتقال نفت و گاز
- پایش عملکرد کمپرسورها و توربین ها
- کنترل فشار دیگ های بخار
- اندازه گیری سطح مخازن تحت فشار با استفاده از اختلاف فشار
- کنترل عملکرد پمپ ها
- اندازه گیری دبی در تجهیزات اختلاف فشاری مانند اوریفیس و ونتوری
- پایش گرفتگی فیلترهای صنعتی
- کنترل سیستم های هیدرولیک و پنوماتیک
- اندازه گیری فشار راکتورها در صنایع شیمیایی
- کنترل فرآیندهای تولید دارو و مواد غذایی
- پایش فشار تجهیزات تصفیه آب و فاضلاب
- حفاظت از تجهیزات در برابر افزایش بیش از حد فشار
تفاوت ترانسمیتر فشار، سنسور فشار و گیج فشار
|
ویژگی |
سنسور فشار | گیج فشار |
ترانسمیتر فشار |
|
وظیفه اصلی |
تبدیل فشار به سیگنال اولیه | نمایش مستقیم فشار |
اندازه گیری و ارسال سیگنال استاندارد |
|
خروجی |
میلی ولت یا مقاومت | عقربه یا نمایشگر مکانیکی | 4-20 mA ، ولتاژ یا دیجیتال |
| قابلیت اتصال به PLC | ندارد | ندارد |
دارد |
|
نیاز به مدار پردازش |
خارجی | ندارد | داخلی |
| دقت | بالا | متوسط |
بسیار بالا |
|
قابلیت کالیبراسیون دیجیتال |
محدود | ندارد | دارد |
| مناسب اتوماسیون صنعتی | نیازمند مدار تکمیلی | مناسب نیست |
کاملا مناسب |
|
قیمت |
متوسط | پایین تر |
بالاتر |
معایب و مزایای ترانسمیتر فشار
دقت بسیار بالا در اندازه گیری و قابلیت ارسال اطلاعات در فواصل طولانی از مزایای اصلی ترانسمیتر فشار است و هزینه بیشتر در مدل های هوشمند آن از عیب های این دستگاه می باشد. دیگر مزایا و معایب ترانسمیتر فشار عبارتند از:
مزایا ترانسمیتر فشار
- مقاومت مناسب در برابر نویز الکترومغناطیسی
- امکان اتصال به سیستم های PLC و DCS
- پایداری بلندمدت
- قابلیت استفاده در محیط های انفجاری
- قابلیت کالیبراسیون دقیق
- کاهش خطای انسانی
- امکان مانیتورینگ آنلاین فرآیند
- افزایش ایمنی تجهیزات صنعتی
معایب ترانسمیتر فشار
- قیمت بالاتر نسبت به گیج فشار
- نیاز به منبع تغذیه
- حساسیت برخی مدل ها به اضافه فشار شدید
- نیاز به کالیبراسیون دوره ای
- لزوم انتخاب صحیح متریال برای سیالات خورنده

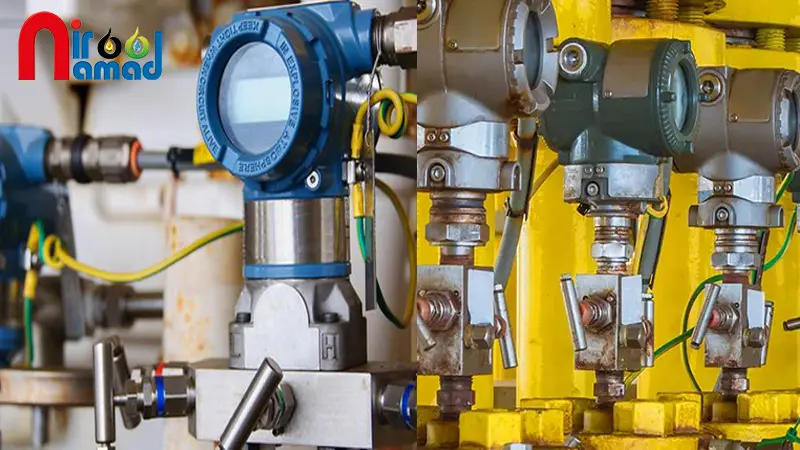

راهنمای انتخاب ترانسمیتر فشار مناسب
انتخاب ترانسمیتر فشار نباید تنها بر اساس محدوده اندازه گیری یا قیمت انجام شود. در پروژه های صنعتی، عواملی مانند نوع سیال، شرایط محیطی، استانداردهای ایمنی و دقت موردنیاز بر عملکرد تجهیز تاثیر مستقیم دارند. هنگام انتخاب، موارد زیر را بررسی کنید:
- محدوده فشار را به گونه ای انتخاب کنید که فشار کاری بین 30 تا 70 درصد رنج نامی ترانسمیتر قرار گیرد.
- نوع فشار موردنیاز (گیج، مطلق یا تفاضلی) را متناسب با فرآیند انتخاب کنید.
- جنس دیافراگم را بر اساس خورندگی، دما و ماهیت سیال انتخاب کنید.
- متریال بدنه را با شرایط محیطی مانند رطوبت، گردوغبار و مواد شیمیایی تطبیق دهید.
- کلاس دقت تجهیز را با حساسیت فرآیند هماهنگ کنید؛ برای فرآیندهای حساس دقت 0.1 درصد یا بهتر توصیه می شود.
- حداکثر فشار قابل تحمل را بررسی کنید تا تجهیز در برابر شوک های فشاری آسیب نبیند.
- محدوده دمای فرآیند و دمای محیط را با مشخصات فنی ترانسمیتر مقایسه کنید.
- استاندارد حفاظتی IP و در صورت نیاز گواهی ضدانفجار (Ex) را بررسی کنید.
- نوع اتصال فرآیندی شامل رزوه، فلنج یا اتصال دیافراگمی را متناسب با تجهیزات خط انتخاب کنید.
نتیجه گیری
ترانسمیتر فشار یکی از مهم ترین تجهیزات ابزار دقیق برای اندازه گیری و کنترل فشار در فرآیندهای صنعتی است. این تجهیز با استفاده از سنسور، دیافراگم، مدار الکترونیکی و مبدل سیگنال، فشار سیال را به خروجی استاندارد قابل استفاده در سیستم های کنترل تبدیل می کند. بسته به نیاز فرآیند، می توان از ترانسمیترهای فشار گیج، مطلق، تفاضلی یا هوشمند استفاده کرد.
بررسی دقیق محدوده فشار، دقت، جنس قطعات، نوع خروجی، استانداردهای حفاظتی و شرایط محیطی، مهم ترین عوامل در انتخاب یک ترانسمیتر مناسب هستند. اگر برای انتخاب، خرید یا دریافت مشاوره تخصصی انواع ترانسمیتر فشار نیاز به راهنمایی دارید، کارشناسان نیرونماد می توانند متناسب با شرایط فرآیند، بهترین گزینه را به شما معرفی کنند.
سوالات متداول
1. خروجی ترانسمیتر فشار چند میلی آمپر است؟
رایج ترین خروجی ترانسمیتر فشار در صنایع، 4 تا 20 میلی آمپر است. در این استاندارد، مقدار 4 میلی آمپر نشان دهنده حداقل فشار اندازه گیری و 20 میلی آمپر نشان دهنده حداکثر فشار محدوده تعریف شده است. این روش انتقال سیگنال مقاومت بالایی در برابر نویز دارد و امکان تشخیص قطع شدن سیم نیز وجود دارد؛ زیرا جریان کمتر از 4 میلی آمپر معمولا به عنوان خطا در نظر گرفته می شود.
2. آیا ترانسمیتر فشار نیاز به کالیبراسیون دارد؟
بله. هر ترانسمیتر فشار باید در بازه های زمانی مشخص کالیبره شود تا دقت اندازه گیری آن حفظ شود. فاصله زمانی کالیبراسیون به عواملی مانند شرایط محیطی، تعداد سیکل های کاری، دمای فرآیند، ارتعاشات، حساسیت فرآیند و الزامات استانداردهای کیفیت بستگی دارد. در صنایع حساس مانند پتروشیمی، داروسازی و نیروگاه ها معمولا کالیبراسیون سالانه یا شش ماهه انجام می شود.
3. بهترین نوع ترانسمیتر فشار برای پتروشیمی چیست؟
در صنایع پتروشیمی ترانسمیترهای فشار هوشمند با فناوری خازنی بهترین انتخاب هستند. این تجهیزات دقت بالا، پایداری طولانی مدت، مقاومت مناسب در برابر تغییرات دما، قابلیت ارتباط دیجیتال، امکان تنظیم از راه دور و عملکرد مطمئن در محیط های خورنده را ارائه می دهند.
