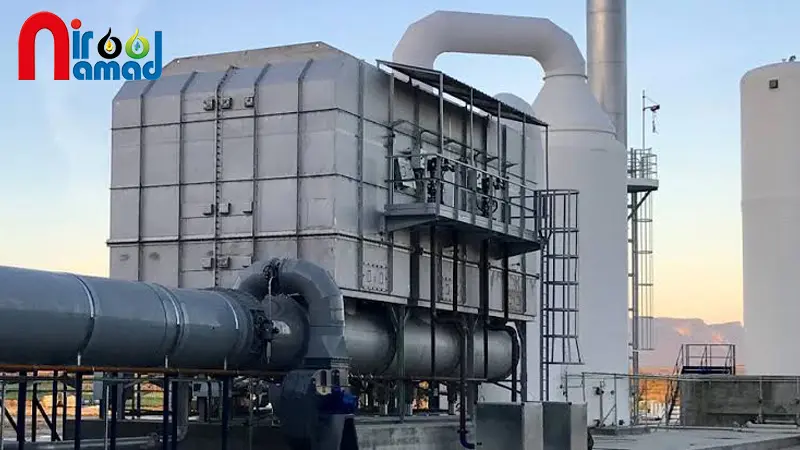

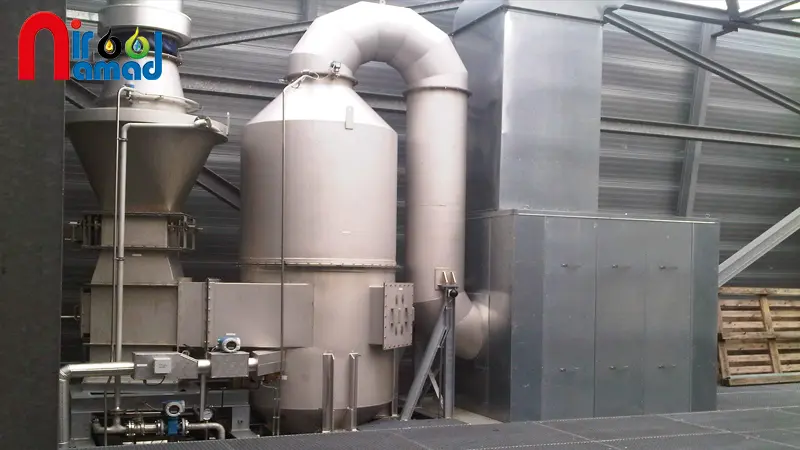

اسکرابر (Scrubber) یکی از تجهیزات کلیدی کنترل آلودگی هوا در صنایع است که برای حذف گازهای اسیدی، ذرات معلق، بخارات شیمیایی و برخی ترکیبات سمی از جریان گاز خروجی به کار می رود. عملکرد این تجهیز بر پایه تماس کنترل شده بین گاز آلوده و یک مایع یا جاذب جامد انجام می شود تا آلاینده ها جذب، حل یا خنثی شوند.
راندمان حذف آلاینده در اسکرابر به نوع طراحی، سرعت جریان، زمان تماس، اندازه قطرات مایع و ویژگی شیمیایی آلاینده وابسته است. این تجهیز در بسیاری از انواع برج های جداسازی جایگاه ویژه ای دارد و نقش مهمی در رعایت استانداردهای زیست محیطی صنایع ایفا می کند.
اسکرابر چگونه آلاینده های گاز را حذف می کند؟
اسکرابر با ایجاد سطح تماس گسترده میان گاز آلوده و سیال شستشو، شرایط انتقال جرم را فراهم می کند. در این فرآیند، مولکول های آلاینده از فاز گاز به فاز مایع منتقل می شوند و سپس از جریان خروجی حذف خواهند شد. در اسکرابرهای تر، مایع شستشو به صورت قطرات بسیار ریز در مسیر گاز اسپری می شود. هرچه قطر قطرات کوچک تر باشد، سطح تماس افزایش یافته و راندمان جذب بیشتر خواهد شد.
البته کاهش بیش از حد اندازه قطرات باعث افزایش افت فشار و مصرف انرژی می شود؛ به همین دلیل طراحی نازل اهمیت بالایی دارد. در صنایع فرآیندی، اسکرابر اغلب در مسیر خروجی تجهیزاتی مانند برج تقطیر یا واحدهای احتراق نصب می شود تا پیش از ورود گاز به دودکش، غلظت آلاینده ها به مقدار مجاز کاهش پیدا کند.
اجزای اصلی اسکرابر
هر اسکرابر از مجموعه ای از قطعات مکانیکی و هیدرولیکی تشکیل شده که عملکرد صحیح آن ها مستقیما بر راندمان حذف آلاینده اثر می گذارد. اجزای اصلی آن عبارتند از :
- بدنه
- نازل های پاشش
- فن ها در اسکرابر
- پمپ گردش مایع
بدنه (Tower) در اسکرابر
بدنه اسکرابر محل اصلی تماس گاز و مایع است. این قسمت به شکل استوانه ای طراحی می شود تا توزیع جریان یکنواخت باشد و از ایجاد نواحی مرده جلوگیری شود. جنس بدنه بر اساس نوع سیال انتخاب می شود. برای محیط های خورنده از پلی پروپیلن، FRP ، PVC یا فولاد ضدزنگ استفاده می شود. ارتفاع برج نیز بر اساس زمان تماس موردنیاز میان گاز و مایع تعیین می شود.
نازل های پاشش
نازل مهم ترین بخش توزیع مایع در اسکرابر است. طراحی مناسب نازل باعث می شود قطرات با اندازه یکنواخت تولید شوند و تمام سطح مقطع برج پوشش داده شود. نازل های مخروطی، فن دار و توخالی متداول ترین انواع مورد استفاده هستند. انتخاب نازل به دبی مایع، فشار کاری، نوع آلاینده و احتمال گرفتگی بستگی دارد.

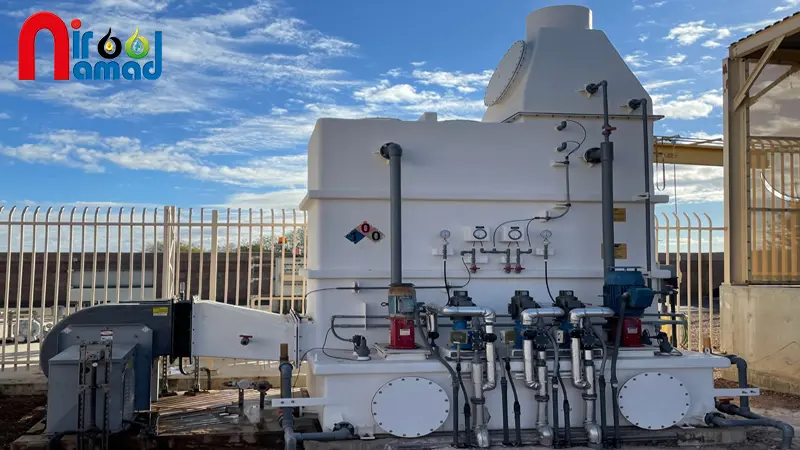

فن ها در اسکرابر
فن وظیفه ایجاد اختلاف فشار و عبور جریان گاز از داخل اسکرابر را بر عهده دارد. در سیستم های صنعتی از فن سانتریفیوژ استفاده می شود زیرا توانایی غلبه بر افت فشار تجهیزات را دارد. ظرفیت فن باید متناسب با حجم گاز خروجی انتخاب شود؛ انتخاب فن کوچک موجب کاهش راندمان و انتخاب فن بزرگ باعث افزایش مصرف برق خواهد شد.
پمپ گردش مایع
پمپ، محلول شستشو را از مخزن به نازل ها منتقل می کند و پس از جمع آوری، دوباره آن را وارد چرخه می کند. انتخاب هد و دبی مناسب اهمیت زیادی دارد، زیرا کاهش فشار خروجی پمپ باعث درشت شدن قطرات و افت راندمان جذب خواهد شد.
در سیستم های صنعتی از پمپ های سانتریفیوژ ضدخوردگی استفاده می شود که توانایی کار مداوم در محیط های شیمیایی را دارند. در برخی صنایع مانند پالایش نفت، اسکرابر در کنار تجهیزاتی مانند وسل پالایشگاه نصب می شود تا بخارات خورنده و گازهای فرآیندی پیش از تخلیه تصفیه شوند.
نحوه عملکرد اسکرابر در صنعت
در یک واحد صنعتی، ابتدا گاز آلوده توسط فن مکش وارد اسکرابر می شود. سپس سرعت جریان تنظیم شده و گاز از ناحیه تماس عبور می کند. در اسکرابرهای تر، نازل ها محلول شستشو را به صورت قطرات ریز روی جریان گاز پاشش می کنند. آلاینده ها بر اثر انحلال، جذب یا واکنش شیمیایی از فاز گاز جدا می شوند. پس از آن، قطرات حاوی آلاینده در بخش جمع آوری مایع تخلیه شده و قطره گیر از خروج رطوبت همراه گاز جلوگیری می کند.

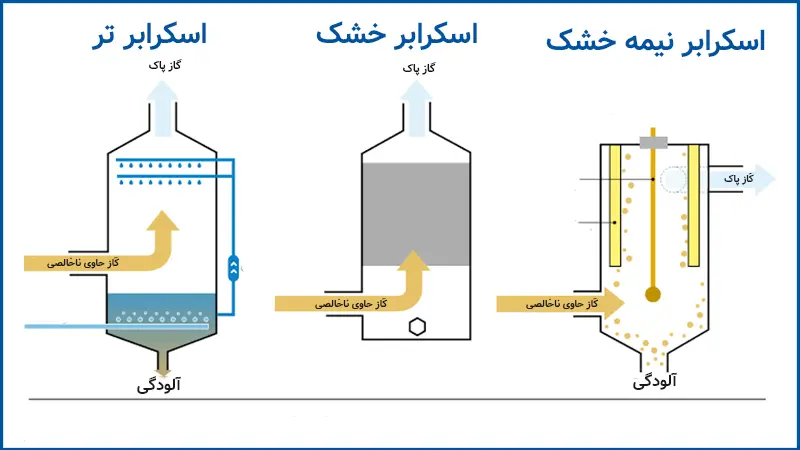

انواع اسکرابر (Scrubber)
انتخاب نوع اسکرابر به ماهیت آلاینده، دمای گاز، رطوبت جریان، راندمان موردنیاز و هزینه بهره برداری بستگی دارد که انواع آن شامل موارد زیر است:
- اسکرابر خشک
- اسکرابر نیمه خشک
- اسکرابر اسپری
اسکرابر خشک (Dry scrubber)
اسکرابر خشک بدون استفاده از مایع، آلاینده های گازی را با کمک جاذب های جامد حذف می کند. در این سیستم، موادی مانند آهک هیدراته، بی کربنات سدیم یا کربن فعال به جریان گاز تزریق می شوند. این مواد با گازهای اسیدی واکنش داده و ترکیبات جامد قابل جمع آوری ایجاد می کنند. این نوع اسکرابر برای گازهایی با دمای بالا مناسب است، زیرا نیازی به خنک کردن جریان گاز ندارد.
اسکرابر نیمه خشک
اسکرابر نیمه خشک ترکیبی از فناوری خشک و تر است. در این روش، محلول جاذب به صورت مه بسیار ریز به داخل جریان گاز پاشیده می شود. رطوبت موجود در قطرات تبخیر شده و واکنش شیمیایی میان آلاینده و جاذب انجام می شود. در پایان، ذرات جامد تشکیل شده توسط فیلترهای پارچه ای یا غبارگیرها جمع آوری می شوند.
اسکرابر اسپری (مرطوب)
اسکرابر اسپری یکی از متداول ترین انواع اسکرابر تر است. در این تجهیز، نازل ها مایع شستشو را به صورت قطرات یکنواخت در مسیر حرکت گاز پخش می کنند. آلاینده ها هنگام عبور از میان قطرات جذب یا حل شده و همراه مایع از سیستم خارج می شوند.
چه آلاینده هایی توسط اسکرابر حذف می شوند؟
اسکرابرها قابلیت حذف طیف گسترده ای از آلاینده های گازی و ذرات معلق را دارند و آلاینده هایی که توسط آن حذف می شوند عبارتند از:
|
آلاینده |
نوع اسکرابر مناسب |
میزان حذف |
|
دی اکسید گوگرد (SO2) |
تر، نیمه خشک | 95 تا 99 درصد |
| هیدروژن کلرید (HCl) | تر |
بیش از 99 درصد |
|
آمونیاک (NH3) |
تر با محلول اسیدی | 95 تا 98 درصد |
| هیدروژن سولفید (H3S) | تر |
90 تا 99 درصد |
|
ذرات معلق (PM) |
اسپری، ونتوری | 80 تا 99 درصد |
| بخارات اسیدی | تر |
بیش از 95 درصد |
|
فلورایدها |
نیمه خشک، تر |
95 تا 99 درصد |
کاربرد اسکرابر در صنایع
اسکرابر یکی از تجهیزات اصلی واحدهای کنترل آلودگی هوا محسوب می شود و در بسیاری از صنایع، پیش از تخلیه گاز به دودکش نصب می شود. کاربرد آن در صنایع شامل موارد زیر است:
- صنایع پتروشیمی
- پالایشگاه های نفت و گاز
- نیروگاه های حرارتی
- صنایع فولاد
- کارخانه های سیمان
- صنایع مس و روی
- کارخانه های تولید اسید
- صنایع شیمیایی
- واحدهای تولید کود شیمیایی
- صنایع داروسازی
- کارخانه های کاغذسازی
- صنایع غذایی دارای بخارات اسیدی
مزایا و معایب استفاده از اسکرابر
|
مزایا |
معایب |
|
راندمان بالا در حذف گازهای اسیدی |
مصرف انرژی در فن و پمپ |
| امکان حذف هم زمان ذرات و گازها |
نیاز به نگهداری دورهای |
|
قابلیت طراحی برای ظرفیت های مختلف |
احتمال خوردگی تجهیزات |
| کاهش انتشار آلاینده های خطرناک |
تولید پساب در اسکرابرهای تر |
|
قابلیت استفاده برای گازهای با غلظت بالا |
نیاز به مصرف مواد شیمیایی |
| عملکرد پایدار در کارکرد مداوم |
افت فشار در سیستم |
تفاوت اسکرابر و برج جذب
اگرچه هر دو تجهیز برای حذف آلاینده های گازی استفاده می شوند، اما از نظر طراحی و هدف عملکرد تفاوت دارند. اسکرابر علاوه بر جذب گاز، توانایی حذف ذرات معلق و آئروسل ها را نیز دارد، در حالی که برج جذب بیشتر برای انتقال جرم میان گاز و مایع با هدف جذب یک آلاینده مشخص طراحی می شود. در اسکرابر، نازل های پاشش و برخورد مستقیم قطرات با جریان گاز نقش اصلی را ایفا می کنند، اما در برج جذب از پکینگ یا سینی استفاده می شود تا سطح تماس افزایش یابد.
نتیجه گیری
اسکرابر یکی از موثرترین تجهیزات کنترل آلودگی هوا برای حذف گازهای اسیدی، بخارات شیمیایی و ذرات معلق در صنایع مختلف است. عملکرد این تجهیز بر پایه انتقال جرم و در بسیاری از کاربردها واکنش شیمیایی میان آلاینده و سیال شستشو انجام می شود. انتخاب صحیح نوع اسکرابر، طراحی مناسب نازل ها، ظرفیت فن، دبی پمپ و جنس تجهیزات، تاثیر مستقیمی بر راندمان و هزینه بهره برداری دارد.
استفاده از اسکرابر علاوه بر کاهش انتشار آلاینده ها، موجب افزایش ایمنی فرآیند و رعایت الزامات زیست محیطی می شود. اگر برای انتخاب اسکرابر متناسب با فرآیند صنعتی خود به مشاوره تخصصی نیاز دارید، کارشناسان نیرونماد آماده ارائه راهکارهای مهندسی و انتخاب مناسب ترین تجهیز هستند.
سوالات متداول
1. هزینه نگهداری اسکرابر چقدر است؟
هزینه نگهداری به نوع اسکرابر، ظرفیت سیستم، کیفیت گاز ورودی و میزان مصرف مواد شیمیایی بستگی دارد. در اسکرابرهای تر، بیشترین هزینه مربوط به تعویض نازل ها، سرویس پمپ، کنترل خوردگی، تنظیم کیفیت محلول شستشو و دفع یا تصفیه پساب است.
2. راندمان حذف آلاینده در اسکرابر چقدر است؟
راندمان اسکرابر بر اساس نوع آلاینده و طراحی سیستم بین 90 تا 99 درصد است.
