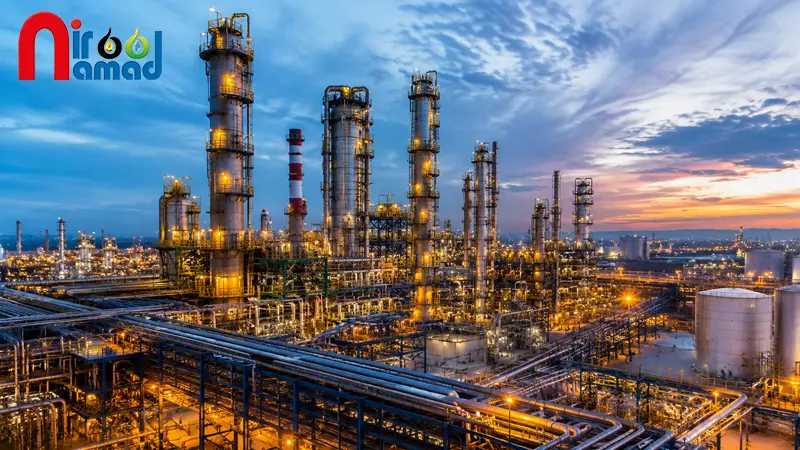

پالایش صنعتی مجموعه ای از فرآیندهای فیزیکی و شیمیایی است که نفت خام را به محصولات با ارزش مانند بنزین، گازوئیل، سوخت جت، روغن پایه و خوراک صنایع پتروشیمی تبدیل می کند. در این میان، برج تقطیر یکی از مهم ترین تجهیزات پالایشگاهی است که با جداسازی برش های مختلف نفت خام، نقش کلیدی در آغاز فرآیند پالایش ایفا می کند. هر واحد پالایشگاهی وظیفه مشخصی دارد و عملکرد صحیح آن مستقیما بر کیفیت محصول، راندمان تولید و میزان مصرف انرژی اثر می گذارد.
انتخاب ترتیب فرآیندها بر اساس ترکیب نفت خام، مشخصات محصول نهایی و استانداردهای زیست محیطی انجام می شود. امروزه استفاده از فناوری های پیشرفته، انواع کاتالیست اختصاصی و سیستم های کنترل هوشمند باعث افزایش بازده پالایشگاه ها و کاهش تولید آلاینده ها شده است.
فرآیندهای پالایشگاهی در صنعت نفت
پالایش نفت تنها به جداسازی برش های مختلف محدود نمی شود. هر برش نفتی پس از جداسازی وارد واحدهای فرآیندی می شود تا خواص فیزیکی و شیمیایی آن برای تولید محصولات استاندارد بهبود یابد. ترتیب اجرای این فرآیندها بر اساس طراحی وسل پالایشگاه، نوع نفت خام، ظرفیت تولید و کیفیت مورد انتظار محصولات تعیین می شود. فرآیندهایی که در پالایشگاه انجام می شود عبارتند از:
- تقطیر اتمسفریک
- تقطیر در خلا
- فرآیند کراکینگ
- فرآیند ریفرمینگ کاتالیستی
- فرآیند هیدروتریتینگ
- فرآیند کک سازی
تقطیر اتمسفریک
تقطیر اتمسفریک نخستین و مهم ترین واحد عملیاتی هر پالایشگاه محسوب می شود. در این فرآیند، نفت خام پس از نمک زدایی و پیش گرمایش وارد کوره شده و تا حدود ۳۴۰ تا ۳۷۰ درجه سانتی گراد گرم می شود. سپس خوراک وارد برج تقطیر می شود که اختلاف نقطه جوش هیدروکربن ها باعث جداسازی آن ها در سینی های مختلف برج خواهد شد. محصولات این واحد شامل موارد زیر هستند:
- گازهای سبک
- نفتا
- نفت سفید
- سوخت جت
- گازوئیل
- باقیمانده سنگین اتمسفریک
طراحی تعداد سینی ها، نسبت رفلاکس، فشار عملیاتی و پروفیل دمایی برج تاثیر مستقیمی بر راندمان جداسازی دارد.

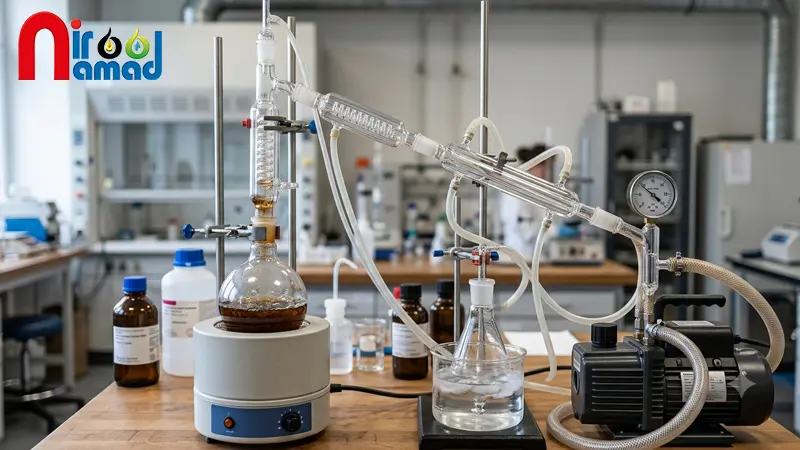

تقطیر در خلا (Vacuum Distillation)
باقیمانده برج اتمسفریک دارای نقطه جوش بسیار بالایی است و در فشار معمولی دچار شکست حرارتی می شود. به همین دلیل این خوراک وارد برج خلا می شود تا در فشار پایین تر، بدون تخریب مولکولی تقطیر گردد. فشار عملیاتی این واحد معمولا بین ۲۰ تا ۱۰۰ میلی بار است.
کاهش فشار باعث کاهش دمای جوش ترکیبات سنگین می شود و امکان تولید برش های ارزشمند مانند واکس دیستیلیت، روغن پایه و خوراک واحد کراکینگ کاتالیستی را فراهم می کند. ایجاد خلا توسط اجکتور بخار یا پمپ های خلا انجام می شود و کنترل فشار برای جلوگیری از تشکیل کک اهمیت بسیار بالایی دارد.

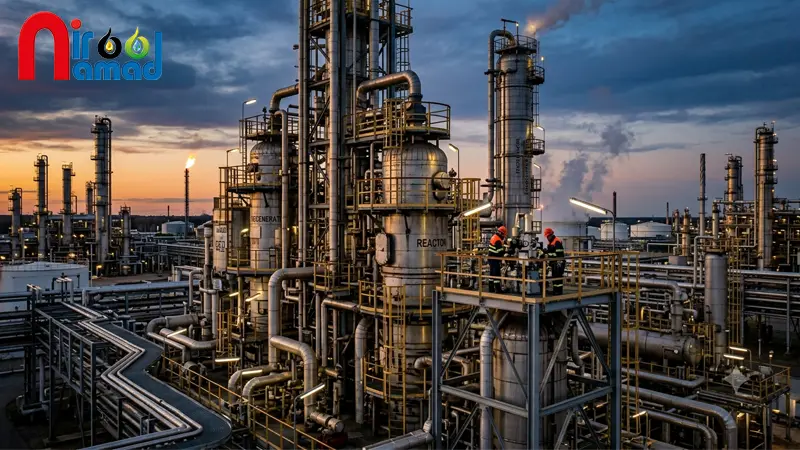

فرآیند کراکینگ (Cracking)
کراکینگ فرآیندی است که طی آن مولکول های سنگین هیدروکربنی به ترکیبات سبک تر تبدیل می شوند. این فرآیند نقش مهمی در افزایش تولید بنزین و اولفین ها دارد. دو فناوری اصلی در پالایشگاه ها استفاده می شود:
- کراکینگ حرارتی که با دمای بالا و بدون کاتالیست انجام می شود.
- کراکینگ کاتالیستی سیال (FCC) که از کاتالیست زئولیتی استفاده می کند.
در واحد FCC دمای واکنش حدود ۵۰۰ تا ۵۵۰ درجه سانتی گراد است. کاتالیست پس از تشکیل کک وارد احیاکننده شده و دوباره به راکتور بازمی گردد. این چرخه مداوم موجب افزایش بازده تولید بنزین با عدد اکتان مناسب می شود.
فرآیند ریفرمینگ کاتالیستی
هدف اصلی ریفرمینگ کاتالیستی افزایش عدد اکتان نفتای سبک و تولید هیدروژن است. در این فرآیند، پارافین های خطی به ایزوپارافین ها، نفتن ها و ترکیبات آروماتیکی تبدیل می شوند. کاتالیست های مورد استفاده از پلاتین، رنیوم یا ترکیبات دو فلزی روی پایه آلومینوم ساخته می شوند. مهم ترین واکنش های این واحد عبارتند از:
- دهیدروژناسیون نفتن ها
- ایزومریزاسیون پارافین ها
- سیکلیزاسیون هیدروکربن ها
- هیدروکراکینگ محدود
هیدروژن تولیدشده در این واحد بهعنوان خوراک واحدهای هیدروتریتینگ مورد استفاده قرار می گیرد.

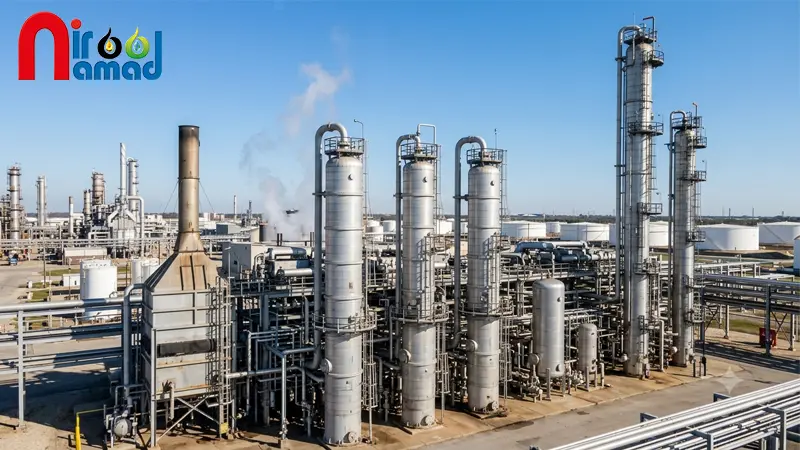

فرآیند هیدروتریتینگ
هیدروتریتینگ یکی از مهم ترین فرآیندهای تصفیه پالایشگاهی برای حذف ناخالصی ها از برش های نفتی است. در این واحد، ترکیبات گوگرد، نیتروژن، اکسیژن و فلزات سنگین در حضور هیدروژن و کاتالیست حذف می شوند. کاتالیست های رایج شامل ترکیبات کبالت – مولیبدن و نیکل-مولیبدن هستند. مهم ترین مزایای این فرآیند عبارتند از:
- کاهش گوگرد محصولات
- افزایش پایداری سوخت
- محافظت از کاتالیست واحدهای پایین دستی
- کاهش آلایندگی سوخت مطابق استانداردهای بین المللی
کنترل نسبت هیدروژن به خوراک و دمای بستر کاتالیستی نقش تعیین کننده ای در عملکرد این واحد دارد.
فرآیند کک سازی
کک سازی برای تبدیل سنگین ترین باقیمانده های نفتی به محصولات سبک تر و کک نفتی استفاده می شود. در این فرآیند، خوراک در دمای حدود ۴۸۰ تا ۵۲۰ درجه سانتی گراد وارد درام کک شده و طی شکست حرارتی، هیدروکربن های سبک از آن جدا می شوند. محصولات این فرآیند شامل موارد زیر هستند:
- گازهای سبک
- نفتا
- گازوئیل
- کک نفتی
کک تولیدی بسته به میزان ناخالصی می تواند در صنایع فولاد، تولید آند آلومینیوم یا نیروگاه ها مورد استفاده قرار گیرد.

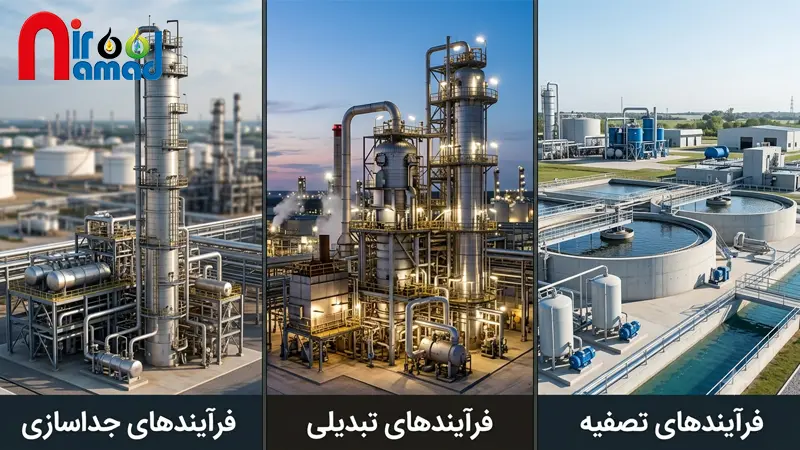

دسته بندی فرآیندهای پالایشگاهی
|
دسته فرآیند |
نمونه واحدها |
هدف |
|
فرآیندهای جداسازی |
تقطیر اتمسفریک، تقطیر در خلا | تفکیک برش های نفتی بر اساس نقطه جوش |
| فرآیندهای تبدیلی | کراکینگ، ریفرمینگ، کک سازی |
تبدیل مولکول های سنگین به محصولات با ارزش تر |
|
فرآیندهای تصفیه |
هیدروتریتینگ، شیرین سازی، گوگردزدایی |
حذف ناخالصی ها و بهبود کیفیت محصولات |
مهم ترین تجهیزات مورد استفاده در فرآیندهای پالایشگاهی
برج های تقطیر اتمسفریک و خلا، کوره های فرآیندی با راندمان بالا و راکتورهای بستر ثابت و بستر سیال از تجهیزات فرآیندهای پالایشگاهی است. دیگر تجهیزات مورد استفاده در آن شامل موارد زیر است:
- مبدل های حرارتی پوسته و لوله
- کمپرسورهای گاز فرآیندی
- پمپ های انتقال نفت و فرآورده
- درام های کک
- سیستم های تولید و بازیافت هیدروژن
- جداکننده های سه فازی
- شیرهای کنترلی فشار و دما
- سیستم های کنترل توزیع شده (DCS)
- تجهیزات ابزار دقیق شامل ترانسمیتر، فلومتر و آنالایزرهای آنلاین
نتیجه گیری
موفقیت یک پالایشگاه صنعتی به هماهنگی دقیق میان واحدهای جداسازی، تبدیل و تصفیه وابسته است. تقطیر اتمسفریک و خلا وظیفه تفکیک اولیه برش های نفتی را بر عهده دارند، کراکینگ و کک سازی ارزش اقتصادی خوراک های سنگین را افزایش می دهند، ریفرمینگ کاتالیستی عدد اکتان و تولید هیدروژن را بهبود می بخشد و هیدروتریتینگ با حذف گوگرد و سایر ناخالصی ها محصولات را مطابق استانداردهای روز آماده مصرف می کند.
شناخت دقیق عملکرد هر فرآیند، انتخاب تجهیزات مناسب و کنترل صحیح پارامترهای عملیاتی، کلید افزایش بهره وری و کاهش هزینه های پالایش است. اگر به دنبال تجهیزات صنعتی باکیفیت و راهکارهای تخصصی برای صنایع پالایشگاهی هستید، نیرونماد می تواند انتخابی مطمئن برای تامین نیازهای صنعتی شما باشد.
