مبدل حرارتی تجهیزی مهندسی است که انرژی گرمایی را بین دو یا چند سیال با دماهای متفاوت منتقل می کند، بدون اینکه در بیشتر طراحی ها سیالها با یکدیگر مخلوط شوند. این تجهیزات نقش مهمی در کاهش مصرف انرژی، بازیابی حرارت و افزایش راندمان فرایندهای صنعتی دارند.
انتخاب نوع مناسب مبدل به دما، فشار، ویسکوزیته، ضریب انتقال حرارت و شرایط کاری بستگی دارد. در صنایع نفت، گاز، پتروشیمی و نیروگاه ها، مبدل حرارتی یکی از تجهیزات کلیدی محسوب می شود و در کنار تجهیزاتی مانند وسل پالایشگاه عملکرد پایدار خطوط فرایندی را تضمین می کند.
مبدل حرارتی (مبدل گرمایی) چگونه کار می کند؟
اساس عملکرد مبدل حرارتی بر انتقال انرژی از سیال گرم به سیال سرد است. این انتقال بر اساس اختلاف دما و مطابق قوانین ترمودینامیک انجام می شود. هرچه اختلاف دمای دو سیال بیشتر باشد، نرخ انتقال حرارت نیز افزایش پیدا می کند. نحوه کارکرد آن به صورت زیر است:
- در اکثر مبدل ها، یک دیواره فلزی با رسانایی حرارتی بالا میان دو سیال قرار می گیرد. گرما ابتدا از سیال گرم به سطح فلز منتقل می شود.
- سپس در ضخامت فلز هدایت شده و در نهایت به سیال سرد انتقال می یابد. این فرایند شامل سه مکانیزم همرفت، هدایت و در برخی شرایط تشعشع است.
- راندمان انتقال حرارت به عواملی مانند ضریب انتقال حرارت، سرعت جریان، نوع آرایش جریان (همسو یا ناهمسو)، جنس صفحات یا لوله ها، زبری سطح، میزان رسوب و اختلاف دمای میانگین لگاریتمی وابسته است.
- در طراحی های صنعتی جریان ناهمسو انتخاب می شود، زیرا اختلاف دما را در طول مسیر حفظ کرده و بازده انتقال حرارت را افزایش می دهد.
- در پالایشگاه ها، بخشی از انرژی خروجی جریان های داغ برای پیش گرمایش خوراک پالایشگاه استفاده می شود. این روش باعث کاهش مصرف سوخت و افزایش بهره وری انرژی در واحدهای فرایندی می شود.

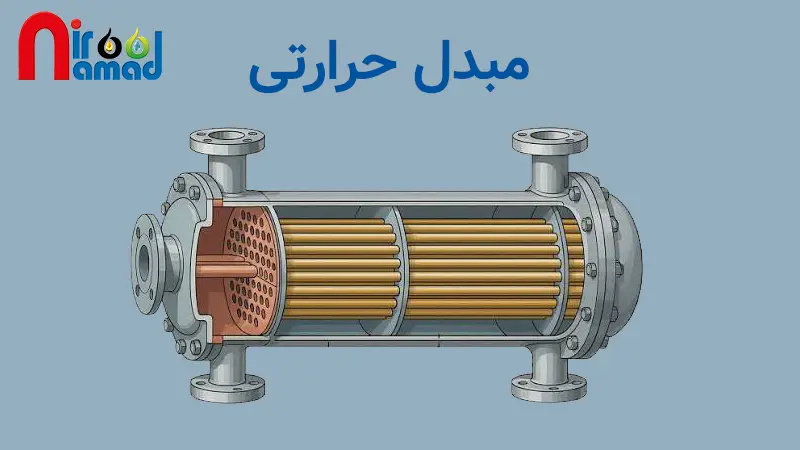

اجزای اصلی مبدل حرارتی
هر مبدل حرارتی از مجموعه ای از قطعات تشکیل شده که هرکدام وظیفه مشخصی در انتقال حرارت و تحمل شرایط عملیاتی دارند که اجزای آن عبارتند از:
- بدنه یا پوسته
- لولهها یا صفحات انتقال حرارت
- تیوب شیت (Tube Sheet)
- بافل یا صفحات هدایت کننده جریان
- هد ورودی و خروجی
- نازل های ورود و خروج سیال
- گسکت یا آب بند
- فلنج ها
- پایه نگهدارنده
- سیستم تخلیه و هواگیری
انواع مبدل حرارتی
مبدل های حرارتی تجهیزاتی هستند که برای انتقال انرژی گرمایی از یک سیال به سیال دیگر، بدون تماس مستقیم آن ها، استفاده می شوند. این تجهیزات در انواع مختلفی با هدف کاربردهای متفاوت صنعتی طراحی شده اند که به شامل موارد زیر است:
- مبدل حرارتی پوسته و لوله
- مبدل حرارتی صفحه ای
- مبدل حرارتی هواخنک
- مبدل حرارتی دو لوله ای

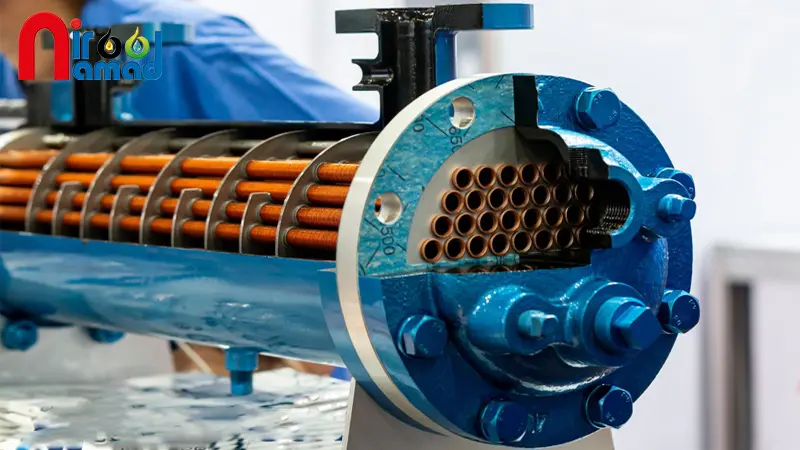

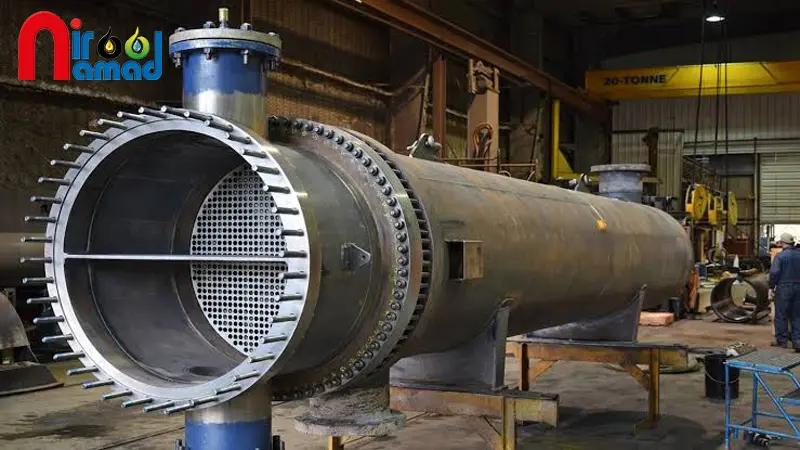

مبدل حرارتی پوسته و لوله
این نوع رایج ترین مبدل مورد استفاده در صنایع سنگین است. در این طراحی، دسته ای از لوله ها داخل یک پوسته استوانه ای قرار می گیرند و یکی از سیال ها داخل لوله ها و سیال دیگر در فضای پوسته جریان پیدا می کند.
وجود بافل ها باعث افزایش تلاطم جریان و افزایش ضریب انتقال حرارت می شود. این مبدل ها قابلیت تحمل فشارهای بسیار بالا، دماهای زیاد و اختلاف فشار قابل توجه را دارند. همچنین امکان تعمیر، تعویض تیوب ها و افزایش ظرفیت در بسیاری از مدل ها وجود دارد.

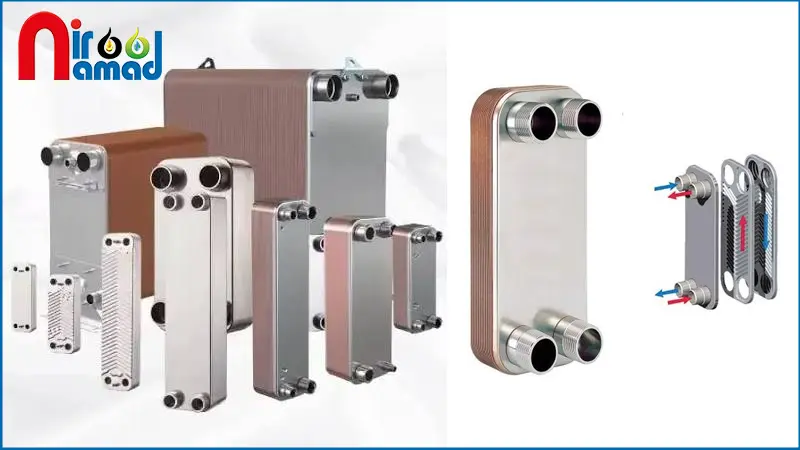

مبدل حرارتی صفحه ای
در این طراحی، انتقال حرارت میان صفحات فلزی نازک و موج دار انجام می شود. افزایش سطح تماس و ایجاد جریان آشفته، ضریب انتقال حرارت بسیار بالایی ایجاد می کند.
افت دمای نزدیک بین دو سیال، ابعاد فشرده، وزن کمتر و امکان افزایش ظرفیت با افزودن صفحات جدید از مهم ترین ویژگی های این مبدل هستند. به همین دلیل در صنایع غذایی، دارویی، تهویه مطبوع، سیستم های گرمایش مرکزی و تجهیزات فرآیندی با سیالات تمیز کاربرد گسترده دارند.
مبدل حرارتی هوا خنک
در این مدل، هوا به جای آب نقش سیال خنک کننده را ایفا می کند. سیال فرایندی داخل لوله های فین دار جریان دارد و فن های صنعتی حجم زیادی از هوا را از روی سطح لوله ها عبور می دهند تا گرما دفع شود.
این نوع مبدل برای مناطقی که منابع آبی محدود هستند گزینه بسیار مناسبی محسوب می شود. همچنین در واحدهای بالادستی نفت، تجهیزات پالایشگاه، صنایع گاز و نیروگاه ها به دلیل حذف مصرف آب، هزینه های عملیاتی را کاهش می دهد.

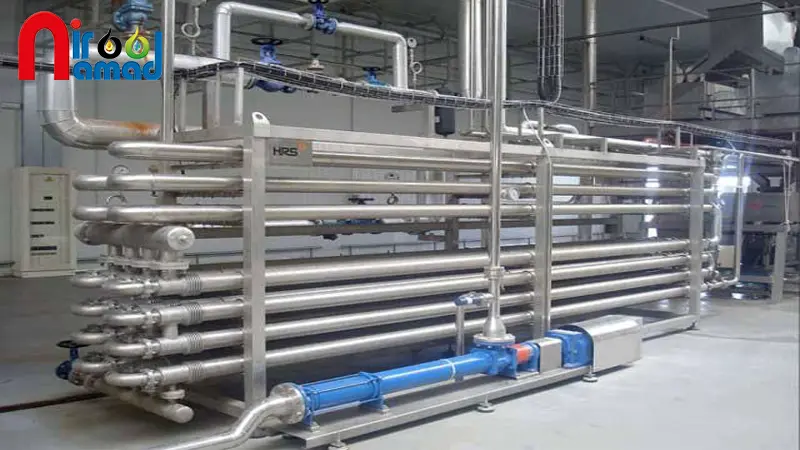

مبدل حرارتی دو لوله ای
مبدل حرارتی دو لوله ای ساده ترین نوع مبدل حرارتی غیرمستقیم محسوب می شود. این تجهیز از دو لوله هم مرکز تشکیل شده است. نحوه عملکرد این مبدل به صورت زیر است:
- سیال گرم در یکی از لوله ها و سیال سرد در فضای بین دو لوله حرکت می کند. انتقال حرارت از طریق دیواره فلزی لوله داخلی انجام می شود و دو سیال در تمام مسیر از یکدیگر جدا باقی می مانند.
- این نوع مبدل در دبی های پایین، ظرفیت های حرارتی محدود و واحدهای آزمایشگاهی یا فرایندهای کوچک استفاده می شود.
- طراحی ساده باعث شده تعمیرات، شست وشو و بازرسی آن نسبت به بسیاری از مبدل های دیگر آسان تر باشد.
- اگرچه سطح انتقال حرارت آن نسبت به مدل های پوسته و لوله یا صفحه ای کمتر است، اما برای فرآیندهایی که به کنترل دقیق دما نیاز دارند، انتخاب مناسبی به شمار می رود.
کاربردهای مبدل حرارتی
مبدل های حرارتی تقریبا در تمام صنایع فرآیندی استفاده می شوند، زیرا انتقال کنترل شده انرژی حرارتی کیفیت تولید، کاهش مصرف انرژی و پایداری تجهیزات را تضمین می کند. نوع مبدل با توجه به فشار، دما، نوع سیال، میزان رسوب و ظرفیت حرارتی انتخاب می شود. کاربردهای محتلف آن عبارتند از:
- پیش گرمایش سیالات فرایندی قبل از ورود به تجهیزات اصلی
- خنک کاری روغن سیستم های هیدرولیک و روانکاری
- تولید آب گرم صنعتی
- سیستم های سرمایش و تهویه مطبوع
- صنایع غذایی برای پاستوریزاسیون و استریلیزاسیون
- صنایع دارویی برای کنترل دقیق دمای فرآیند
- صنایع فولاد، سیمان و نیروگاه ها برای مدیریت انرژی
- انتقال حرارت بین جریان های فرآیندی قبل و بعد از برج تقطیر
- خنک سازی محصولات پتروشیمی پیش از ذخیره سازی یا انتقال
مزایا و اهمیت استفاده از مبدل حرارتی
| مزیت | اهمیت در فرآیندهای صنعتی |
| کاهش مصرف انرژی | بازیابی گرمای اتلافی و کاهش مصرف سوخت |
| افزایش راندمان فرآیند | انتقال موثرتر انرژی بین سیالات |
| کاهش هزینه های عملیاتی | کاهش مصرف آب، بخار و انرژی |
| افزایش عمر تجهیزات | جلوگیری از شوک حرارتی و کنترل دمای کاری |
| کاهش آلاینده های زیست محیطی | کاهش مصرف سوخت و تولید گازهای گلخانه ای |
| کنترل دقیق دما | حفظ کیفیت محصول و جلوگیری از تغییر خواص مواد |
| قابلیت کار در فشار و دمای بالا | مناسب برای صنایع نفت، گاز و پتروشیمی |
| امکان بازیابی انرژی | استفاده مجدد از گرمای جریان های خروجی |
| افزایش ایمنی فرآیند | جلوگیری از افزایش بیش از حد دمای تجهیزات |
| کاهش هزینه تعمیرات | عملکرد پایدار و کاهش استهلاک تجهیزات |
نتیجه گیری
مبدل حرارتی یکی از مهم ترین تجهیزات انتقال انرژی در صنایع مختلف است که بدون اختلاط مستقیم سیال ها، گرما را از جریان گرم به جریان سرد منتقل می کند. عملکرد صحیح این تجهیز به عواملی مانند نوع طراحی، آرایش جریان، جنس سطوح انتقال حرارت، ضریب انتقال حرارت، فشار، دما و میزان رسوب وابسته است.
مبدل های پوسته و لوله، صفحه ای و دو لوله ای هرکدام برای شرایط عملیاتی خاص طراحی شده اند و انتخاب صحیح آن ها تاثیر مستقیمی بر راندمان، کاهش مصرف انرژی و کاهش هزینه های بهره برداری دارد. اگر برای تامین تجهیزات فرآیندی به مشاوره تخصصی نیاز دارید، کارشناسان نیرونماد می توانند مناسب ترین راهکار را متناسب با شرایط پروژه شما ارائه دهند.
سوالات متداول
چرا راندمان مبدل حرارتی کاهش پیدا می کند؟
مهم ترین علت کاهش راندمان، تشکیل رسوب روی سطوح انتقال حرارت است. رسوبات مقاومت حرارتی ایجاد می کنند و مانع انتقال موثر گرما می شوند.
برای انتخاب مبدل حرارتی به چه پارامترهایی باید توجه کرد؟
انتخاب مبدل باید بر اساس ظرفیت انتقال حرارت موردنیاز، نوع سیال، دبی، فشار کاری، دمای ورودی و خروجی، افت فشار مجاز، ضریب انتقال حرارت، میزان رسوب پذیری، ویسکوزیته، جنس متریال، مقاومت در برابر خوردگی، فضای نصب، هزینه نگهداری و شرایط بهره برداری انجام شود.
آیا مبدل حرارتی باعث مخلوط شدن دو سیال می شود؟
خیر. در اغلب مبدل های حرارتی، دو سیال توسط دیواره ای فلزی از یکدیگر جدا می شوند و تنها انرژی حرارتی بین آن ها منتقل می شود.
