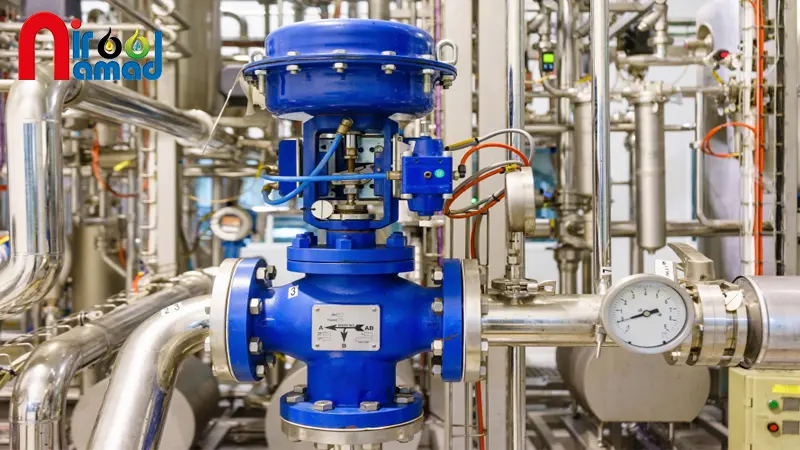

شیر کنترلی (Control Valve) تجهیزی است که دبی، فشار، دما یا سطح سیال را با دریافت فرمان از سیستم کنترل به صورت پیوسته تنظیم می کند. برخلاف شیرهای قطع و وصل، کنترل ولو می تواند در موقعیت های مختلف قرار بگیرد و مقدار عبور سیال را با دقت تغییر دهد.
عملکرد صحیح این تجهیز مستقیما بر کیفیت فرآیند، کاهش مصرف انرژی، افزایش ایمنی و پایداری تولید اثر می گذارد. انتخاب نوع شیر، عملگر، جنس بدنه و تریم باید بر اساس شرایط فرآیندی انجام شود تا از کاویتاسیون، سایش و نشتی جلوگیری شود. در بسیاری از پروژه های وسل پالایشگاه نیز کنترل ولو یکی از تجهیزات کلیدی حلقه های کنترلی محسوب می شود.
شیر کنترلی یا کنترل ولو چیست؟
کنترل ولو تجهیزی است که به عنوان عنصر نهایی در حلقه کنترل فرآیند عمل می کند. این تجهیز فرمان صادرشده از کنترلر را دریافت کرده و با تغییر میزان بازشدگی مسیر عبور سیال، مقدار متغیر فرآیندی را در محدوده تعیین شده نگه می دارد.
در یک سیستم کنترل، سنسور مقدار فشار، دما، دبی یا سطح را اندازه گیری می کند. سپس کنترلر با مقایسه مقدار واقعی و مقدار تنظیم شده، سیگنال اصلاحی تولید می کند. این سیگنال به عملگر شیر ارسال می شود تا موقعیت پلاگ تغییر کند و دبی عبوری تنظیم شود. در خطوط انتقال خوراک پالایشگاه، کنترل دقیق دبی اهمیت بالایی دارد زیرا هرگونه نوسان جریان می تواند عملکرد تجهیزات پایین دستی را تحت تاثیر قرار دهد.
نحوه عملکرد شیر کنترلی (Control Valve)
عملکرد کنترل ولو بر پایه تغییر سطح مقطع عبور سیال است. زمانی که کنترلر فرمان افزایش یا کاهش می کند، عملگر نیروی لازم را ایجاد کرده و ساقه شیر حرکت می کند. این حرکت باعث جابه جایی پلاگ نسبت به سیت شده و مقدار عبور سیال تغییر می کند. هرچه فاصله پلاگ از سیت بیشتر باشد، افت فشار کاهش یافته و دبی افزایش پیدا می کند. برعکس، نزدیک شدن پلاگ به سیت باعث افزایش مقاومت مسیر و کاهش جریان خواهد شد. در فرآیندهای حساس، تغییر موقعیت شیر باید با سرعت مناسب و بدون نوسان انجام شود.
اجزای اصلی کنترل ولو

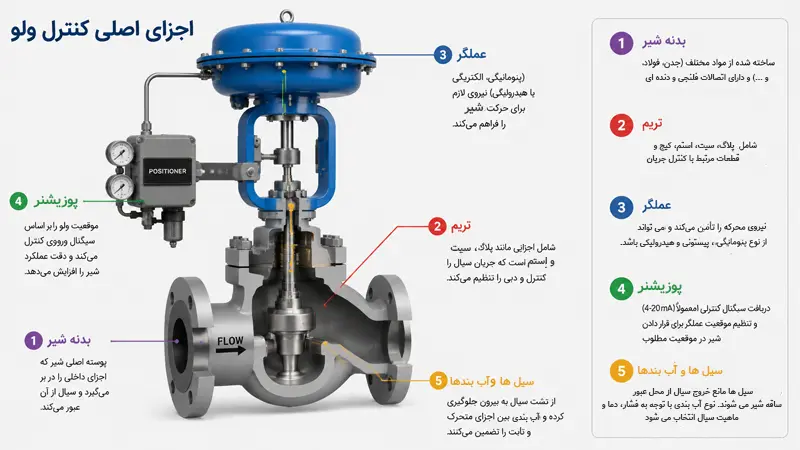

ساختار کلی یک شیر کنترلی بر پایه تعامل از چند بخش اصلی شکل گرفته است که عبارتند از:
- بدنه شیر
- تریم
- عملگر
- پوزیشنر
- سیل ها و آب بندها
بدنه شیر کنترل ولو
بدنه اصلی ترین بخش مکانیکی کنترل ولو است و وظیفه تحمل فشار، هدایت جریان و اتصال به خط لوله را بر عهده دارد. جنس بدنه متناسب با نوع سیال انتخاب می شود. فولاد کربنی برای سیالات معمولی، استنلس استیل برای محیط های خورنده، آلیاژهای دوبلکس برای آب دریا و آلیاژهای مقاوم به حرارت برای دماهای بالا کاربرد دارند.
تریم در شیر کنترلی
تریم مجموعه قطعات داخلی شامل پلاگ، سیت، استم، کیج و قطعات مرتبط با کنترل جریان است. این مجموعه بیشترین تماس را با سیال دارد و در معرض سایش، خوردگی و فرسایش قرار می گیرد. در سرویس های سخت از آلیاژهای سخت کاری شده یا پوشش هایی مانند استلایت استفاده می شود تا عمر قطعات افزایش یابد.
عملگر کنترل ولو
عملگر انرژی لازم برای حرکت شیر را تامین می کند. این نیرو می تواند توسط هوای فشرده، موتور الکتریکی یا فشار روغن ایجاد شود. عملگر باید گشتاور یا نیروی کافی برای غلبه بر اختلاف فشار، اصطکاک پکینگ و نیروهای هیدرودینامیکی را داشته باشد.
پوزیشنر شیر کنترلی
پوزیشنر تجهیزی است که موقعیت واقعی شیر را با سیگنال ورودی مقایسه کرده و خطای احتمالی را اصلاح می کند. استفاده از پوزیشنر باعث کاهش هیسترزیس، افزایش دقت کنترل، جبران اصطکاک مکانیکی و بهبود پاسخ دینامیکی شیر می شود.
سیل ها و آب بندها
سیل ها مانع خروج سیال از محل عبور ساقه شیر می شوند. نوع آب بندی با توجه به فشار، دما و ماهیت سیال انتخاب می شود. پکینگ های PTFE برای دماهای متوسط و اصطکاک پایین مناسب هستند، درحالی که پکینگ های گرافیتی در دماهای بالا عملکرد بهتری دارند. کیفیت آب بندی مستقیما بر ایمنی، میزان نشتی و هزینه های نگهداری اثر می گذارد.
انواع پرکاربرد شیرکنترلی

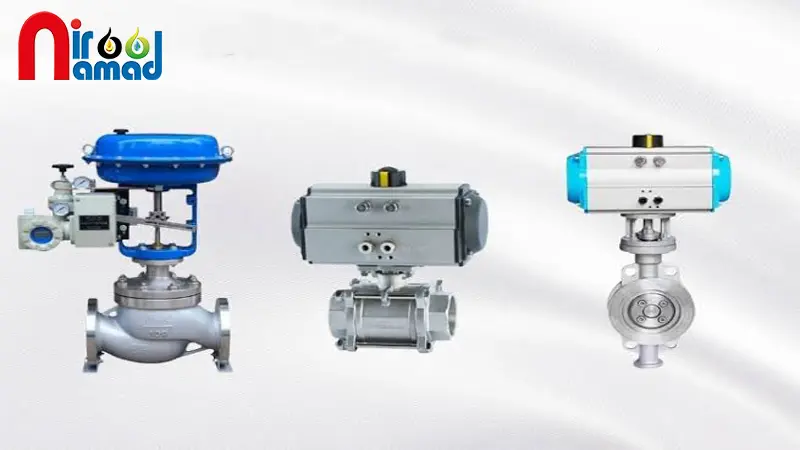

بهینه سازی دبی و فشار در واحدهای فرآیندی، مستلزم شناخت دقیق رفتار سیال در مواجهه با تغییرات هندسی مجرای عبور است. در این بین انواع پرکاربرد کنترل ولو شامل موارد زیر است:
- کنترل ولو پنوماتیکی
- شیرکنترلی الکتریکی
- کنترل ولو هیدرولیکی
- شیر دیافراگمی
کنترل ولو پنوماتیکی
در این مدل، هوای فشرده نیروی محرک عملگر را تامین می کند. کنترل ولوهای پنوماتیکی به دلیل سرعت پاسخ بالا، ایمنی مناسب در محیط های مستعد انفجار و هزینه نگهداری پایین، پرکاربردترین نوع کنترل ولو در صنایع نفت، گاز و پتروشیمی محسوب می شوند.
شیرکنترلی الکتریکی
در این نوع، موتور الکتریکی موقعیت شیر را تنظیم می کند. کنترل ولوهای الکتریکی زمانی استفاده می شوند که دسترسی به هوای ابزار دقیق وجود نداشته باشد یا کنترل بسیار دقیق موقعیت مورد نیاز باشد. این مدل برای ساختمان های هوشمند، صنایع غذایی، تاسیسات و خطوط انتقال آب کاربرد فراوانی دارد.
کنترل ولو هیدرولیکی
در این شیرها نیروی حرکت توسط فشار روغن ایجاد می شود. عملگرهای هیدرولیکی توان بالایی تولید می کنند و برای شیرهای بزرگ، فشارهای بسیار بالا و خطوط انتقال سنگین مناسب هستند. این مدل در صنایع دریایی، نیروگاهی و خطوط انتقال نفت خام کاربرد گسترده ای دارد.

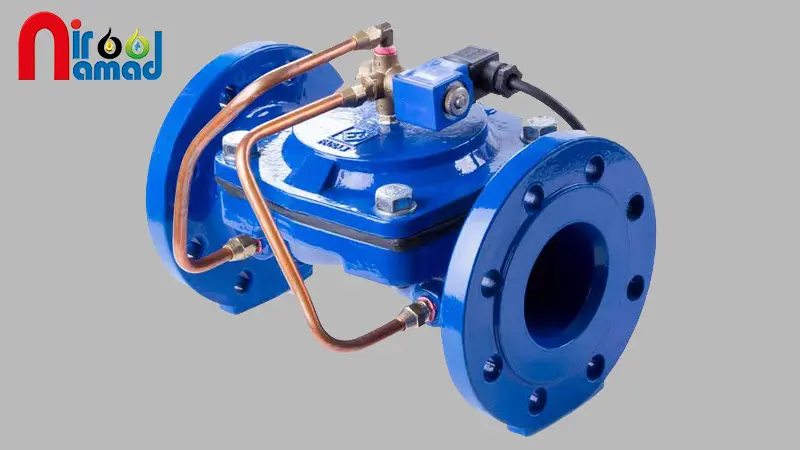

شیر دیافراگمی (Diaphragm Valve)
در این نوع، دیافراگم انعطاف پذیر جایگزین مکانیزم پلاگ و سیت شده است. عدم تماس مستقیم قطعات فلزی با سیال، این شیر را برای مواد شیمیایی خورنده، سیالات دارای ذرات جامد، صنایع دارویی و صنایع غذایی به گزینه ای مناسب تبدیل می کند. همچنین احتمال نشتی خارجی در این طراحی بسیار پایین است.
کاربرد شیرکنترلی (Control Valve) در صنعت
کنترل ولو یکی از مهم ترین تجهیزات اتوماسیون صنعتی است و تقریبا در تمام فرآیندهای پیوسته استفاده می شود. انتخاب صحیح این تجهیز باعث کاهش مصرف انرژی، افزایش کیفیت محصول، جلوگیری از نوسانات فرآیند و افزایش طول عمر تجهیزات می شود. کاربردهای مهم آن عبارتند از:
- کنترل دقیق دبی خطوط انتقال سیالات
- تنظیم فشار در خطوط بخار و گاز
- کنترل دمای مبدل حرارتی
- کنترل جریان مواد شیمیایی در واحدهای تزریق
- کنترل بخار ورودی به توربین ها
- تنظیم جریان آب خنک کننده
- کنترل فرآیندهای پالایش نفت و پتروشیمی
- صنایع غذایی، دارویی، نیروگاهی، فولاد، سیمان و معدن
- سیستم های HVAC و تاسیسات صنعتی
نکات مهم هنگام خرید شیر کنترلی
ارزیابی دقیق مشخصات فنی منطبق با شرایط فرآیندی و استانداردهای متریال، تنها راه تضمین طول عمر تجهیز و کاهش هزینه های نگهداری است. دیگر نکات مهم هنگام خرید آن به صورت زیر است:
- نوع سیال، ویسکوزیته و میزان خورندگی آن را بررسی کنید.
- فشار و دمای طراحی باید با شرایط واقعی فرآیند مطابقت داشته باشد.
- ضریب جریان (Cv) را بر اساس محاسبات مهندسی انتخاب کنید.
- مشخصه جریان شیر را متناسب با حلقه کنترل تعیین کنید.
- کلاس نشتی موردنیاز را مطابق استاندارد انتخاب کنید.
- جنس بدنه و تریم را با شرایط خوردگی و سایش تطبیق دهید.
- نوع عملگر را بر اساس منبع انرژی موجود انتخاب کنید.
- وضعیت ایمن شیر در زمان قطع انرژی (Fail Safe) را مشخص کنید.
- وجود پوزیشنر دیجیتال برای فرآیندهای حساس یک مزیت مهم محسوب می شود.
نتیجه گیری
شیر کنترلی (Control Valve) عنصر نهایی سیستم کنترل فرآیند است که با تنظیم دقیق دبی، فشار، دما یا سطح سیال، پایداری عملکرد تجهیزات صنعتی را تضمین می کند. عملکرد این تجهیز به هماهنگی دقیق میان بدنه، تریم، عملگر، پوزیشنر و سیستم آب بندی وابسته است. انتخاب صحیح نوع کنترل ولو، جنس قطعات، ضریب جریان، مشخصه کنترلی و نوع عملگر از بروز مشکلات زودرس جلوگیری می کند.
همچنین شناخت تفاوت انواع پنوماتیکی، الکتریکی، هیدرولیکی و دیافراگمی به انتخاب مناسب برای هر فرآیند کمک می کند. اگر برای انتخاب یا تامین کنترل ولو متناسب با نیاز پروژه به مشاوره تخصصی نیاز دارید، کارشناسان نیرونماد می توانند شما را در انتخاب بهترین گزینه همراهی کنند.
سوالات متداول
1. تفاوت اصلی شیر کنترلی (Control Valve) با شیر معمولی (On-Off Valve) چیست؟
شیر معمولی تنها دو وضعیت کاملا باز یا کاملا بسته دارد، اما کنترل ولو می تواند در موقعیت های میانی قرار بگیرد و دبی سیال را به صورت پیوسته و دقیق تنظیم کند.
2. چگونه بفهمیم کدام نوع شیر کنترلی برای پروژه ما مناسب است؟
برای انتخاب صحیح باید نوع سیال، فشار، دما، دبی موردنیاز، اختلاف فشار، احتمال کاویتاسیون، میزان نشتی مجاز، نوع سیستم کنترل، منبع انرژی عملگر و شرایط محیط نصب بررسی شود. سپس با محاسبه ضریب جریان (Cv) و انتخاب مشخصه جریان مناسب، نوع کنترل ولو تعیین می شود.
3. چگونه شیر کنترلی را نصب کنیم؟
کنترل ولو باید مطابق جهت جریان مشخص شده روی بدنه نصب شود. قبل از نصب، خط لوله باید کاملا تمیز شود تا ذرات جامد وارد تریم نشوند. رعایت فاصله مناسب برای تعمیرات، نصب استرینر در بالادست، کالیبراسیون پوزیشنر، بررسی نشتی اتصالات و انجام تست عملکرد پس از راه اندازی، از مهم ترین مراحل نصب اصولی کنترل ولو هستند.
